Nové výkonové moduly PM240-2 velikosti FSD-F pro SINAMICS

  • čtvrtek, 04 červen 2015 04:00

V letošním roce jsme se dočkali doplnění výkonové řady napájecích modulů PM240-2 pro měniče Sinamics G120 o další tři velikosti od 18,5 do 132kW.

V loňském roce jsme mohli začít používat s nové výkonové jednotky PM240-2 velikosti A až C, letos se řada uzavřela s moduly velikost D až F, které mají zajímavé nové vlastnosti.


Velikost D, E a F přináší mimo jiné zvýšený výkon při současném zmenšení rozměrů, zlepšení montáže, integrovaný filtr třídy "A". Dále nové napěťové verze pro napájení, 1x 200-240VAC a 3x500-690VAC. Samozřejmě také standardních 3x380-480VAC.

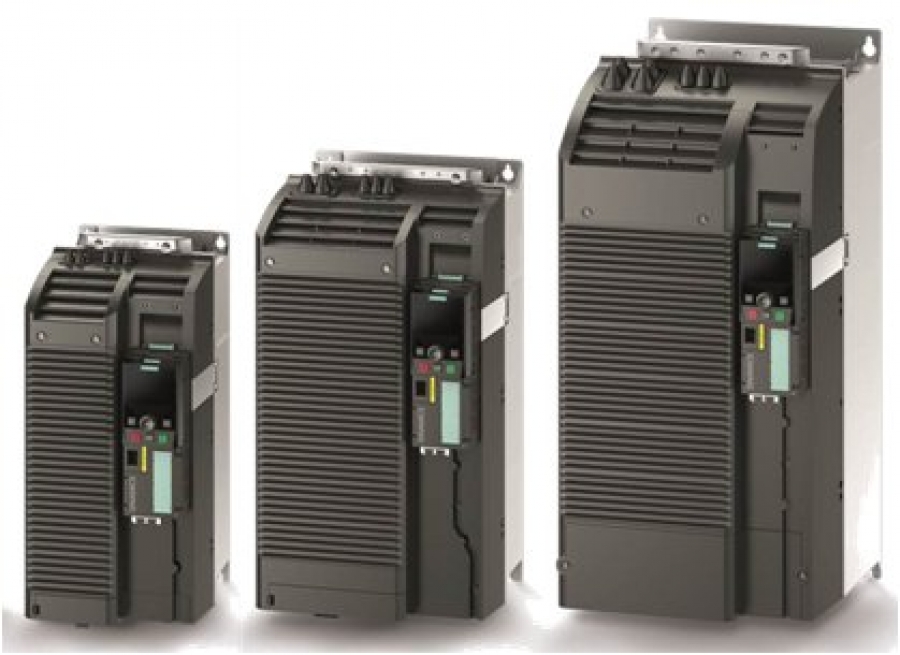

SINAMICS PM240-2 size D,E,F

Nová generace PM240-2 se vylepšila kvalitativně, rozšířila výkonovou velikost, a v neposlední řadě snížila nároky na elektrickou síť. Jedná se o produkt s vlastnostmi, které uživatelé potřebují. PM240-2 velikostí FSD až F mají dále optimalizovaný ventilátor, možnost připojení podstatně delších motorových kabelů a není nutné používat síťovou tlumivku, jelikož je integrovaná uvnitř DC meziobvodu.

SINAMICS PM240-2 size D,E,F


Proti starším výkonovým modulům PM240 dochází při zmenšení rozměrů PM240-2 ke zvýšení výkonu modulu a rozšíření výkonového rozsahu.

Klikněte si na obrázek pro zvětšení.

SINAMICS PM240-2 size D,E,F


Není nutná ani výstupní tlumivka k měniči, v tabulce jsou vidět maximální délky připojovacích stíněných a nestíněných kabelů, které vyhoví pro drtivou většinu aplikací. Vstupní tlumivka také není potřeba, takže k výčtu option, které se pro PM240-2 D-F připravuje,chybí jen brzdný odpor. Push through chlazení, tedy montáž chladičem ven přes montážní desku, bude k dispozici až v roce 2016.

SINAMICS PM240-2 size D,E,F



Výkonové moduly by samozřejmě nebyly nic bez řídící jednotky. Tato nová řada bude připojitelná k těmto CU jednotkám s patřičným firmwarem.

SINAMICS PM240-2 size D,E,F


Co se týče konfigurátorů a software pro parametrizaci pohonů Sinamics, jsou a budou tyto výkonové moduly implementovány v těchto verzích.

SINAMICS PM240-2 size D,E,F


Teplotně je možné všechny měniče Sinamics G120 s moduly PM240-2 provozovat v širokém rozmezí -20 do 50°C, dostupné komunikační protokoly PROFINET, PROFIBUS, USS, Modbus, Ethernet IP a BACnet. Dále integrované bezpečnostní funkce STO (SIL 3, PL e, Cat. 3)*, SS1, SBC, SLS, SDI, SSM a v neposlední řadě také PROFIsafe. Provozní režim U/f, flux current control, vector control s nebo bez encoderu.

SINAMICS PM240-2 size D,E,F




Závěr:

Nové výkonové moduly PM240-2 jsou ve velikosti FSD a FSE dostupné nyní, nejvýkonnější jednotku FSF pak dostaneme letos na podzim.

Jaroslav Blažek




Doplňující odkazy k článku:

Střídavé nízkonapěťové měniče SINAMICS G120: www.siemens.cz/sinamics-g120

Výkonové jednotky měniče SINAMICS G120: https://mall.industry.siemens.com/mall/en/WW/Catalog/Products/10122017

Ceník a konfigurátor Andromeda standardních měničů SINAMICShttp://www.siemens.cz/andromeda
