Také společnost Helmholz přichází na trh s novými PROFINET konektory pro propojení této sběrnice. Jedná se o variantu RJ45 ve dvojí verzi za opravdu zajímavou cenu.
|

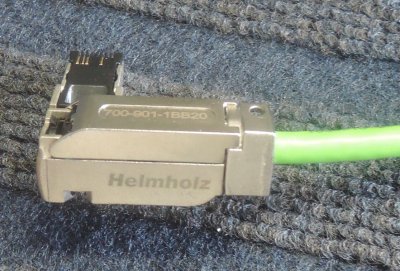

Helmholz nabízí dvojí provedení konektoru, přímý 0° a zalomený v úhlu 90°. Obě verze jsou vybaveny technologií EasyConnect® v celokovovém pevném pouzdru. Jak správně zapojit Profinet kabel do konektoru si ukážeme na videoukázce v závěru. |
|
|

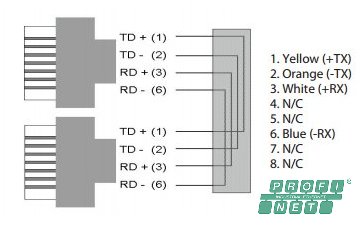

Připomeneme si něco o zapojení Profinet. Využívají se čtyři žíly v kabelu a také stínění, což je důležité. Propojení párů podle obrázku, tedy piny na RJ45 konektoru 1-2 a 3-6. |
|
|

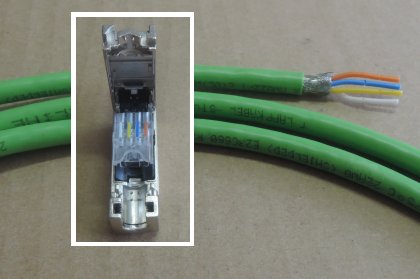

Konektory mají jednotlivé připojovací piny barevně označeny, toto označení koresponduje s Profinet kabelem a barvou jeho žil. V podstatě to nejde zaměnit, ale dá se udělat chyba. Většina chyb vzniká nedostatečným zasunutím žil kabelu do konektoru. Stává se i při zapojení Profibusu, kde jsou jen dva barevné vodiče, že se přehodí. "Šak sme ludé a ne stroje". |
|
|

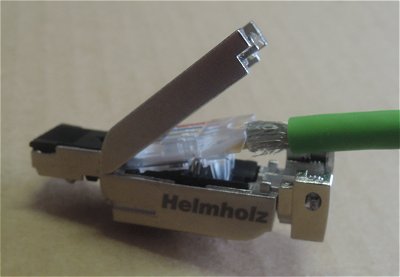

Řádné dotlačení kabelu do konektoru je základ správné funkce. Stínění se pak prolisuje při zajištění konektoru. |
|
|
A je to. Nic na tom není, pokud nemáte zkušenosti, vyzkoušejte si to několikrát na nečisto, než vyrazíte do provozu zapojovat Profinet. |
|
|

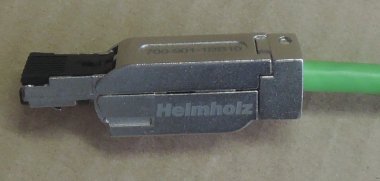

Úplně stejně se zapojí úhlový typ konektoru. Pro úplnost je potřeba dodat, že Profinet se připojuje často také přes M12 konektory, dále přes konektory s krytím IP67 a další i atypické. V závěru najdete odkaz na manuál Siemens k Profinet a jeho zapojení, kde uvidíte, co vše se vůbec dělá a zapojuje. Je to zajímavé čtení. |
|
|
Zcela jistě si vyzkoušejte vytvořené propojení nějakým testerem. Existují profesionální přístroje s LCD displejem, ale vyhoví i běžný "drek" za pár korun pro ethernetové kabely. |
|
|
Jak správně zapojit Profinet konektor Helmholz.
Klikněte si zde pro otevření videa samostatném okně v HD rozlišení |
Závěr:
Jak bylo uvedeno, většina chyb pramení ze špatné montáže, dále při připojování flexibilních kabelů do kabelových řetězců je třeba dbát zvýšené pečlivosti při kompletaci konektorů.
Jaroslav Blažek
