Poměrně jednoduchou možnost pro zobrazení a hlavně záznam parametrů pohonu, nabízí software CTScope, firmy Controltechnic pro jejich pohony. Jedná se o univerzálnější nástroj pro několik typů měničů.
| Instalace je naprosto standardní a bezproblémová. Zkontrolujte si poté jen verzi, neboť na českém webu můžou být rozdílné verze proti mateřskému controltechniques.com. |
 |
|
Veškerý software firmy Controltechnic je zdarma, jen je třeba jej zaregistrovat na webu. Po instalaci máte vygenerovaný kód a po jeho zaslání na web Controltechnic, Vám přijde e-mailem licenční číslo, které celý program uvolní.
Běžně je to otázka několika minut, jen v neděli to trvalo několik hodin.
|
 |
| Je vidět, že podpora několika posledních typů měničů je dobrá. Výběr zobrazovaných parametrů je shodný s menu programu CTSoft, který slouží k nastavení a zálohování parametrů pohonů Controltechnic. Ten se nevymyká běžnému standatdu, je taktéž zdarma a vyzkoušejte si jej sami, velmi usnadní práci s parametry měniče.
|
 |
| Výběr možností programu není oslňující, ale je dostatečný. |
 |

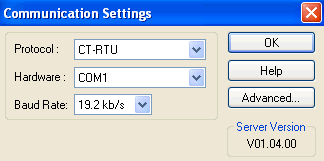

| Jediné důležité nastavení je komunikace. Vše ale jede na první šup, neboť standardní nastavení v měniči je shodné s nastavením software. Stejné nastavení platí i pro ostatní programy (např. CTSoft) |
 |
Tohle mě teda dostalo. Nastavení barevných témat programu. U něčeho takového jsem to nečekal, ale příjemné. To už by k tomu mohl být i editor pro vytvoření firemního schématu.
Mimochodem, nenašel jsem zelené Controtechnic! |
 |
K dispozici je dost nastavení od časové základny, až po spouštění od jednotlivých proměných. Maximální počet kanálů jsou čtyři, mezi nimi lze libovolně přepínat. Vše se ukláda do přehledného grafu, pro vyhodnocení lze poté zapnout dva kurzory a odečítat v  obou osách hodnoty mezi nimi. I po najetí kurzorem myši na průběh, se ukáže hodnota a čas (viz. vlevo proud motoru). |
Takhle extrémě velkou
rychlost vzorkování ovšem
sériová linka neutáhne.
|

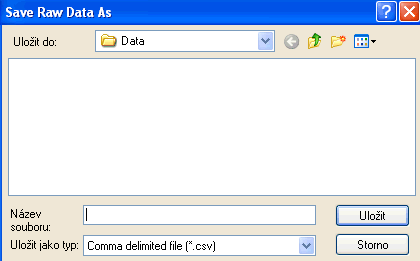

| Zaznamenané data se dají také uložit v čisté podobě a poté načíst v Excelu. |
 |
Závěr : Pěkný nástroj, fajn že umí více měničů, takže už nemusíte mít na každý něco jiného. Protože jej Controltechnik poskytuje všem zákazníkům zdarma, tak za nainstalování nic nedáte, což je prima. Zvlášť užitečný bude asi u servopohonů, u běžných jednoduchých nastavení je to spíš jen na pohrání.
|
