Začátkem prázdnin, v těch nejteplejších dnech, nám obchodní zástupce Orbit Merret pan Mikulenka předvedl zajímavé novinky společnosti. S některými se postupem času seznámíte v našich testech.

Protože byly prázdniny a navíc krásné počasí, celá akce se uskutečnila u nás na chalupě v příjemném venkovním prostředí.

Základem přístroje OMX 333UNI je jednočipový mikrokontrolér s 12bitovým A/D a D/A převodníkem, který přístroji zaručuje dobrou přesnost, stabilitu a snadné ovládání. V případě že nechcete nastavení provést přes OM-Link software, je možné použít dvě černé tlačítka a s pomocí různých variant blikání kontrolních LED nastavit co potřebujete. Zdá se to složitější, ale není to tak hrozné.

My jsme ovšem využili softwarový nástroj M-Link, který Orbit Merret nabízí uživatelům na svém webu zdarma. Spojovací kabel s PC se pak připojí do konektoru nad svorkovnicí.

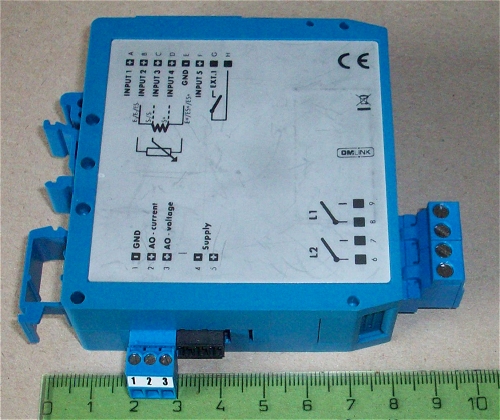

Kromě použitého 12 bitového převodníku jsou další parametry vidět ze štítku. Přesnost přenosu se pohybuje od 0,05% do 0,3% z rozsahu podle různé konfigurace. Nastavovat se totiž dá u převodníku téměř všechno na co si vzpomenete, snad jen kromě barvy krabičky.

Protože vstup převodníku umožní spoustu různých připojení, je vše jasné ze samolepky na přístroji, manuál ani nepotřebujete.

Jedna z hlavních předností je malá hloubka přístroje, po instalaci na DIN lištu nezabere více než 100mm, což jej umožňuje vestavět i do skřínky hloubky 120mm. Klidně se dá použít třeba k periferii pro Simatic S7 ET200S, která se do stejné hloubky skříně také často instaluje. Na šířku pak přístroj zabere 25mm.

Spojení s PC obstará USB kabel, který je stejný pro všechny ostatní přístroje Orbit Merret, takže použijeme i v budoucnu. Cena kabelu je ovšem stejně téměř zanedbatelná.

Než začneme, tak zmíníme jednu netypickou věc. Ke každému kusu přikládá výrobce kompletní měřící protokol, kde na několika stranách máte tabulky s měřením každé veličiny. Po důkladném prozkoumání zjistíte, že přesnosti udávané výrobcem v parametrech, jsou ve skutečnosti ještě lepší.

Každý kus je tedy pečlivě změřen, a protokol máte k dispozici. Je to výborné pro speciálnější aplikace, kde potřebujete největší přesnost.

Z webu Orbit Merret jsme si software OM-Link v poslední verzi stáhli, takže jdeme na instalaci.

Celý nástroj je lokalizován do češtiny, takže nemusíte mít obavu z nepochopení některých nastavení.

Kromě samotného software instalátor ještě přidá ovladač USB kabelu.

USB kabel simuluje sériový port, naštěstí si jej přidá někde daleko proti opravdovým fyzickým portům na PC.

OM-Link je univerzální softwarový nástroj pro všechny výrobky Orbit Merret a umožňuje i na zasíťovaných linkách vyčítat data z připojených přístrojů, nastavovat je a podobně. Proto je rozdělen na neregistrovanou verzi zdarma, která umožní připojit vždy jen jeden přístroj. Právě to ale naprosto stačí pro konfiguraci, nastavení, zálohování přístrojů.

Instalovaná zkušební verze software OM-Link.

Po spuštění software nabídne připojení k přístroji. Kromě offline, což znamená virtuální přístroj, nás zajímá hlavně online režim, neboť všechny nastavení se provádí přímo v připojeném přístroji.

V konfiguraci stačilo vybrat správný port, jinak jsme žádné parametry neměnili. Software ten správný port automaticky nabídne, pokud jsme si jej nezkontrolovali ve správci zařízení Windows.

Připojení není problém, než se ale vrhneme na nastavení převodníku - ikonka v rámečku, je možné zobrazovat veličiny online.

Na výběr pro zobrazení máme několik kanálů, nastavení časové základny, kalibrace os a další nastavení jsou samozřejmostí.

Klikněte si na obrázek pro zvětšení.

Nastavení parametrů převodníku se provádí hlavně přes zatržení variant z uvedeného. Je to intuitivní a hlavně česky.

Například máte možnost si pro zvolené nastavení vytvořit vlastní tabulku linearizace a tím eliminiovat třeba mechanické nerovnosti na připojeném snímači.

Něco málo číselných proměnných pro nastavení je navíc limitováno rozsahem, takže není možné to splést.

Pokud někomu nevyhovuje záložkové zobrazení, nástroj je možné přepnout do stromu, kde už jsou všechny parametry seřazeny jinak, ovšem výsledek je vždy stejný. Nemá smysl si jednotlivé hodnoty objasňovat, vše je zřejmé z programu nebo eventuální nápovědy.

Klikněte si na obrázek pro zvětšení.

Převodník OMX 333UNI prakticky na video ukázce.

Klikněte si zde pro otevření videa v samostatném okně.
