Nová řídící jednotka CU250S-2 pro měniče Sinamics G120

  • čtvrtek, 03 říjen 2013 04:00

Logo pohon Nová řídící jednotka CU250S-2 pro měniče Sinamics G120.

Tato dlouho očekávaná řídící jednotka poskytne pro měniče Sinamics G120 nové možnosti, ale hlavně nabídne připojení širokého spektra snímačů pro otáčkovou zpětnou vazbu.

CU250S-2

Od ukončení výroby řídící jednotky CU240S začátkem loňského roku, neměly měniče G120 možnost připojení zpětnovazebního encodéru. Nyní tento hendikep mizí a CU250S-2 nabízí navíc spoustu nových užitných vlastností.


CU250S-2 podporuje oba ovládací panely jak jednoduchý BOP-2, tak "inteligentní" IOP panel na obrázku, je připojitelná na téměř všechny výkonové díly G120 (kromě PM230), rozšiřitelná o funkce "Extended safety", polohovací funkci "Basic positioner" a disponuje velkým počtem vstupů a výstupů.



CU250S-2

Mimochodem IOP panel je nyní s novým firmwarem 1.4 (HF1), který jej vylepšuje o možnost přepnutí displeje do inverzního zobrazení, rychlejší odezvu průvodce a editaci úpravu menu parametry, diagnostiku - přidán status pro komunikace, upravený help atd.


Hlavní je ovšem připojení zpětné otáčkové vazby v režimu vektor i servo (servo režim bude uvolněn na závěr roku 2013). Otáčkové snímače se dají připojit jak do svorkovnice vlevo nahoře, tak přes další rozhraní ze spodní strany jednotky.

CU250S-2


Další rozhraní na konektoru Sub D X2100 (CANNON) slouží ze zmíněné spodní strany CU250S-2 pro připojení encodéru, a trojici připojovacích míst doplní konektor Drive CliQ na obrázku X100.

Jednotka vlevo je s rozhraním Profinet, vpravo pak Profibus DP, detaily jsou hezky vidět na videu v závěru.

CU250S-2

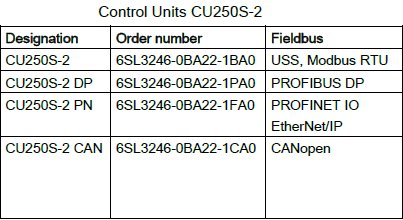

Jednotka je podle volby vybavena běžným komunikačním rozhraním, takže každá varianta má své objednací číslo.

CU250S-2

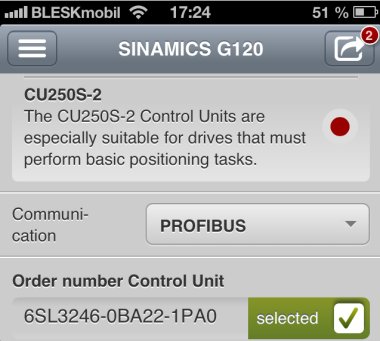

Jak bylo uvedeno v některém z minulých článků, výběr objednacího čísla jednotky CU250S-2 umožňuje i aplikace pro smartphony, můžeme si to překontrolovat, že čísla souhlasí pro rozhraní Profibus DP.

CU250S-2


Počet vstupů a výstupů CU250S-2 je také informace z mobilní aplikace, stejně jako základní bezpečnostní funkce vybrané jednotky.

Klikněte si na obrázek pro zvětšení.

CU250S-2

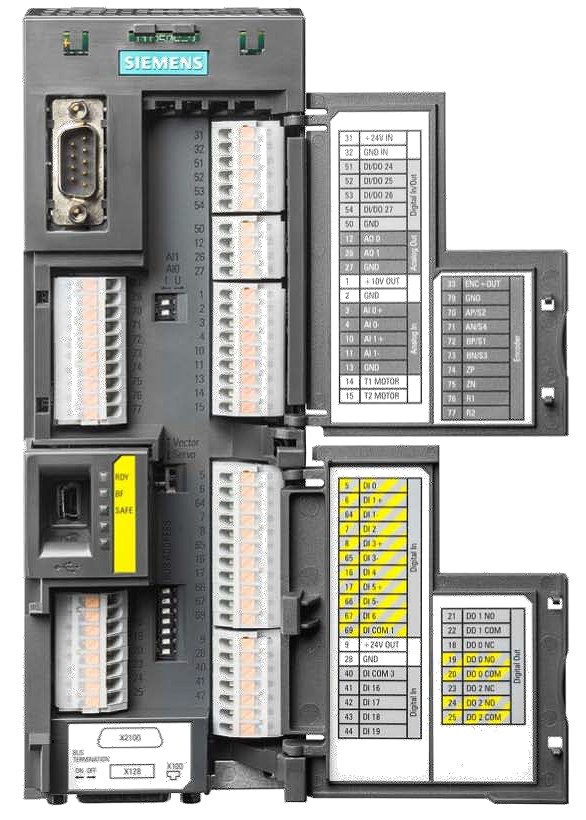

Na rozdíl od jiných je CU250S-2 vybavena třemi páry bezpečnostních vstupů a jedním dvojitým safe výstupem. Další svorky jsou konfigurovatelné na vstupy nebo výstupy podle potřeby, zbytek tvoří dvojice analogových vstupů/výstupů.

Klikněte si na obrázek pro zvětšení.

CU250S-2


Na každé rozhraní pro encoder je možno připojit různé druhy snímačů, jejich seznam najdete níže. Na obrázku je CU250S-2 s kompletními možnostmi připojení, micro USB port pak slouží pro parametrizaci s patřičným softwarem Starter.

Klikněte si na obrázek pro zvětšení.

CU250S-2


Asi takhle, je vidět že Drive CliQ rozhraní jednotky nabízí nejvíce možností připojení.

CU250S-2


Jak bylo zmíněno na začátku, jednotka podporuje téměř všechny výkonové díly měničů G120 přesně podle tabulky.

CU250S-2


Velmi důležitá je podpora motorů, všimněte si kromě jiných i podpory motorů 1PH8. Co se týče synchronních motorů v režimu vektor, je nutné kontaktovat s konkrétním motorem support Siemens, který možnost připojení upřesní.

Klikněte si na obrázek pro zvětšení.

CU250S-2

Další uvolnění vlastností CU250S-2 jako servo režim a možnost IRT (izochronní Real-Time) v servo režimu je pak naplánováno na konec roku 2013, no a implementace bezpečnostních funkcí s encoderem bude od firmware 4.7 někdy na jaře v příštím roce.


Zajímavé představení nové jednotky CU250S-2.



Klikněte si zde pro otevření videa v samostatném okně v HD rozlišení.

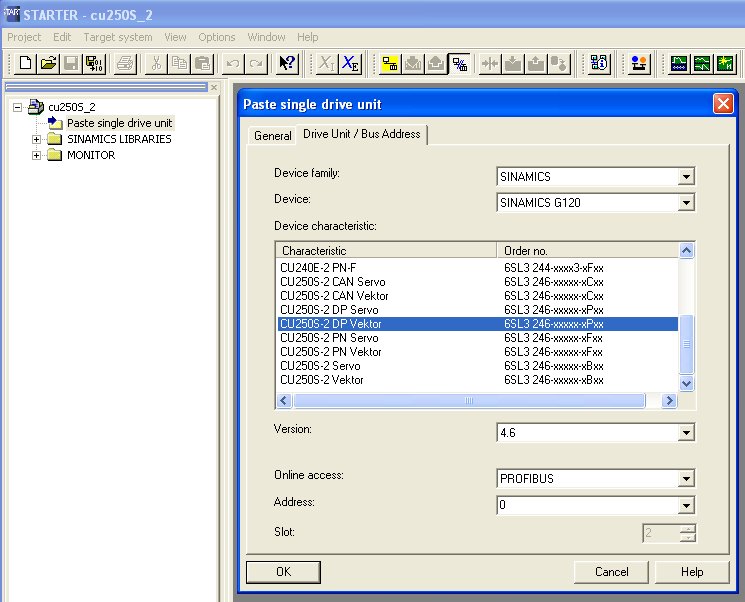

Jako obvykle s tak významnými změnami ve firmware u měničů Siemens obecně, přichází také nová verze 4.3.3 parametrizačního software Starter, kde již samozřejmě tuto novou CU250S-2 najdete. Ohledně instalace Starter, která v této verzi také doznala velkých úprav k lepšímu, si přečtete v jiném článku.

Klikněte si na obrázek pro zvětšení.

CU250S-2

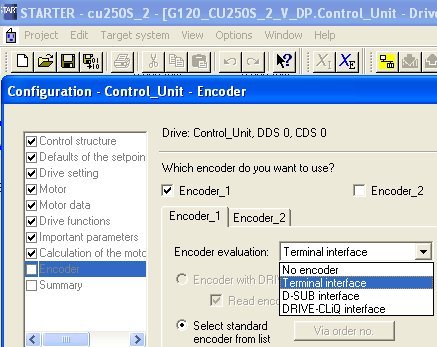

Ukázka z parametrizačního software Starter, kde je vidět při zvolení encoderu výběr zmiňovaných možností kam jej připojit.

Můžete si zapojit i dva snímače na jednu jednotku.

CU250S-2


Závěr:

G120 s CU250S-2 zvládne pokročilé aplikace vyžadující použití encoderu, případně EPOS. Podpora rozšířeného safety (distribuce na paměťové kartě) a vysoký počet I/O nabízí možnost implementace v aplikacích jako například servopumpy, navíječky, extrudéry atd.

Stávající řídící jednotky měničů G120 jsou nyní také vybaveny firmwarem 4.6, přičemž objednací číslo zůstává nezměněno, ale máte možnost nastavit „skip band“ u analogových vstupů, jednotky s PROFINET umí komunikovat jako Ethernet IP a přibyla varianta upgrade a downgrade mezi FW4.5 a 4.6. No a CU230P (pro ventilátory, čerpadla a kompresory) mají nová makra (101,103-107,120).

Jaroslav Blažek
