  • Nový DC měnič Siemens Sinamics DCM (6RA80) přes software Starter

Nový DC měnič Siemens Sinamics DCM (6RA80) přes software Starter

  • neděle, 18 duben 2010 04:00

Logo pohon Nový DC měnič Siemens Sinamics DCM (6RA80) přes software Starter.

Podíváme se na hlavní rozdíly nového DC masteru Sinamics 6RA80 proti staršímu 6RA70. Navíc začátkem března Siemens uvolnil software Starter, verzi 4.1.SP5 HF1, který umí měnič parametrizovat. Ukážeme si jak měnič vypadá, instalaci SW a kousek parametrizace.

Na první moment je výborné už jen to, že nový DC měnič existuje. Starší DC master už je na trhu přece jen hezkou řádku let a s nástupem nové řady pohonů Sinamics se něco nového pro stejnosměrné motory čekalo. Ovšem berme to jen jako základ pro dokonalajší variantu, neboť třeba jedna důležitá věc zatím chybí. Ale o tom až dále.


Tohle je on, Sinamics DC master. Klasických fotek je dost, tahle je ovšem ze zkušebního zapojení Siemens a hlavně ukazuje připojení rozšiřujících modulů I/O vstupů a výstupů pro ucelenou řadu Sinamics TM31 a TM15 přes DriveCliQ rozhraní.

Hlavní změny proti staršímu měniči 6RA70 jsou:

- řídící jednotka se dá zvolit s DriveCliQ rozhraním a tím pádem použít komponenty Sinamics.

- pro nastavení měniče již jen software Starter.

- volné funkční bloky + možnost použití DCC

- variabilní zvolení budícího můstku.

- komunikační port Profibus DP ve standardní variantě a možnost připojení přes Profinet.

- napájení elektroniky již jen 24VDC.

- pro výkonový návrh možno použít software Sizer.

Sinamics DCM 6RA80

Ucelená velikostní řada je podobná jako u starších měničů. Zajímavý je rozsah největší velikosti do 3000A

Sinamics DCM 6RA80




Nový parametrizační software Starter si stáhněte z webu Siemens. Celá instalace má po rozbalení necelé 2GB.

Instalátor si najde předchozí verzi, odinstaluje a automaticky nainstaluje novou.

Opravdu automaticky, jen se připravte na to, že vše trvá více než hodinu. Mě konkrétně necelou hoďku a půl.



Sinamics DCM 6RA80


To je to hlavní proč vše zkoušíme. Sinamics DCM V1.1. Nezapomeňte si taky zatrhnout CFC software pro DCC bloky. Na CFC ovšem musí být licence.



Sinamics DCM 6RA80




Po cca hodině a půl je vše hotovo. Pokud jste instalovali ale například Scout, tak tam je to ještě delší a instalační balík má také gigabajty.



Sinamics DCM 6RA80


Spustíme Starter a v novém projektu 6RA80 vložíme DC měnič. Jednotka Standard-CUD je bez DriveCliQ, Advanced-CUD s rozhraním DriveCliQ. Každá jednotka má vlastní Profibus DP port.



Sinamics DCM 6RA80

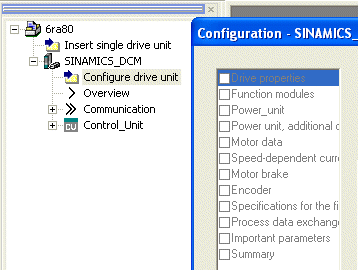

Konfigurátor je obdobný jako pro střídavé pohony Sinamics, v jednotlivých krocích si nastavíme rychle a přehledně většinu základních parametrů měniče.

Sinamics DCM 6RA80




Z roletového menu silová část 3x400V, 4 kvadrant a v nabídce nám zůstanou už jen odpovídající objednací čísla měniče podle požadovaného výstupního proudu.

Sinamics DCM 6RA80

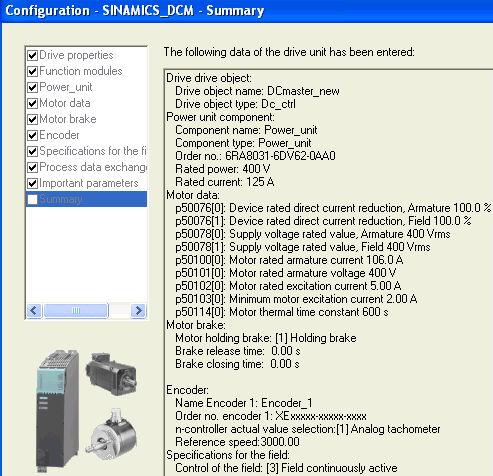

Na konci parametrizace opět přehledná sumarizační tabulka. Můžeme si ji exportovat do souboru.

Pokud v některém kroku nezadáme potřebný parametr, konfigurátor nás dále nepustí. Například proud motoru, buzení atp.

Bezvadně nakonfigurujeme brzdu a taky například analogové tacho, kde si přímo nastavíme napětí na 1000 otáček a maximální otáčky. Současné připojení encoderu je taky možné.

Sinamics DCM 6RA80

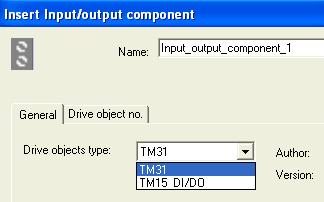

Po ukončení konfigurátoru můžeme vložit rozšiřující zmiňované I/O komponenty Sinamics, tedy jednotky TM31 a TM15 přes DriveCliQ rozhraní.

To ale jen v případě, pokud nám samozřejmě nastačí počet I/O v základu měniče.



Sinamics DCM 6RA80

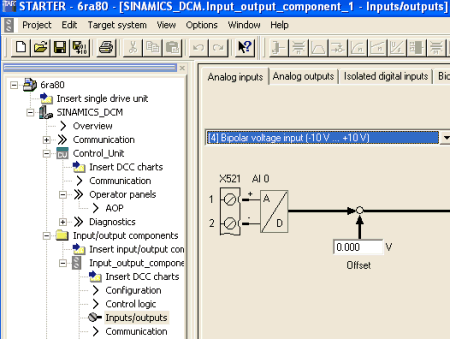

Analogový vstup rozšiřující TM jednotky se pak parametrizuje již standardně.

Sinamics DCM 6RA80

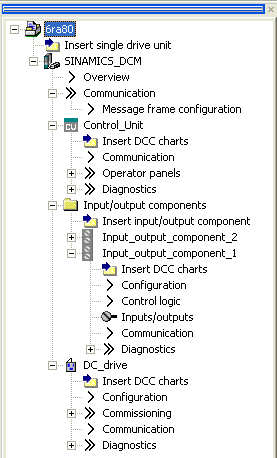

No a tady je už celá skladba stejnosměrného měniče. Vše se tváří podobně jako u střídavých pohonů Sinamics, jen s jedním rozdílem.

Nelze zatím bohužel naparametrizovat a používat jen výkonovou část a řízení přenechat společné řídící jednotce. Mluvilo se o tom i na letošním Ampéru, že zatím není možné přiřadit DC pohon Sinamics přes DriveCliQ do řídícího systému Sinumerik jako další osu. Do budoucna se to ale nějak jistě bude řešit, neboť stejnosměrné motory se v regulacích používají a stále používat budou.

Sinamics DCM 6RA80

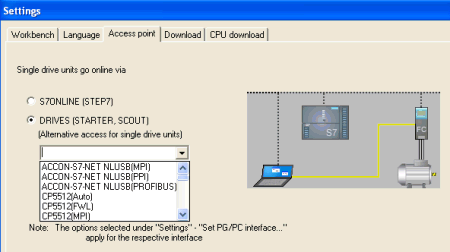

Spojení s měničem je klasické, nastavení buď přes parametrizaci jako ve Step7, a nebo přímo.



Sinamics DCM 6RA80


Rozhodně je to posun vpřed, když už tak jen pro Profibus DP a Profinet rozhraní a možnost dalšího rozšíření přes DriveCliQ. V neposlední řadě barevné sladění měničů Sinamics je již také kompletní.

Jaroslav Blažek


Doplňující odkazy k článku:

Program Starter ve verzi 4.1.SP5 HF1 pro parametrizaci Sinamics DC master: http://support.automation.siemens.com/WW/view/en/26233208

Manuály k měniči Sinamics DC master 6RA80: http://support.automation.siemens.com/WW/view/en/38157755/133300

Program Sizer pro výkonovou parametrizaci měničů Siemens: http://www1.siemens.cz/ad/current/index.php?ctxnh=429a049f8f&ctxp=download_software
