Jestliže vyrábíte elektro rozvaděče, vyvstane často potřeba montáže ovládacího prvku, vyžadující montážní otvor, přímo do skříně, jako například tlačítko pro nouzovou manipulaci, nastavení obvodu a podobně. Viděl jsem varianty na různém plechu s dírou, nebo do skřínky XAL. Univerzální držák od Schneider Electric, na který jsme narazili v podstatě náhodou, tohle řeší rychle a jednoduše.
|

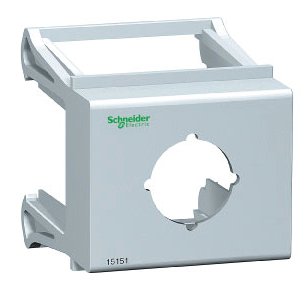

Označení 15151 s otvorem 22,3 mm pro ovladače Harmony řady XB4/XB5, montáž přímo na DIN lištu. Montážní otvor 22mm využívají kromě Schneider Electric i další výrobci ovladačů, takže si do držáku dáte co potřebujete. Díky rovným bokům si jich poskládáte do řady tolik, kolik je potřeba. |
|
|

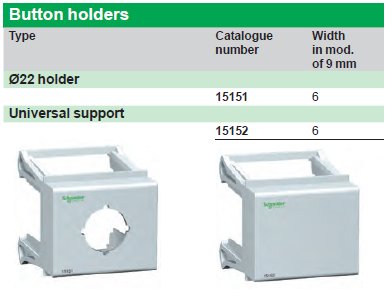

Aby vše bylo dokonalé, výrobce dodává také variantu bez otvoru, takže není problém do držáku instalovat třeba obyčejný potenciometr a otvor 10mm si jednoduše vyvrtat sami. Držák je vyroben ze samozhášecího izolačního plastu barvy RAL7035. |
|
|

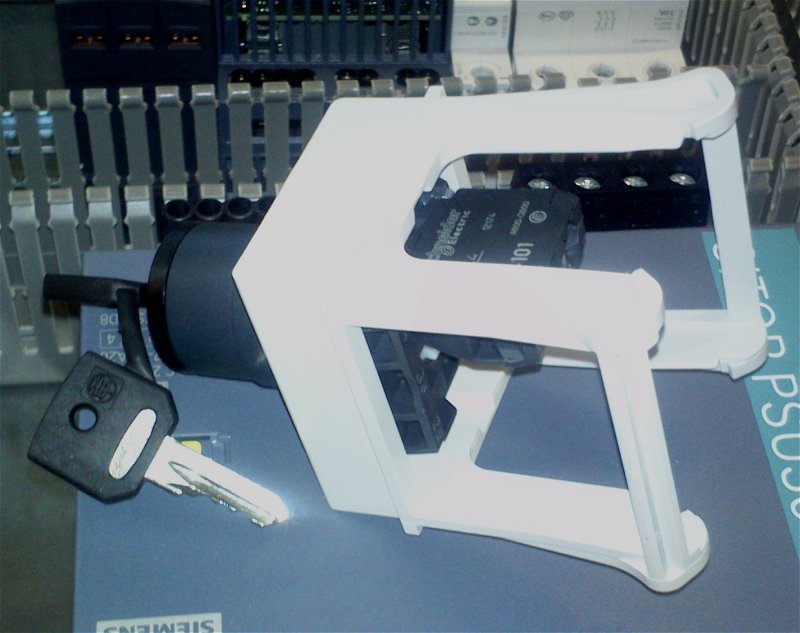

Prakticky do držáku vrazíte i více spínacích jednotek vedle sebe, montážní hloubka 60mm. Klikněte si na obrázek pro zvětšení. |
|
|
Pak jen stačí připojit vodiče, nacvaknout vše na správné místo do skříně a hotovo. |
|
Závěr:
Jednoduché a bezvadné. Zase se v praxi ukázalo, že všechno už je vymyšleno, stačí jen najít to vhodné řešení.
Jaroslav Blažek
