Vyzkoušel jsem tento velmi jednoduchý a přitom účiný nástroj ve skutečné aplikaci. Opravdu není moc znám, proto několik postřehů najdete níže. Po instalaci jej nenajdete pod Microcomputing, ale PC based control.
 Nainstaloval jsem si poslední verzi, samozřejmě potřebujete autorizaci, ale i bez ní to jede, jen se program občas přeruší a musíte jej odklinknout.
Cena za licenci pro tuším dva S7-200 je cca 195 EUR, a pro pět S7-200 je to o stovku dražší. Zznamená to že na jednu linku z PC, připojíte max. 2 nebo 5 PLC S7-200 (obj.č. pro 5 PLC je 6ES78102MU000YX0). |
 |
| Nejdříve spusťte "MicroComputing Configuration" a v záložce Connection spusťte známé "Setting PG/PC interface". Spojení je možné opravdu jen s PLC řady S7-200 |
 |
| Pro Computing nastavte co máte k dispozici, já jsem vyzkoušel variantu CP5511 s Profibus (měl jsem profibus modul EM277 pro S7-200, viz níže) a taky PPI. Vše fungovalo na první pokus, Profibusem na 1,5Mbit a PPI na 185kBit. |
 |

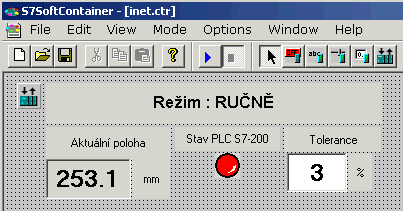

Poté již v "MicroComputing SoftContainer" vytvořte obrazovku dla vlastního gusta. V ukázce z mé aplikace je v podstatě nejdůležitější ten "kontejner" vlevo (PLC se dvěma šipkami), ostatní si můžete měnit jak potřebujete. Červenou LED-ku jsem si udělal, protože předdefinované prvky z knihovny se mě vůbec nelíbily.
Můžete ovšem vkládat jen "button", "text", "slider" a "číslo". Všechny objekty můžou být "read", "read/write", dokonce při správném nastavení zobrazíte 16-bit proměnou s desetinou čárkou. |
 |
 Pod tímto objektem se skrývá nastavení spojení s PLC. Control engine s bus adresou PLC (další PLCmá samozřejmě svůj objekt s jinou adresou).

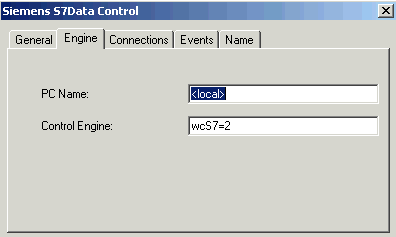

Tady se skývá menší úskalí. Nesmíte přepsat "PC name" na něco přívětivějšího jinak dopadnete jako já, s názvem PC1 nebo Notebook, spojení nefungovalo. Musí zůstat <local>. A pod "wcS7=2" je ukrytá adresa PLC, takže máte-li PLC s jinou adresou, změnit ZDE! |
 |
| A tady již přiřadíme jednotlivým objektům "adresy" v PLC. Můžeme samozřejmě přiřadit všechny známé druhy proměných (V, VW, Inputs, Outputs,...) |
 |
To je vše, spustíme režim RUN (klávesa F5) a sledujeme jak to vše krásně bliká a ukazuje.
Ovšem to hlavní je, že můžeme přistoupit na objekty z jiných aplikacích vytvořených např. ve Visual basicu, C+ atp. To je ovšem už jiná kapitola, která je poměrně slušně popsána v manuálu, který se rozbalí při instalaci produktu.
A takhle jsem zkoušel zatím na na stole.
| Sestava Simatic S7-200 CPU224, zcela vpravo je Profibusový modul EM277
Na OP7 se zadávaly stojní data.
|
Měřila se i poloha, kde IRC byl skutečný pro aplikaci a jen pohon byl nahražen obyčejným DC motorkem na 24V.
Na vyzkoučení a nastavení rychlého čítače v PLC to perfektně vyhovovalo.
|
|
