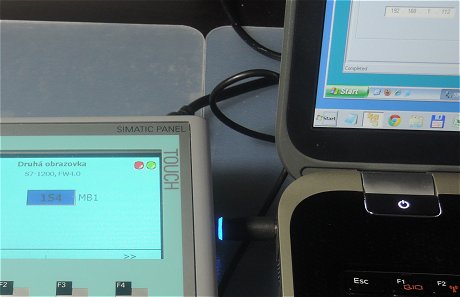

ProSave V13 Upd2 a SIMATIC HMI KTP400 Basic PN připojený v síti s PLC S7-1200. Vyzkoušíme si prakticky zálohu a obnovení našeho panelu.

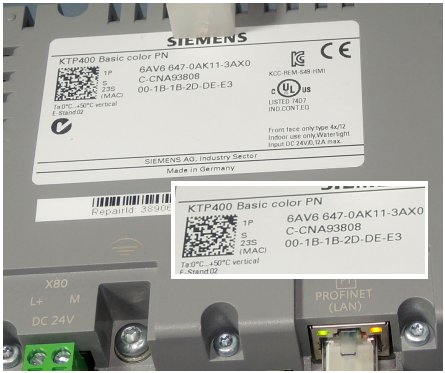

Znát přesný typ HMI je důležité, ale jak uvidíme dále, když se spleteme nebo nevíme, taky se to dá elegantně vyřešit.

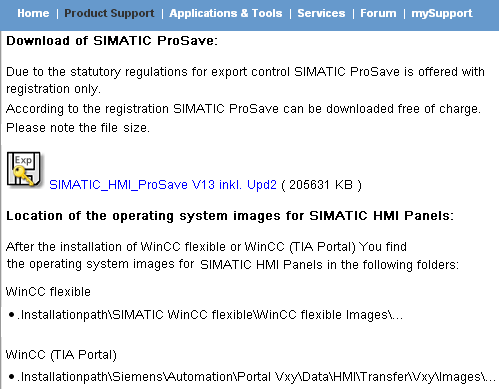

SIMATIC ProSave je ke stažení až po přihlášení, a nejedná se o žádný balík dat. Pokud bychom potřebovali přehrát v HMI také operační systém či firmware, ProSave jej v instalaci nemá, musíme patřičný soubor najít v uvedené složce WinCC flexible nebo TIA Portal, což už vyžaduje instalaci patřičného software.

Podotýkám, že verzi deset, která byla aktuální před rokem, už nikde nenajdete.

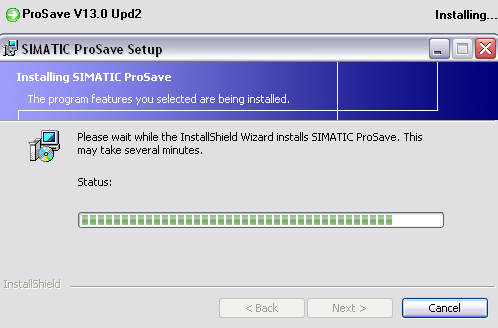

Instalace frčí jako po másle, využili jsme čistý operační systém Windows XP+SP3 pouze s předchozí instalací ProSave verze 10. Nemusíme se tedy bát, že potřebujeme jen Windows7 a vyšší. ProSave se bez upozornění přeinstaluje přes desítkovou verzi, ani o tom nevíme.

Hlavně že všechno funguje a tohle vše se nám instalovalo do PC.

Standardně nastavíme typ našeho panelu KTP400 Basic color PN, připojení přes Ethernet a stačí buď IP adresa nebo jméno. To je jednoduché, ale vybereme si nějaký jiný HMI panel s Ethernetovým připojením a zadáme jeho IP adresu. Tedy nevíme co to je za HMI, štítek je smazán, nebo se na zadní stranu nedá jednoduše dostat.

V záložce OS Update jen stiskneme patřičné tlačítko, ProSave okamžitě hrábne na nastavenou IP adresu a vyplivne správný typ připojeného panelu. Ještě nás upozorní, že jsme si vybrali špatný panel KTP600 mono PN, když ve skutečnosti našel KTP400 s uvedeným firmwarem a pamětí.

ProSave umožní vytvořit kompletní zálohu HMI panelu, nebo jen receptury a definované uživatele. Vše do jednoho binárního psb souboru.

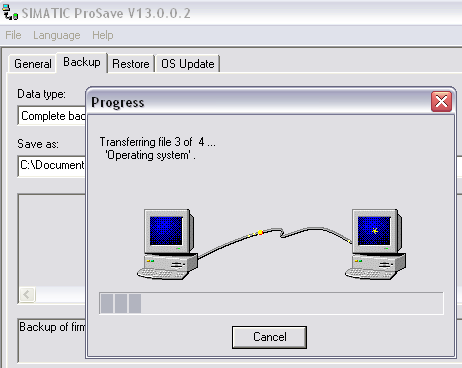

Animace jiskření mezi ikonami PC oznamuje, že probíhá zálohování panelu.

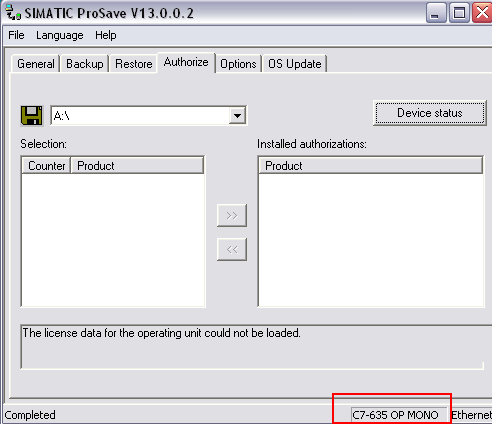

Záložky v horní části se mění podle zvoleného HMI, například autorizační záložka se objeví a umožní u některých HMI přenášet autorizace, které panel potřebuje pro některé instalované option. Například uvedený starší C7-635 je HMI TP170B s CPU314C-2 DP, viz odkaz v závěru.

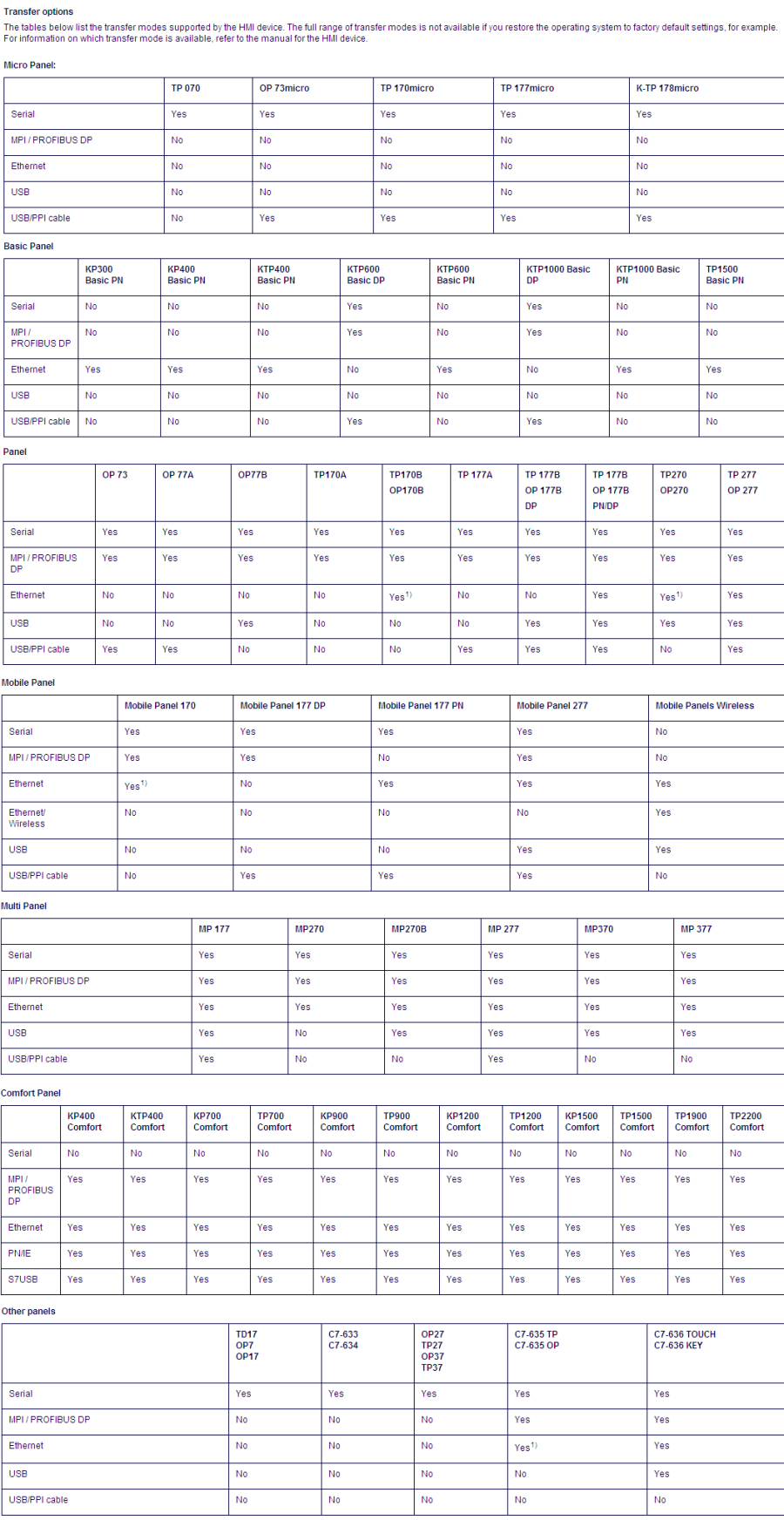

Nejdůležitější je ale údaj o podpoře SIMATIC HMI panelů. Tyhle všechny přístroje umožní ProSave V13 zálohovat a obnovit. Jen je potřeba si uvědomit, že ne vždy se záloha podaří vytvořit, některé panely měly v projektu možnost uvolnit nebo zablokovat použití ProSave.

Klikněte na obrázek pro zvětšení.

Obnovení HMI ze souboru pak probíhá také standardně, stačí chvíli počkat.

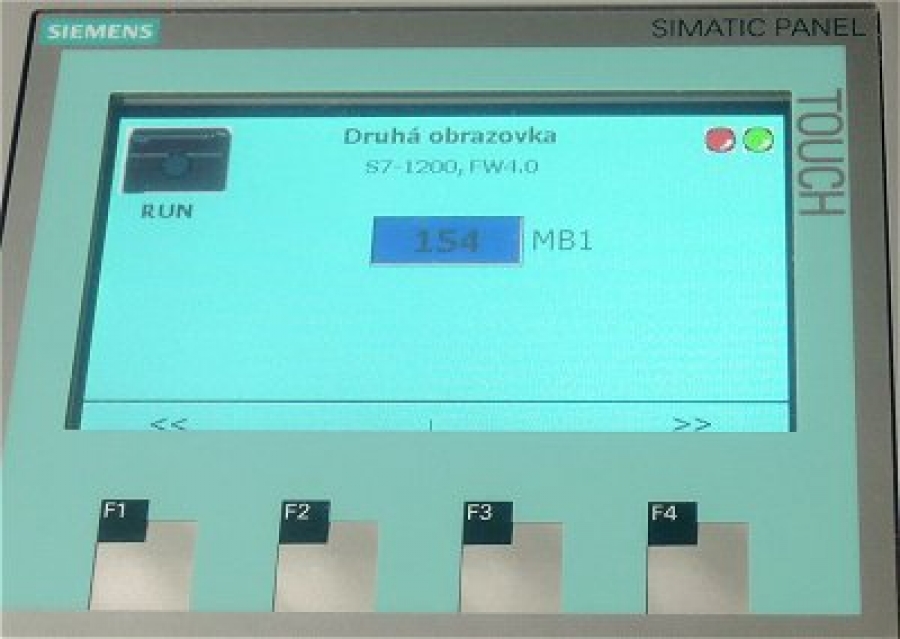

A je to, jak je vidět na videoukázce níže, máme v našem HMI panelu zpátky původní projekt.

ProSave V13 Upd2, zálohy SIMATIC HMI panelů prakticky.

Klikněte si zde pro otevření videa samostatném okně v HD rozlišení
