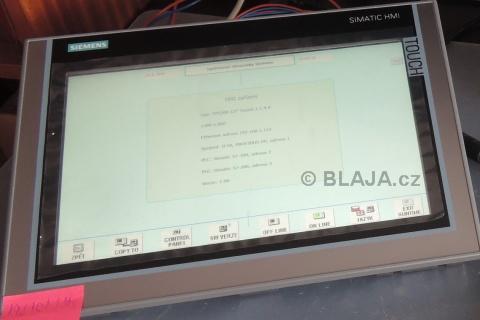

Nový HMI panel TP1200 comfort 6AV2 124-0MC01-0AX0. Pro tento panel jsme migrovali aplikaci ze starého WinCC flexible. Článek ohledně migrace HMI panelů do TIA Portal najdete v závěru. Jak to pak bude fungovat s nahráním projektu do HMI, bude stačit TIA V13, nebo budeme muset pořídit SP1? Na tyto otázky odpoví tento článek. Navíc jako bonus se podívejte, jak je celé nahrání projektu do TP panelu rychlé. Čekali jsme něco podobného jako u starších panelů, ale tohle je opravdu raketa.

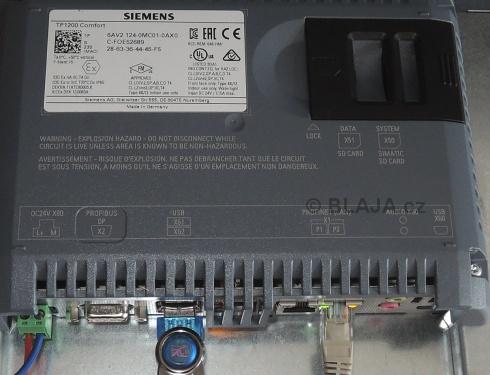

TP1200 comfort má všechny porty ze zadní strany, tedy PROFIBUS/MPI, 2x USB, 2x ETHERNET/PROFINET jako switch a mikro USB. Navíc pod posuvným krytem sloty na dvě paměťové katry pro data a systém. V běžných aplikacích nejsou nutné. USB v portu slouží ke kopírování a ukládání tabulky poruch na flash paměť, obdobně jako u starého panelu. Naše aplikace má všechny PLC připojeny přes MPI rozhraní, ale přenést projekt do HMI chceme přes Ethernet, nebudeme přece do VMware instalovat nějaké drivery pro MPI port.

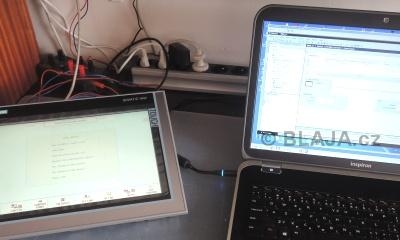

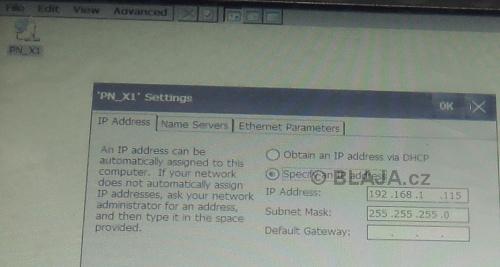

Nejprve si rozmyslíme IP adresu našeho panelu (192.168.1.115) a na něm ihned po zapnutí v patřičném menu tuto adresu nastavíme. My se totiž připojíme ethernetovým kabelem přímo z notebooku do HMI, tedy žádný DHCP server mít nikde nebudeme.
Asi takto. HMI panel není nutné po nastavení nové IP restartovat, stačí změnu potvrdit přes OK.
Technická poznámka, na obrazovce je ochranná fólie, přes kterou nejsou obrázky dobře vidět. Panel jsme dělali na zakázku a sundávat z něj fólii nebylo vhodné. To si udělá až dodavatel u zákazníka.

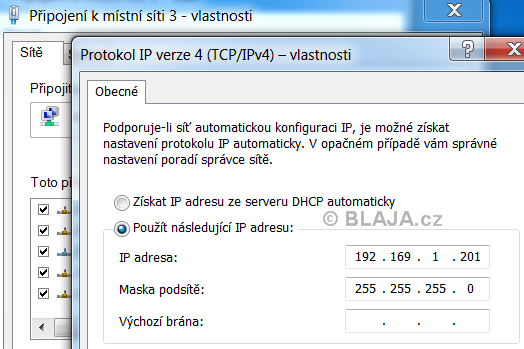

V notebooku si musíme nastavit také pevnou IP adresu a ve stejné skupině.

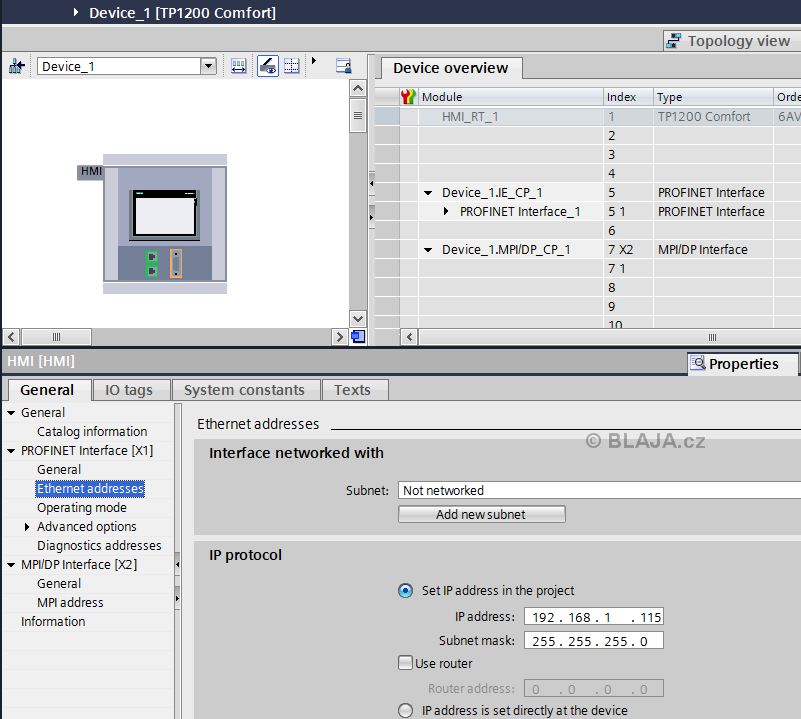

TP1200 comfort máme i v projektu TIA Portal, podotýkám, že pro comfort panely je nutné WinCC comfort, ale stačí verze 13 bez SP1. I když nemáme na Ethernetu žádné PLC, definujeme adresu panelu. Pro vyzkoušení stačí stihnout vše v časově omezené verzi WinCC comfort.
Klikněte na obrázek pro zvětšení

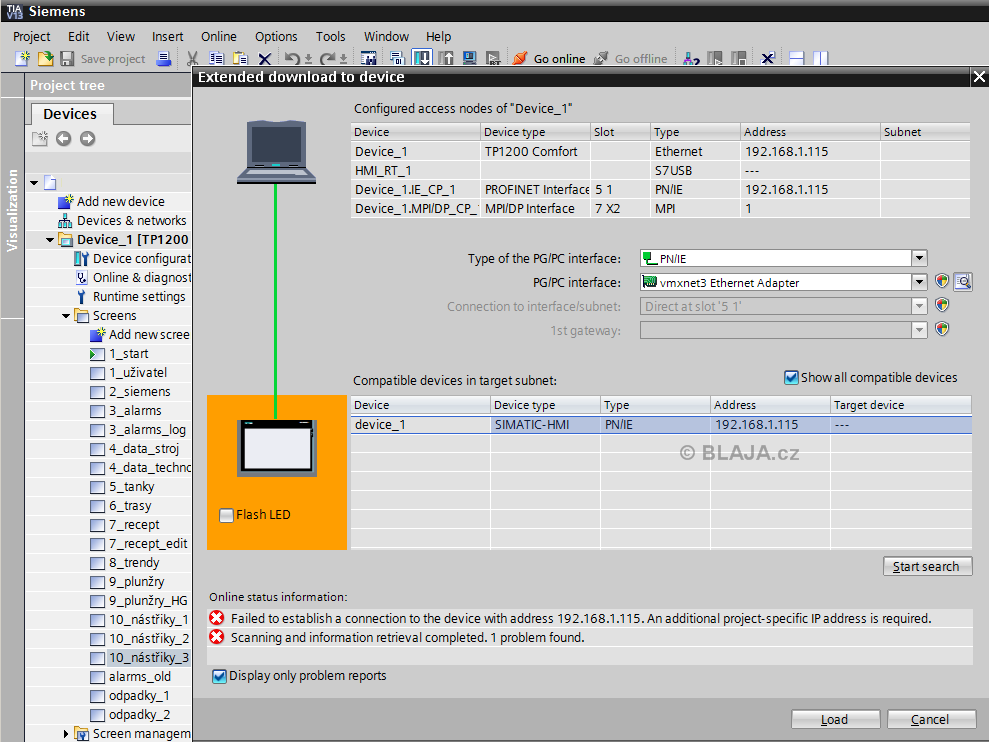

Jedeme na nahrání aplikace do panelu. Loader našel spolehlivě všechno na síti co tam je, hlavně TP1200 comfort.
Klikněte na obrázek pro zvětšení
VMware adaptér ale při prvním nahrání vyžaduje také přiřazení IP adresy. Je nezbytné tuto volbu potvrdit.
Hotovo. Všimněte si, že IP adresa je taky ve stejné síti, tedy má první tři číslice shodné. On by to loader možná nastavil i pro síťovou kartu automaticky, ale zase bychom neviděli, jak se to ve Windows dělá.

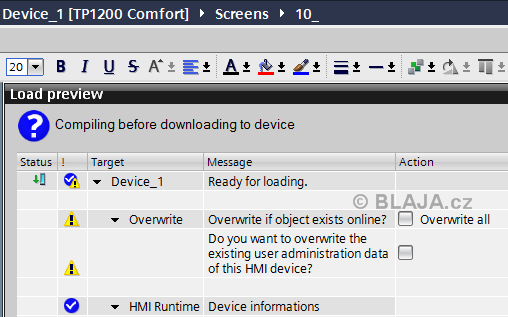

Pak už se vše kompiluje, pokud je projekt bez závažných chyb, stačí uvolnit nahrání aplikace do TP1200 panelu.

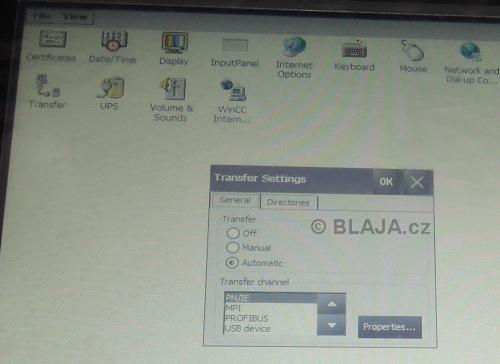

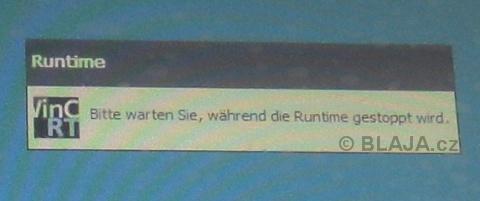

Protože máme ve vlastnostech nahrávání povoleno automatické nahrávání, runtime aplikace, která běží na panelu se sám ukončí, dojde k nahrání projektu a znovu se vše spustí. Tohle celé je velmi rychlé.
Při prvotním nahrání se samozřejmě nic neukončuje, loader nahrává do panelu i nějaké soubory a vše trvá chvilku déle, ale proti starým panelům je to stále nebe a dudy.
Tak a tohle jsme potřebovali vidět, že není nutný žádný SP1 pro TIA Portal, že vše funguje i přes Ethernet a můžeme si v klidu odladit celou aplikaci, neboť úprava grafiky pro dvojnásobné rozlišení nového panelu si také vyžádá nějaký čas.
Videoukázka TP1200 comfort nastavení a nahrání projektu do HMI.
