Proto jsme oba typy těchto "jističů" pro Vás vyzkoušeli, na videoukázce změřili a ukázali hlavní rozdíly obou vypínacích charakteristik třeba pro porovnání, nebo jednodušší rozhodování, který produkt použít na konkrétní aplikaci.
Vlevo distributor bez aktivního omezení, 8x 2-10A rozměrově 42x127x142mm, dvě vstupní svorky musí ten proud udržet. Vpravo pak menší 4x 0.5–6A s aktivním omezením a menším rozměrem 45x90x115mm, přesto maximální vstupní proud 24A. |
Štítky obou přístrojů kromě typu zařízení obsahují ještě informaci ohledně signalizačních LED. |

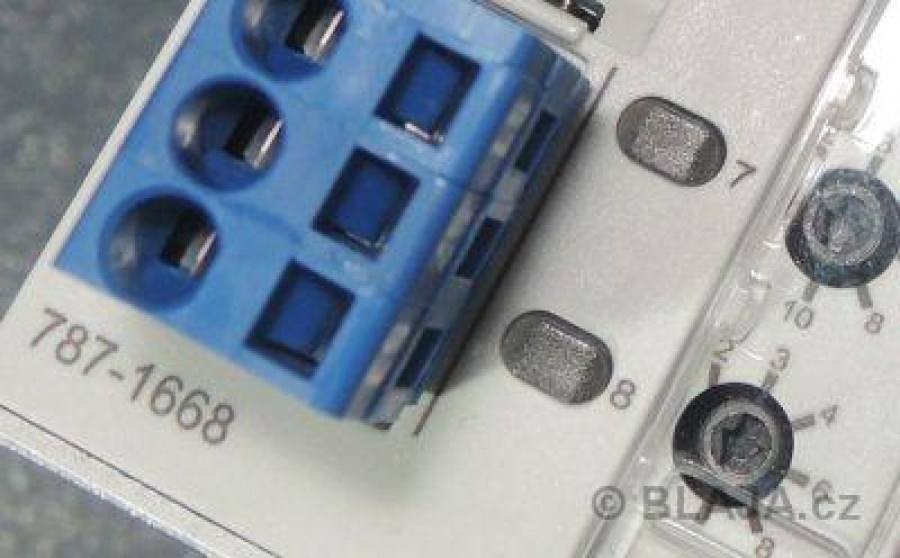

Proudové omezení pro jednotlivé kanály nastavitelné po šesti krocích rotačními přepínači, u každého je ještě prosvětlené LED tlačítko. |
Připojení je jasné, pořádný dvojitý plus přívod, dvojitý mínus jednotlivé výstupy a na svorkách S1 až S3 signalizace do PLC. S3 bitový jednostavový výstup, S1 a S2 pak vstup/výstup s "komunikačním protokolem" pro funkční blok v PLC programu. LED na jednotlivých tlačítkách pak signalizují zapnutí zelenou, aktivní přetížení bliká zelená, vypnutí po přetížení bliká červená a zároveň je nutné počkat určitou dobu na teplotní zotavení spínače do blikání oranžové. Pak teprve je možné tlačítkem opětovně zapnout výstupní napětí jednotlivého kanálu. |
Signalizace je opravdu primárně pro PLC nebo LED signálku, nemá kontakt, takže unese jen 25mA. Vstup S1 umožňuje opětovně zapnout všechny aktivované kanály, nebo zapnout a vypnout libovolné kanály. Na základě tohoto komunikačního rozhraní lze modul použít také jako elektronické relé, které dokáže zátěž jednoduše spínat prostřednictvím řídicího PLC. |

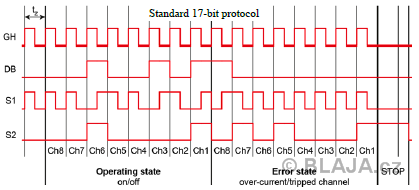

Pomocí vstupu/výstupu se takto nějak "baví" distributor s PLC, tuto funkci ale není nezbytné využívat, my si ji ukážeme v dalším článku. Aktuálně jsou funkční bloky pro programátory k dispozici pro PLC systémy Siemens, CoDeSys, Schneider Electric, Rockwell a Mitsubishi. |

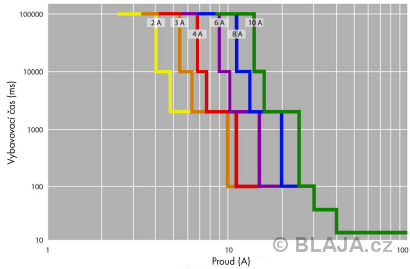

Nejdůležitější věc je vypínací charakteristika jističe - distributoru, verze bez aktivního omezení. Je vidět, že při malém přetížení distributor vypne klidně až za 100sekund, například při 2,5A pro 2A nastavení, do deseti sekund potřebuje přístroj zatížení téměř 5A pro nastavených 2A. Vybavovací čas se pohybuje v rozmezí 20ms–100s. Je to vidět přesně na videoukázce v závěru. |
Tady jsme už ale někde jinde, jistič s aktivním omezením. Čas pro vypnutí je 16ms–5s, pro maximální omezení 3-3,5A nastavené 2A hodnoty. Tato charakteristika je přijatelnější pro vyrovnání jednorázových proudových nárazů. V praxi se ovšem stále ve spoustě zařízení používají jističe bez limitace proudu, což samozřejmě není ideální. |

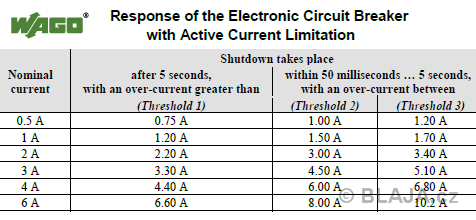

Vypínací časy v tabulce ukazují vypnutí pro různé zátěže aktivního omezení. Oba jističe mají velkou spínací kapacitu (50.000/65.000µF), takže se prakticky nestane, že zařízení vypne dříve než naběhne. |
Nezbývá než si charakteristiku vyzkoušet. Samozřejmě že nebudeme provádět detailní měření, to již udělal mnohokrát výrobce u sebe, jen si pro představu zkusíme jistič zatížit a sledovat vypnutí podle charakteristiky. |

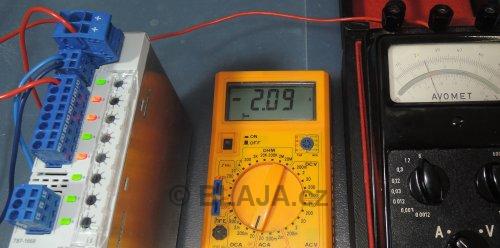

Distributor bez aktivního omezení, nastaven na 2A. Při zatížení do 4A opravdu trvá vypnutí 100 vteřin, ještě vyšší zátěž ale již vybaví jistič do deseti sekund. |

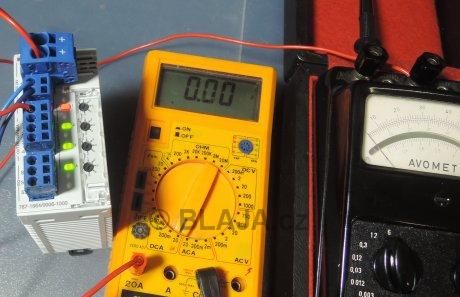

Jistič s aktivním omezením a nastavení na 2A v zatížení. |

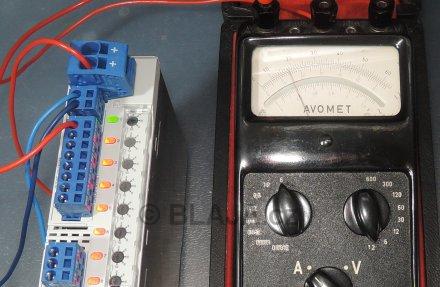

Bliká červená - výstup vypnut po přetížení a přístroj čeká na tepelné zotavení (krásný výraz). |
Už bliká oranžová, i když to na oranžovou moc nevypadá, a je možné výstup opět aktivovat. |
Asi nějak takto. Ideálně je to vidět na naší videoukázce, vypnutí a rozdíl mezi oběma typy jističů. |
Elektronické jištění WAGO bez/s aktivním omezením proudu.
|
Závěr:
Výhodou nových elektronických jističů WAGO je spolehlivé odjištění, přidanou hodnotou je pak schopnost informovat o stavu či ovládat spínání jištěných okruhů z PLC. Jističe v řadě 787-16xx nabízejí jednoduchou distribuci napájení z jednoho zdroje a odjištění každého kanálu zvlášť. Dodávají se ve dvou, čtyř a osmi kanálové variantě.
Jaroslav Blažek
