Ochrana chrání FVE systém před přepětím, včetně úderů blesku. V případě přepětí vytvoří řízený zkrat na zem. PV Inline zařízení na ochranu proti přepětí (SPD) je obzvláště vhodné pro stísněné prostory.

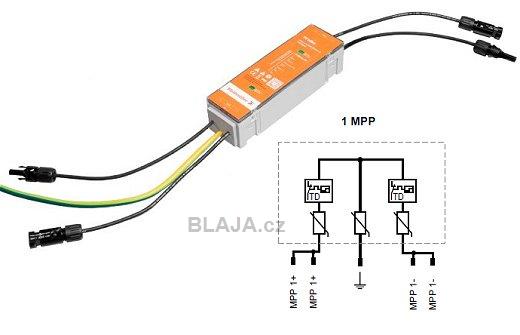

Verze 1 MPP.
Verze 2 MPP. Obě verze jej integrovat do kabelových kanálů nebo namontovat za fotovoltaické moduly.

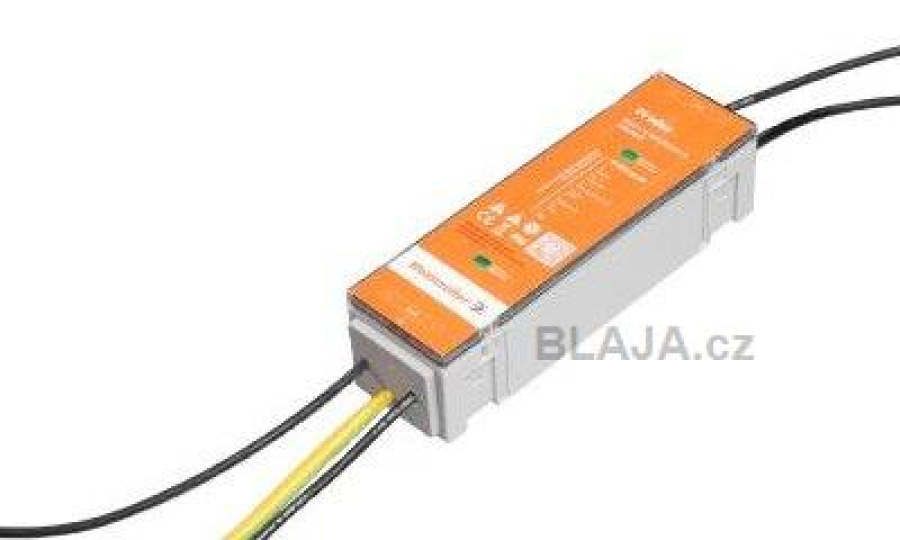

PV Inline jednoduchá instalace s mnoha možnostmi, nevyžaduje otevírání krytu, což urychluje jeho zapojení. Pro montáž na stěnu nebo kabelový kanál jsou součástí balení dva držáky, do kterých lze slučovací skříň PV snadno zaháknout. S pouhou čtvrtinovou velikostí oproti srovnatelným produktům lze PV Inline během instalace pohodlně držet jednou rukou.
Ochrana může být s konektory Stäubli MC4 nebo volnými konci včetně svorkovnice pro rozvod potenciálu uzemnění pro kabelový kanál.
PV Inline lze snadno namontovat na standardní kabelový kanál o rozměru 60 × 40 mm pomocí speciálních montážních patek, díky čemuž se kompaktní slučovací skříň PV vizuálně stane součástí kanálu.
Montáž možná také na stěnu mezi dvěma kabelovými kanály nebo v místě, kde kabely vstupují do domu na půdě. Stačí připevnit montážní patky ke stěně a zacvaknout PV Inline na místo.
Díky svým kompaktním rozměrům lze PV Inline připevnit také k montážní konstrukci fotovoltaického systému pomocí UV-odolných stahovacích pásků. Toto řešení je výhodné zejména pro velké systémy, kde vzdálenost mezi střídačem a FVE moduly přesahuje 10 metrů.

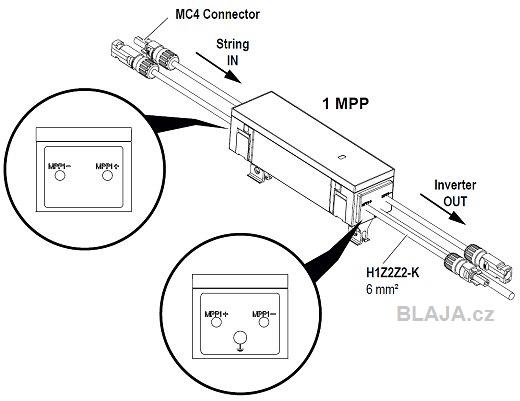

Hardwarová konstrukce PV Inline, verze 1 MPP. Rozměrově 60 x 280 x (52) mm.
Jaroslav Blažek
