Pak můžeme adresovat výstupy v prvním LOGO! stejně jako v případě použití rozšiřujících modulů. Asi takto. Výstupy 5 až 8 budou již na druhém LOGO!.
Výstupy budeme ovládat jako světelného hada pomocí posuvného registru, který má osm výstupů, tedy celý byte. Na LOGO! periferii ještě spojíme nějaké výstupy se vstupy, abychom si celé informace hezky vyměnili.
První vytvoříme obvod, který převede napětí na analogovém vstupu na frekvenci. Ta bude ovládat posuv posuvného registru a v něm jednoho bitu. Celý byte registru pak připojíme na celý byte výstupů.
My obvod přímo nevytvoříme, ale vyzobneme si jej z projektu ovládání krokového motoru.
Obdobně jako minule u funkce ON/OFF veškerou adresaci periferního LOGO! provedeme přes VM oblast Ethernetového spojení. První řádek zajistí informace o vstupech na periferním LOGO!, třetí řádek pak ovládá výstupy v periferii.
Klikněte na obrázek pro zvětšení
Online, všech osm vstupů druhého, periferního LOGO!, máme k dispozici v prvním LOGO! na adrese VB1.
Vše taky připojíme na displej, pro srozumitelnost.
Klikněte na obrázek pro zvětšení
Rychlost hada tak najdeme na displeji hlavního LOGO!. Na druhém pak stav celého výstupního byte jako bargraf.
Výstupy adresujeme, jako by všechny byly v hlavním modulu LOGO!.
Posuvný registr je v LOGO! samostatná funkce, potřebujeme si ji jen trochu upravit, aby nám had fungoval pořád kolem dokola.
Vyzkoušejte si trochu změnit zapojení tak, aby hada tvořily dva nebo tři výstupy.

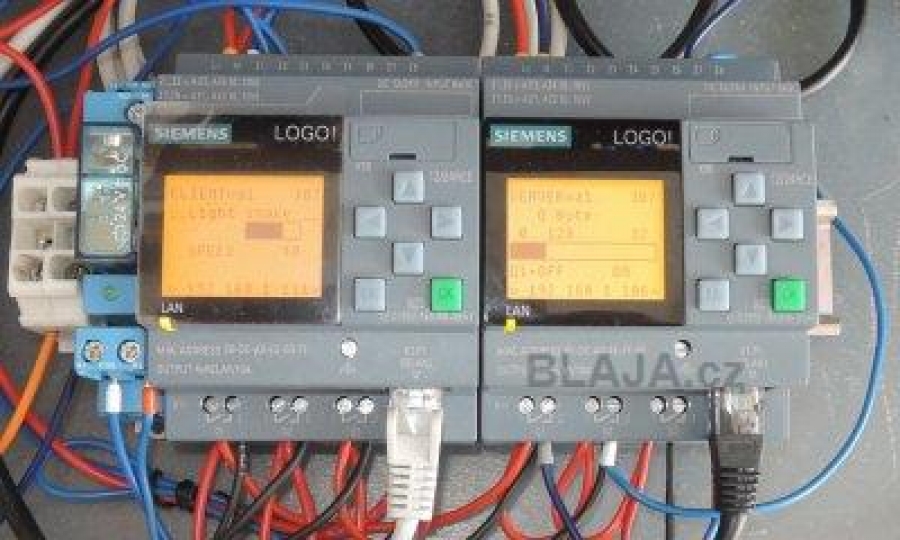

Moc dobře to na těch LED vidět není, ale zato je to slyšet, relátka klapou docela nahlas. Mrkněte na video níže.
Naše aplikace online v chodu.
Klikněte na obrázek pro zvětšení
Koukněte na video, jak to má vypadat, když to funguje. One minute video. :)
https://www.youtube.com/watch?v=KM7JnVnEmEQ&feature=youtube.
Závěr:
Znovu připomínáme, že je potřeba si v tabulce a adresách udělat nějaký systém, neboť se v tom dá velmi lehce "ztratit", což platí hlavně pro začínající uživatele. Jistě že nejjednodušší je koupit I/O modul přímo k LOGO!, a nic se nemusí řešit. Ale jako vzdálená periferie je tohle řešení za cenu jednoho LOGO!
Takže s chutí do toho půl je hotovo.
Jaroslav Blažek
