O co jde? Tohle Siemens PLC vypadá jako S7-1200 ale není to ani zdaleka. Je to PLC řady S7-200 SMART a CPU pak typu například SR20, SR40, SR60.
Má port sériový PPI port a také Ethernet. Jedná se o živou řadu, určenou ovšem pro asijský trh. Vzhledem k importu různých zařízení z asie potažmo z Číny se s těmito PLC budeme možná setkávat častěji.

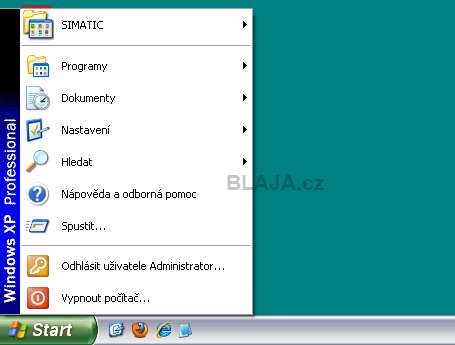

Pro programování je nutný STEP 7-Micro/WIN SMART a nejprve jej zkusíme instalovat někde do starých Windows XP, bez nějakého hlubšího zkoumání. Windows XP máme jako virtuálku tak je to jedno, lehce ji smažeme.
Vypadá to že by to šlo, ale jen vypadá.
Před koncem instalace při instalaci driverů se nám to takto kouslo a hotovo. Nevadí špatný pokus je taky pokus. Aspoň vidíte, jak to nedělat.
Celý Windows XP image jsme smazali a nakouli konečně do manuálu. :)
Klikněte na obrázek pro zvětšení
Ihned na první stránce jsou požadavky na HW, jak je vidět o XP ani řeči. Podpora komunikace USB/PPI sériovka nebo Ethernet.
Vyhrábli jsme někde z externího disku image s čistými Windows 7 Profi a jdeme na to.
Koukneme na to trošku podrobněji, z instalační složky spustíme "setup" soubor.
Aby bylo jasno, STEP 7-Micro/WIN SMART je něco jiného než STEP 7-Micro/WIN pro staré PLC řady S7-200. Pokud jste ale s "dvoustovkami" dělali, tak budete mít obrovský náskok, jak uvidíme dále po instalaci.
Tohle bychom si ani nemuseli ukazovat, ale rozkliknutím jazykové nabídky uvidíte volbu ještě zjednodušené a klasické čínštiny. Takže pozor na ukliknutí.

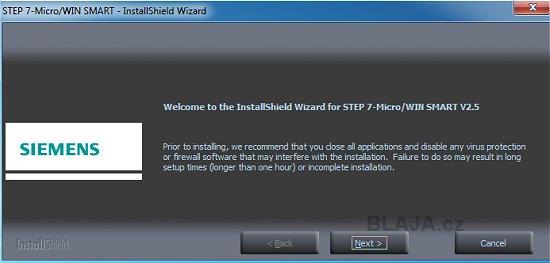

Už to jede, instalační okno je trochu barevně neobvyklé.

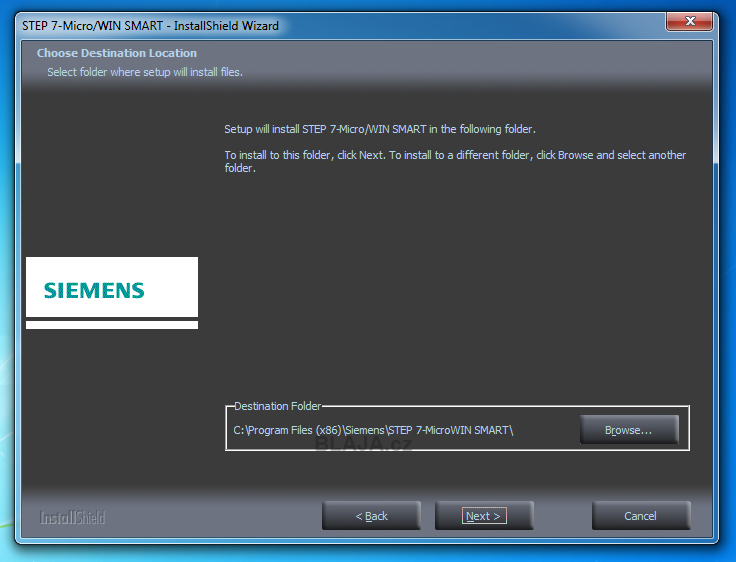

Je možné vybrat umístění instalace, my jsme nechali vše standardní.
Klikněte na obrázek pro zvětšení

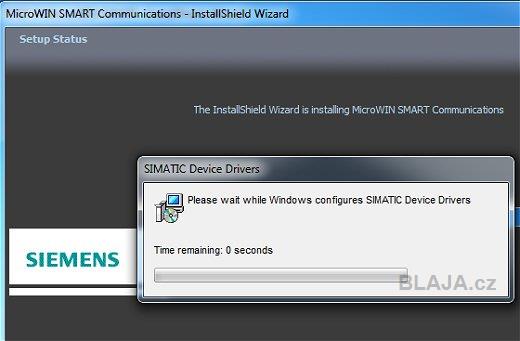

Instalace driverů, tady se nám to s Windows XP perfektně "kouslo".
Restartujeme stroje a uvidíme co se odehrálo. Celá instalace trvá jen chvíli.
Klikněte na obrázek pro zvětšení
Vše OK. Patřičná ikona Micro/WIN SMART téměř shodná s ikonou pro S7-200.

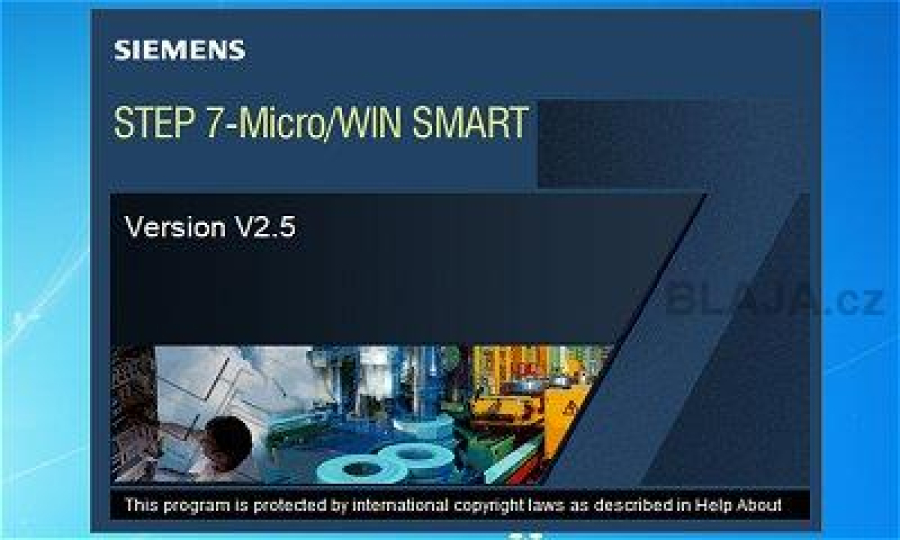

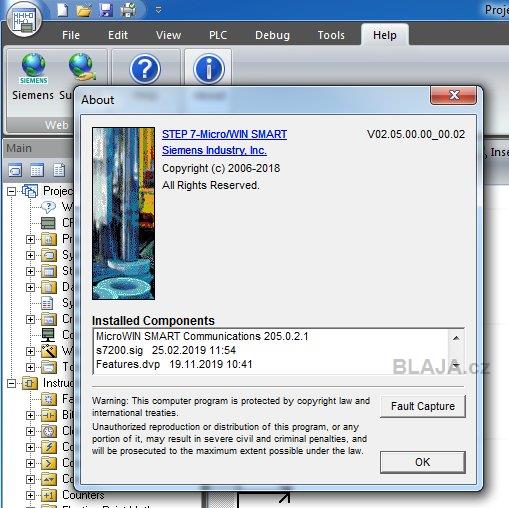

Micro/WIN SMART se spouští bez potíží, tyto verze jsou instalovány.
Takto vypadá prostředí Micro/WIN SMART, je to velmi podobné Micro/WIN pro řadu S7-200.
Klikněte na obrázek pro zvětšení

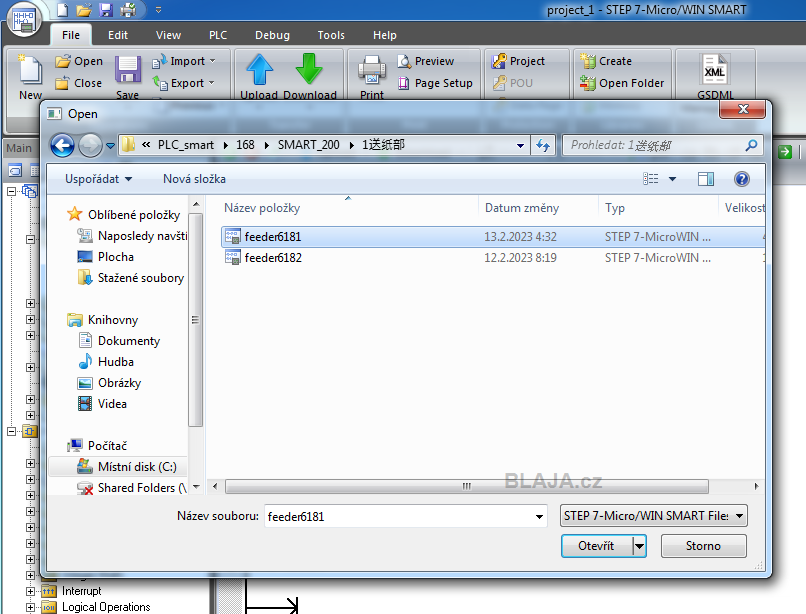

Tak zkusíme otevřít aktuální projekt jednoho PLC.
Klikněte na obrázek pro zvětšení

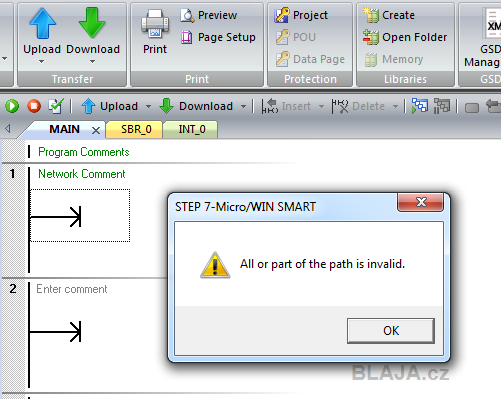

Tak na první pokus to nevyšlo, celá cesta nebo její část je nějaké špatná nebo mimo.
Software vyžaduje, aby byl otvíraný projekt umístěn v základním nastavení cesty k projektům. Není to úplně obvyklé, ale budiž.

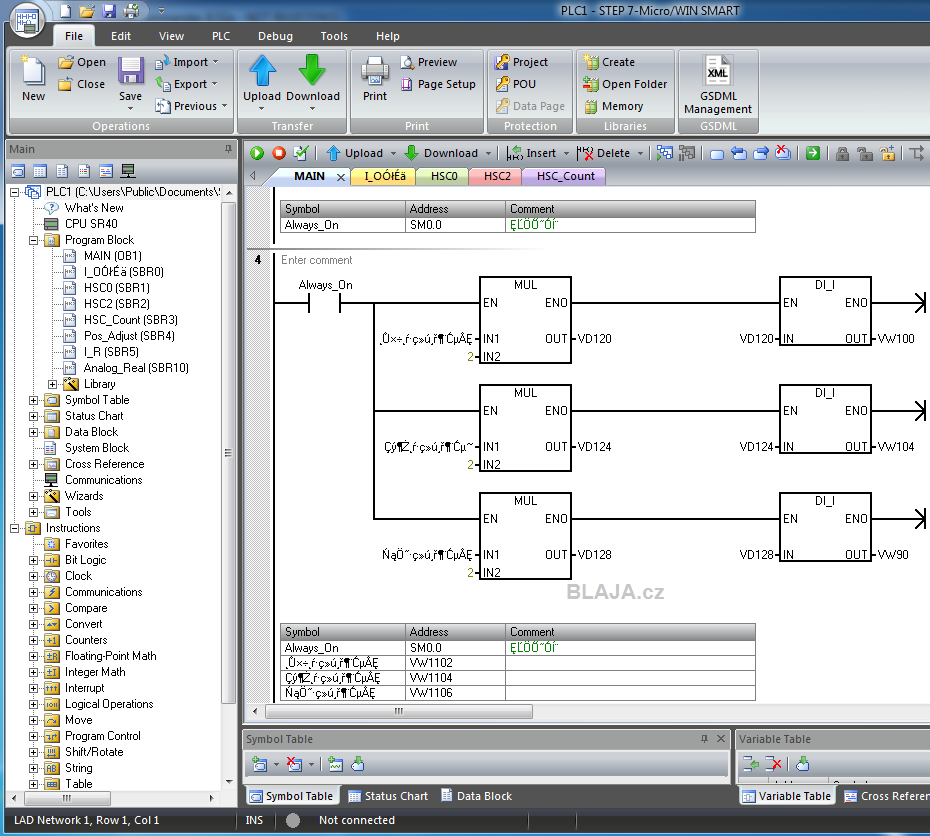

Pak se nám již projekt řádně otevře a můžeme vidět co a jak. Hlavně si odmyslet ty čínské znaky.
Klikněte na obrázek pro zvětšení

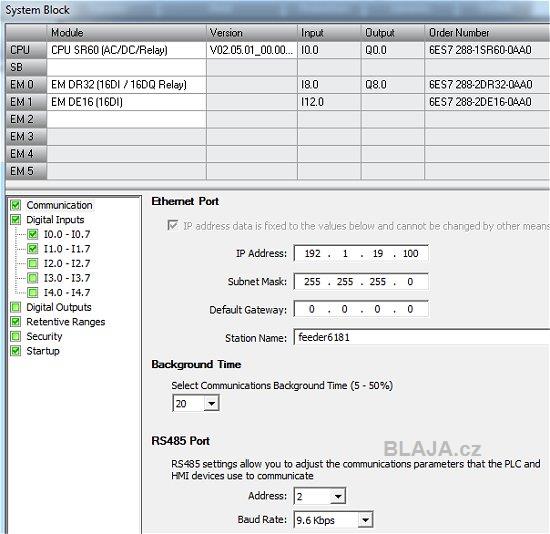

Protože na lince je vše spojeno přes Ethernet, koukneme na nastavení IP adresy PLC a celé sítě.
Ověříme si jestli když zapojíme notebook do naší průmyslové PROFINET sítě budou vidět nějací účastníci. Ano cesta je průchozí tak něco podobného by nám mohl najít i software Micro/WIN SMART.

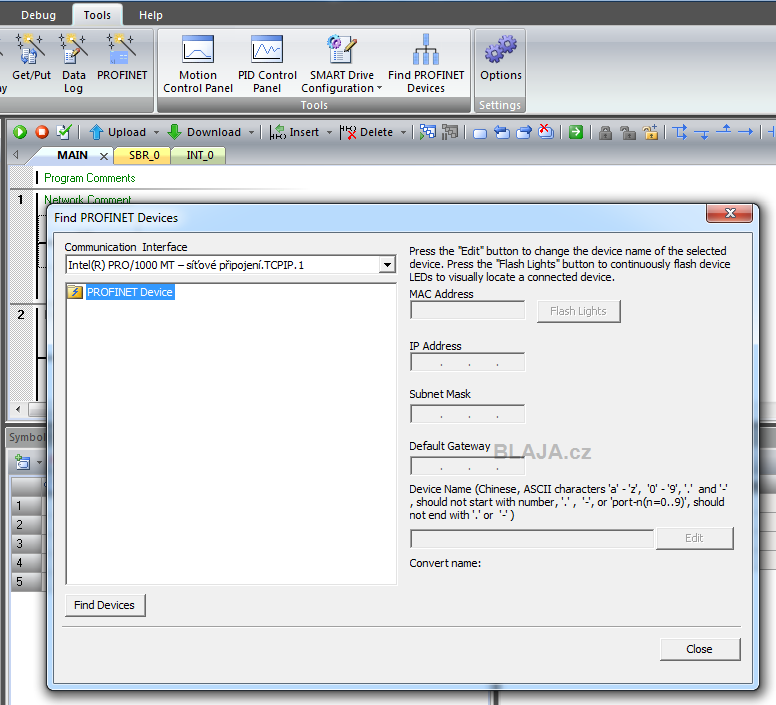

Hledání PROFINET účastníků na síti je přes menu. Stačí stisknout "Find Devices".
Klikněte na obrázek pro zvětšení
Software najde co potřebuje včetně adres. Nenašel jen PLC S7-1200.
Podívejte se na video z instalace a chodu software Micro/WIN SMART. Two minutes video.
Závěr:
Tyto PLC nejsou dostupné v Evropě, ale jak je vidět u jiných výrobků, čínský "alíkový" obchod by to vyřešil. Když jich je na zařízení desítky, tak by se nějaký náhradní díl hodil, navíc s možností nahrát do něj aktuální PLC program.
