Nová řada PLC Easy Modicon M200

  • středa, 13 březen 2024 08:04

Řada PLC Easy Modicon M200 od Schneider Electric je navržena pro jednoduché stroje, takže je ideální pro instalaci do nástěnných a samostatně stojících skříní řídicího systému. Tyto PLC jsou vybaveny vestavěným ethernetovým portem, který poskytuje výbornou kapacitu připojení. Tak si jedno z nich představíme a vyzkoušíme.

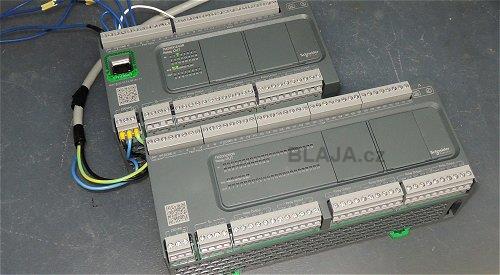

Easy Modicon M200 tato řada PLC je velmi široká, najdete v ní jak ethernetové verze, tak i sériové. Co se týče připojení, tak ethernetová verze má také sériový port pro komunikaci, dále reléové i tranzistorové výstupy, rychlé čítače atp. Každé PLC je dále rozšiřitelné o další moduly, jak dva z čelní strany, tak čtyři z boku přes interní sběrnici. na čelní straně pod krytem je ještě USB port a přepínač RUN/STOP.
Další detaily najdete v popisu tady.

tm200ce 01

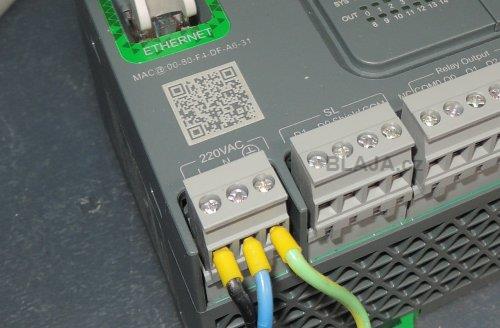

Některé PLC z řady mají napájení 230 VAC, je potřeba si to uvědomit, pokud si to chcete vyzkoušet třeba na stole, i z hlediska úrazu elektrickým proudem.

tm200ce 01


My si ukážeme, jak PLC funguje, jaký je potřeba software a důležitou věc, jak připojit PLC v ethernetové síti k notebooku, abychom si mohli vytvořený program přenést do PLC. Programování se moc věnovat nebudeme, to je vždy na samostatnou kapitolu a Schneider k tomuto nabízí velké množství videí a podpory.
Ihned po zapnutí na nás zasvítí červená LED s nápisem BAT, což logicky značí, že v PLC není baterie.

tm200ce 01

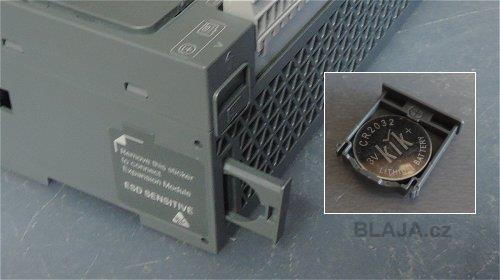

Baterka je typ 2032, a je součástí balení PLC, akorát my jsme měli PLC půjčené již rozbaleno, takže baterie zůstala někde zapomenuta. Nevadí, posloužila i jedna z nějaké svítilny abychom nemuseli letět do obchodu. Jede to i bez baterky, jen RAM paměť a hodiny reálného času nejsou zálohovány. Pro skutečnou aplikaci je baterie samozřejmě potřebná.

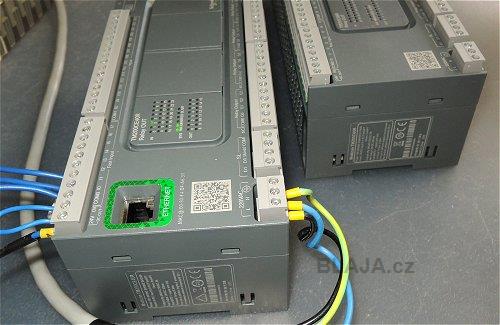

Z této strany ještě najdeme i slot pro kartu Micro-SD.

tm200ce 01

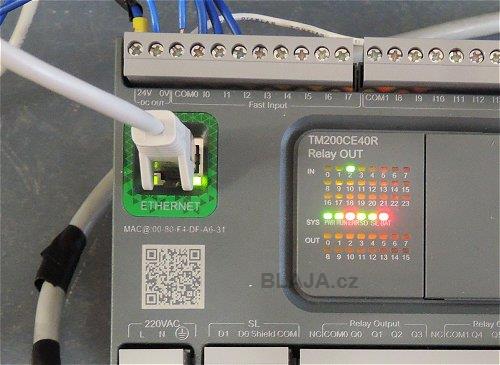

Tak a už je vše v pořádku, tak to má vypadat. Ještě doplním, že máme PLC typ TM200CE40R Relay OUT, což budeme potřebovat pro HW konfiguraci projetu.

tm200ce 01


Další krok stažení programovacího software, nástroj se jmenuje Machine Expert Basic a je ke stažení na webu Schneider zde zdarma.

tm200ce 01


Instalaci podporují 64 bitové Windows od verze 7 nahoru, jen je potřeba mít aspoň nějaký Framework.NET.

tm200ce 01

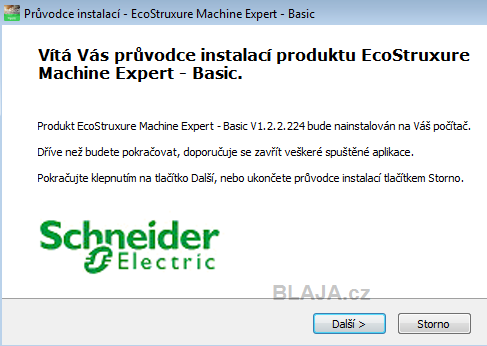

Po instalaci této verze Framework.NET již proběhla instalace software téměř ihned a bez potíží. Měli jsme starší noťas tak jsme instalovali raději na sedmičky, které nejsou tak náročné na hardware.

tm200ce 01

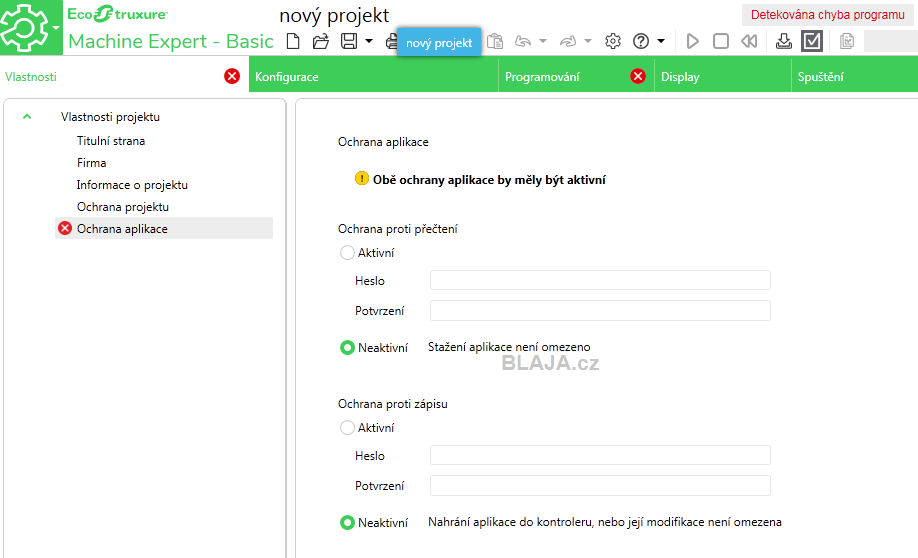

Tak už nám software jede, celkem svižně, jen jsme vyřadily ochrany projektu heslem, abychom jej nemuseli pořád zadávat. Hlavní menu konfigurace, program, a další jsou v zelených záložkách v horní části okna.
Klikněte na obrázek pro zvětšení

tm200ce 01

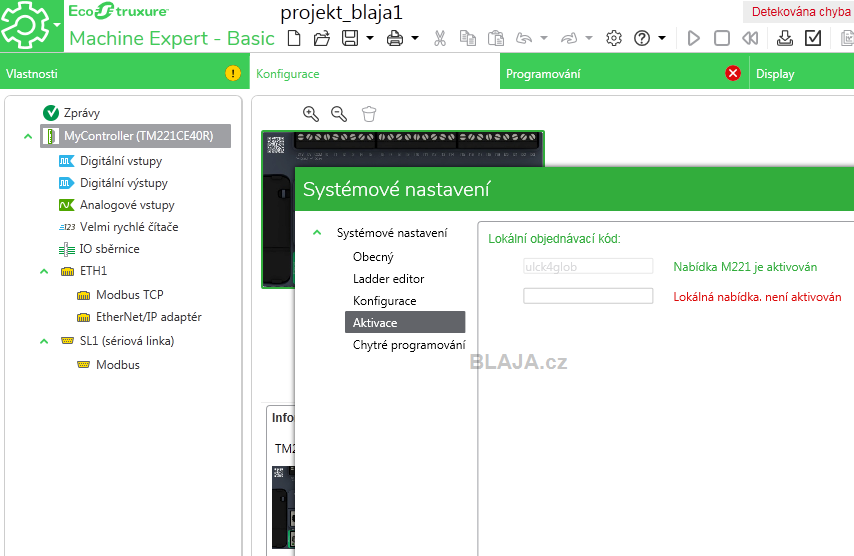

Abychom se v hardwarovém katalogu dostali na řadu M200 tedy tu naši TM200, musíme si tuto část katalogu odemknout. Kód dostanete zdarma na podpoře Schneider.
Klikněte na obrázek pro zvětšení

tm200ce 01

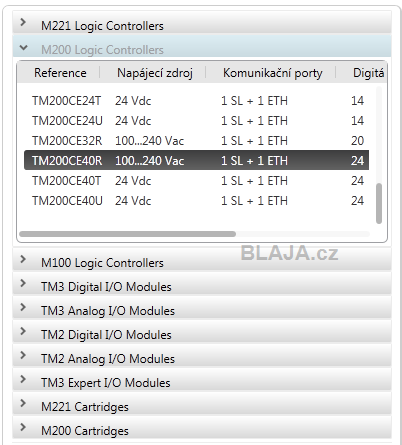

Teď si tam můžeme vložit to naše PLC TM200CE40R.

tm200ce 01


Nejdůležitější menu pro nastavení komunikace je v záložce "Spuštění". Ikonka šipek proti sobě vyhledá na naší síti 192.168.1.xxx nějaké připojené PLC. S úplně jinou IP adresou, dále přes vedlejší ikonku "klíče" pak nastavíme IP adresu u našeho PLC.
Klikněte na obrázek pro zvětšení

tm200ce 01


Původní přepíšeme novou IP adresou, a pozor, nezapomenout zaškrtnout položku "Zápis do konfiguračního souboru", abychom i po vypnutí a opětovném zapnutí našli PLC na síti.
Klikněte na obrázek pro zvětšení

tm200ce 01

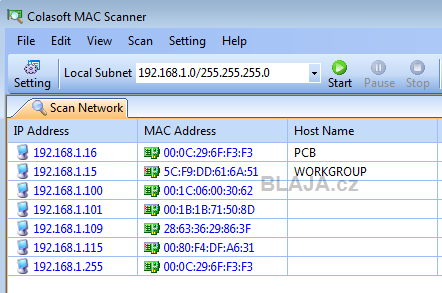

Tady jej máme 192.168.1.115.

tm200ce 01


Poté znovu vyhledáme z programovacího software připojené PLC.
Klikněte na obrázek pro zvětšení

tm200ce 01

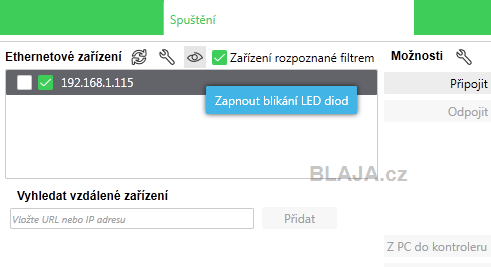

Třetí ikona rozbliká LED diody na PLC, takže jej ihned identifikujeme a zároveň zkontrolujeme komunikaci.

tm200ce 01

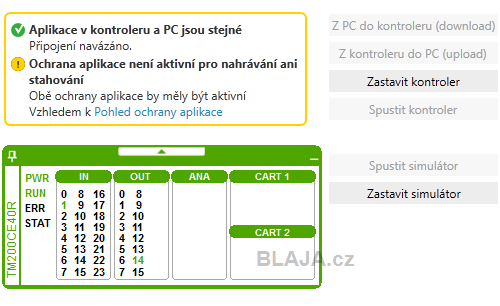

Asi takto nám pak zvolené PLC bliká a indikuje samo sebe.

tm200ce 01

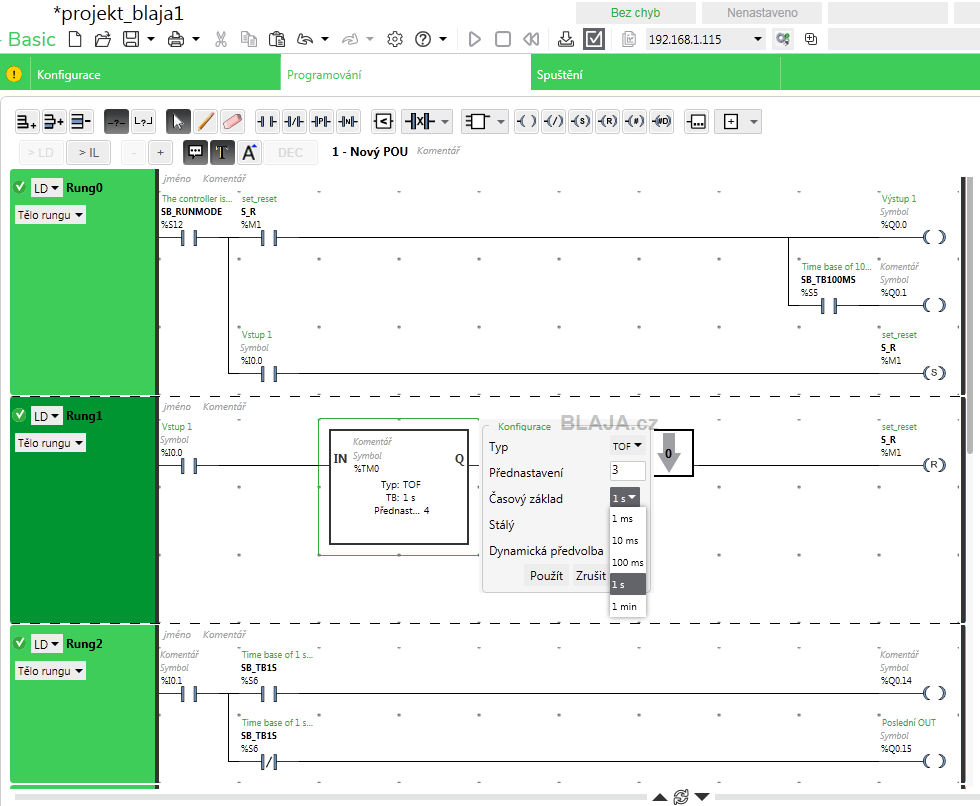

Programování v Ladderu nebo v "SCL", pokud jste už někdy programovali tak dost z toho použijete i zde.
Klikněte na obrázek pro zvětšení

tm200ce 01

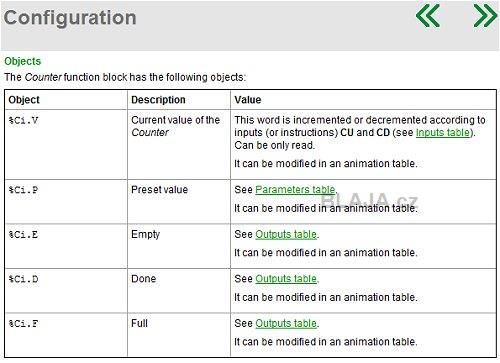

Ovšem k vůli syntaxi je vhodné nakouknout do nápovědy, například skladba proměnných z čítače, za tečkou znak, který upřesňuje, co budeme číst.

tm200ce 01

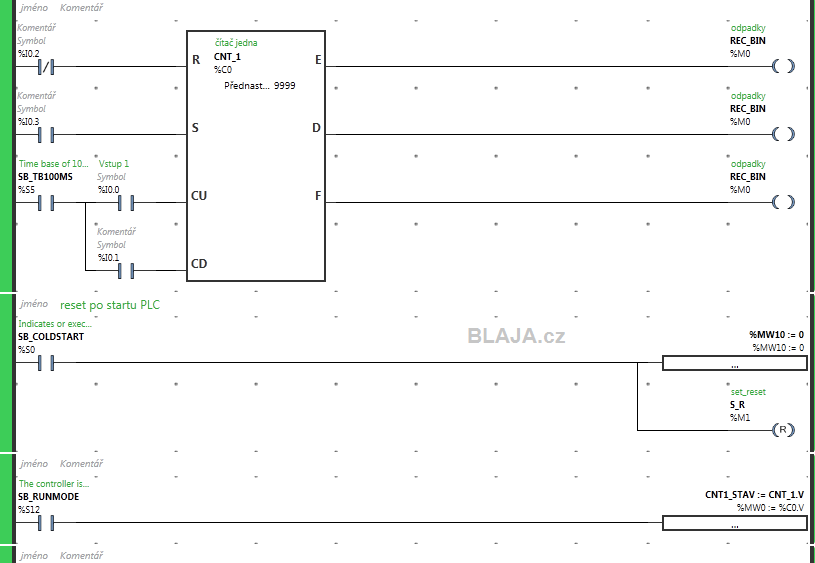

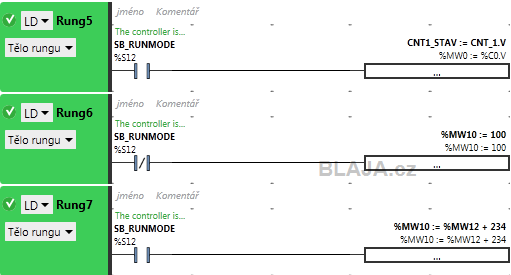

Vypadá to asi takto jako na posledním řádku, kde si načteme proměnnou čítače do merkrwordu MW0.
Klikněte na obrázek pro zvětšení

tm200ce 01


Stejně jako přesun proměnných mezi jednotlivými paměťovými místy. A tak dále.

tm200ce 01


Do PLC programu vkládáme funkce jako u jiných PLC.

tm200ce 01

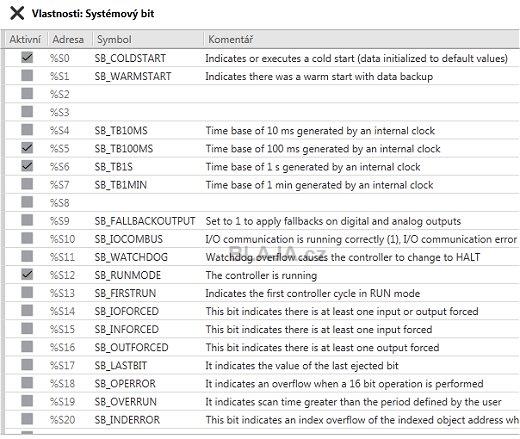

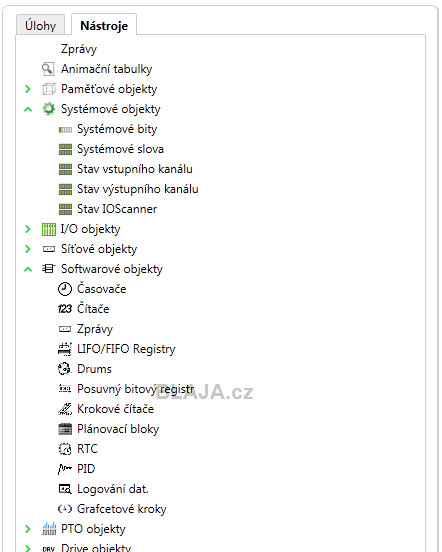

A pokud chybí nějaké systémové bity, tak nechybí, stačí si vyvolat jejich seznam a podle komentáře je jasné, co který bit dělá.

tm200ce 01


Na konec se připojíme k PLC a přeneseme náš program do PLC, i když zde tomu zatvrzele říkají kontroler. :)

tm200ce 01

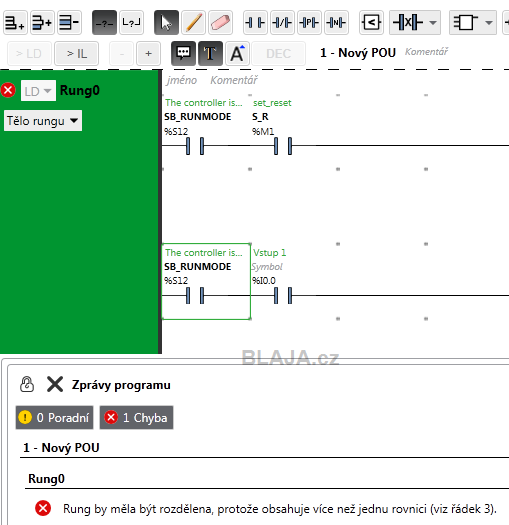

Pokud uděláte v programování chybu, program se nezkompiluje a oznámí co a kde je špatně.

tm200ce 01

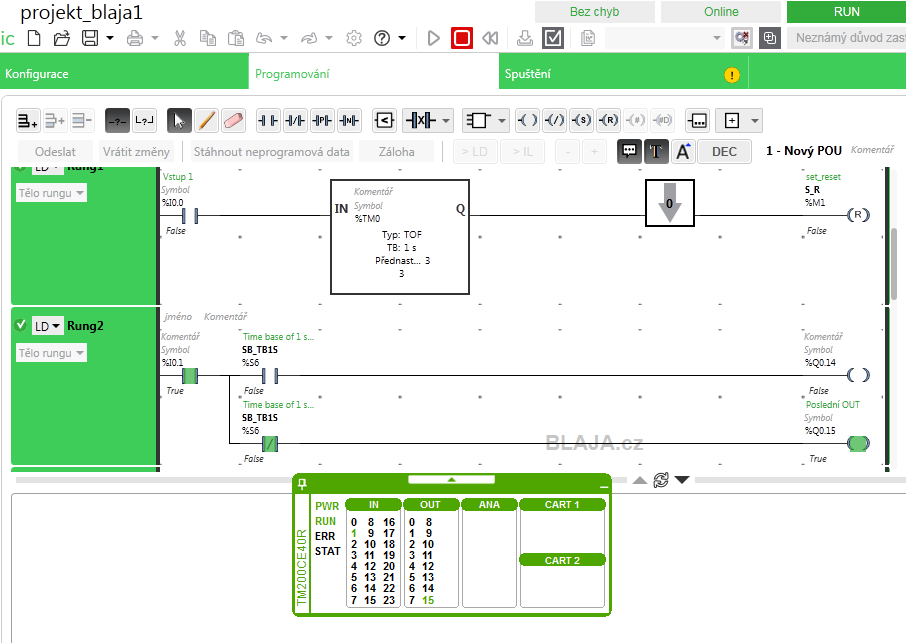

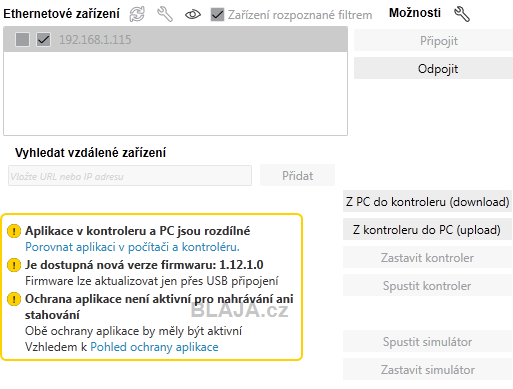

Na závěr zbývá vzpomenout v záložce spuštění simulátor, což je bezva pro začínající programátory a také pro ostatní, kteří nemají PLC na stole a potřebují si odladit nějakou funkci.

tm200ce 01


V simulátoru se chová program téměř stejně jako u reálného PLC, vstupy se dají myší nastavit.

tm200ce 01


A v online programování je vše vidět obdobně jako u skutečného PLC.
Klikněte na obrázek pro zvětšení

tm200ce 01


V každém případě je ethernetová verze přívětivější, není potřeba žádný sériový převodník, PLC připojíme do sítě a basta. To bude samozřejmě výhodné i pro zapojení nějakého HMI do sestavy.

tm200ce 01


Koukněte na naše krátké video, jak to funguje. Two minutes video.


Závěr:
Vývojové prostředí pro Schneider Easy M200 PLC zdarma je velké plus, no a vestavěný simulátor to je jasné.
Modicon Easy M200 nabízí flexibilitu, až 196 I/O a ještě také jednoduché řízení pohybu ve 2 osách.

 Jaroslav Blažek


Doplňující odkazy k článku:

Řada Easy Modicon M200 v češtině zde.
Katalog v češtině Schneider Electric tady.
Katalog v angličtině Modicon Easy M200 najdete zde.
Průmyslová automatizace Schneider tady.
Podpora Schneider Electric je zde.
