Hlavní zobrazovací OLED matice má 128x64 bodů a v rámci ní, můžete mít na indikátoru v podstatě cokoliv, jméno firmy, typ stroje atd. Český výrobce Eleco Vyškov, nám ochotně naprogramoval a půjčil k vyzkoušení jeden vzorek.
|
Indikátor je pouzdře "klasického" provedení, určený pro montáž do panelu. Můžete mít i variantu s montáží na DIN lištu. Různé varianty zobrazení ještě vylepšuje možnost více druhů připojení, tedy vícekanálové napětí, proud, teplotní čidla a dokonce časovač přímo s termostatem, třeba pro spínání a indikaci chlazení HG. Vše záleží jen na dohodě s výrobcem.
- Napájení 12-24V AC/DC, 50mA, +-20%.
- IP64 z přední části indikátoru, jinak IP20.
- Pracovní teplota zajímavých -20 až +55°C.
- Montážní otvor průměr 30mm.
- Rozměr 34x34mm, hloubka 90mm.
Tolik šedivá teorie, pojďme se podívat na zelený strom života.
|
|
|
Vymysleli jsme si tři obrazovky, které se přepínají fixním časem po cca 10-ti vteřinách. To vše jen pro vyzkoušení různých variant a možností zobrazení.
První obrazovka je v podstatě jen text, ale místo web adresy by klidně šlo logo firmy, nebo typ stroje a pod tím již požadované data.
|
|
|

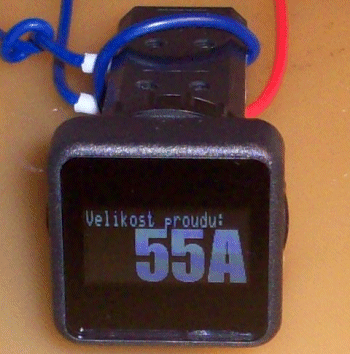

Druhá obrazovka, 10VDC na vstupu indikátoru odpovídá zobrazení 150A. Čitelnost displeje je obrovská, velká čísla jsou viditelná i ze vzdálenosti několika metrů, i když podle fotografie to tak nevypadá.
|
|
|
Třetí obrazovka jen půlkruhový bargraf s procenty zatížení. Vše se dá velikostně měnit a přizpůsobit v rámci rozlišení displeje. Jen je nutno si dobře rozmyslet, co a jak má být na indikátoru vidět, pokud chceme nějaký nestandardní údaj nebo text.
|
|
Jak to opravdu vypadá na displeji indikátoru se podívejte na video:
Závěr:
Při zobrazování rychlejších dějů, bylo dost viditelné vzorkování, nebo spíš krok měření. Podle sdělení výrobce se jedná o prototyp pro nás, takže se udělalo nastavení "nějaké", jen pro účely testu. Běžně se pak nastavení dá přizpůsobit měření. Ale pro obyčejné děje, třeba indikaci teplot, je vše i takhle v pořádku.
Ještě zajímavější by byla varianta OLED displeje s rozlišením 128x128, který by zabral přesně celý čtvercový profil indikátoru, ale to zatím nelze do standardního pouzda vtěsnat. Nebo použít jiný typ indikátoru, s upevněním na DIN lištu.
Jaroslav Blažek
