Kompaktní připojení k PLC Simatic S7 přes USB

  • čtvrtek, 06 leden 2011 03:00

Logo automaty Kompaktní připojení k PLC Simatic S7 přes USB.

Adaptér ACCON NetLink USB jsme tady měli předloni na podzim. Pár měsíců jako novinka existuje varianta s označením compact, která už má vše hezky schováno v konektoru, ideální řešení pro servis a většinu variant připojení na PLC Simatic S7, včetně opět přímého spojení na OPC server, jak uvidíme na konci článku.

Tyhle varianty připojení pomocí různých "NetLink" adaptérů jsou čím dál více oblíbené. Není divu, notebooky s PCMCIA slotem už jsou pomalu minulostí, ne každému se chce tahat velký CP5711 Siemens adaptér a otázka ceny se taky prosazuje. Kompaktní verze adaptéru třeba od společnosti Deltalogic, už je potom to pravé.

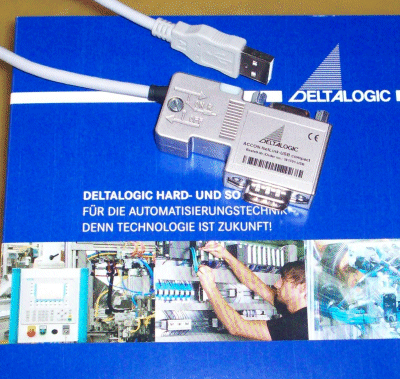

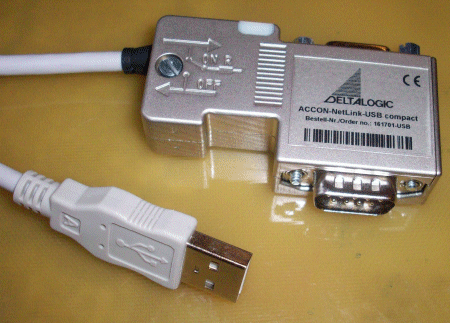

Nic víc celý adaptér po vybalení z krabice není, jen konektor s integrovanou elektronikou z jedné strany kabelu, na straně druhé čistý USB. Uvnitř konektoru k PLC je ale kompletní adaptér pro PPI/MPI/PROFIBUS připojení samozřejmě s možností aktualizace firmware.

Proti "nekompaktní" verzi není možné objednat odlehčenou variantu převodníku, tedy jen pro MPI port.



Accon NetLink USB compact

pro větší zobrazení klik na obrázek

Accon NetLink USB compact


Po připojení do PC je potřeba klasicky aktualizovat ovladač, kde nám stačilo nastavit jen cestu k patřičné složce.

Na přiloženém CD je spoustu dalšího materiálu, software, manuálů a samotný ovladač spolu s  dalším softwarem je potřeba najít.

Accon NetLink USB compact

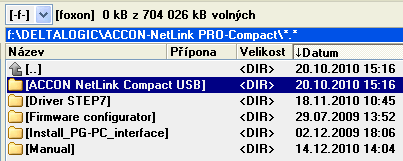

Vše potřebné je trochu netradičně uschováno v jiné složce. Škoda že název složky nekoresponduje s přesným označením adaptéru na krabici, ale při troše hledání najdeme potřebný ovladač, driver do Step7, firmware konfigurátor (důležitá věc) a PG/PC interface.

Accon NetLink USB compact


Nám stačila aktualizace ovladače, ostatní nástroje už máme nainstalovány. Detailně byla kompletní instalace popsána v minulých článcích zabývajících se těmito adaptéry.

Pro adaptér využijeme ACCON-S7-NET NLUSB(MPI) nebo PPI  a PROFIBUS.

Accon NetLink USB compact


Ve vlastnostech připojení stačí zkontrolovat zatržení automatického prozkoumání síťových parametrů pro připojení.

Accon NetLink USB compact

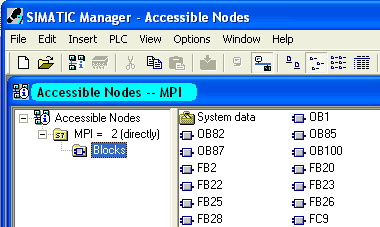

V diagnostice poté při připojeném PLC stačí najít, co je na síti přítomno.

Accon NetLink USB compact

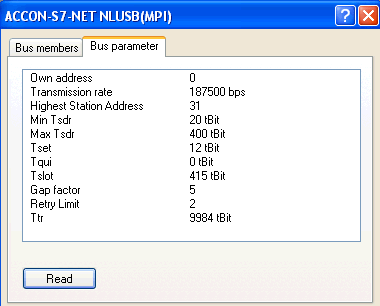

Následně potom všechny vlastnosti a parametry MPI spojení.

Úplně stejně jen samozřejmě s jinými parametry sběrnice vše funguje i pro PROFIBUS a PPI spojení.

Accon NetLink USB compact


Ještě než začneme opravdu pracovat s adaptérem, je nejvýše vhodné překontrolovat verze firmware. K tomu slouží samostatný softwarový nástroj ACCONfigurator, který nalezneme ve složce s ovladačem adaptéru.

Accon NetLink USB compact

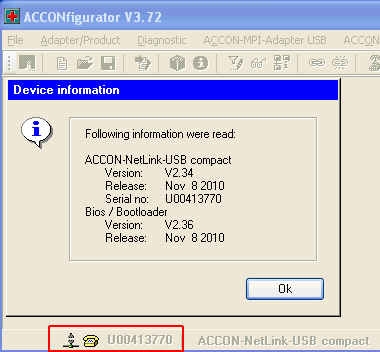

Informace z adaptéru nám řeknou, že se jedná opravdu o kompaktní verzi a dole jeho přesný název včetně sériového čísla.

Vše si můžeme zkontrolovat na samotném konektoru převodníku, kde jsou tyto údaje uvedeny a souhlasí s naším "on-line" připojením.

Accon NetLink USB compact

Accon NetLink USB compact

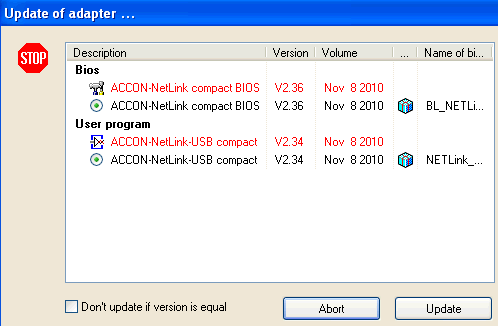

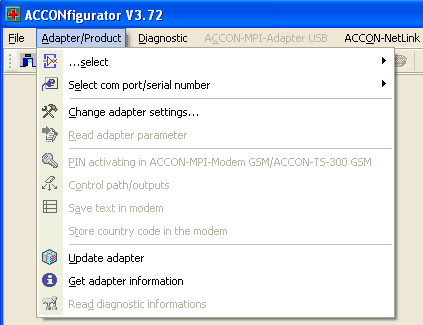

Menu "Update adapter" nám přehledně zobrazí co, kde a jak. Je vidět že vše je nové, není nutno nic aktualizovat.

Accon NetLink USB compact

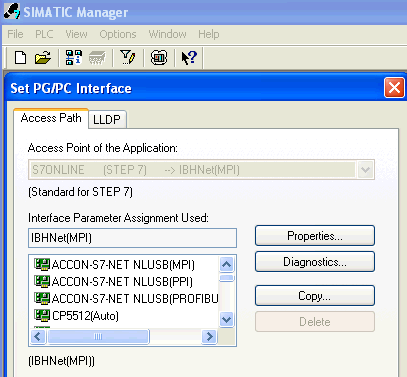

V Step7 pracujeme s adaptérem v PG/PC interface běžným způsobem, jak přes MPI port, tak i přes PROFIBUS rozhraní.

Accon NetLink USB compact


Na závěr ještě taková třešnička na dortu. Pokud máte nainstalován správný OPC server, který podporuje Váš adaptér, není žádný problém jej použít pro spojení s PLC místo Siemens interface. Proto pokud se Vám zdá, že tyto adaptéry vyrábí vícero výrobců a jsou stejné tak první část je pravda, ale druhá už ne. Právě tady je třeba ten rozdíl, že každý výrobce adaptéru a OPC serveru podporuje jen ty "svoje".

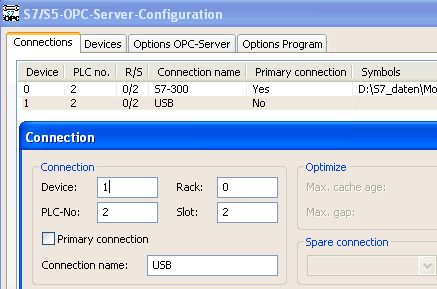

Zkusíme to, u OPC serveru si založíme pokusné nové zařízení 1 s adresou 2 a názvem USB.

Accon NetLink USB compact




V záložce "Devices", tedy zařízení, nastavíme u našeho správný adaptér. Ostatní nastavení necháme v základu tak jak je.

Accon NetLink USB compact

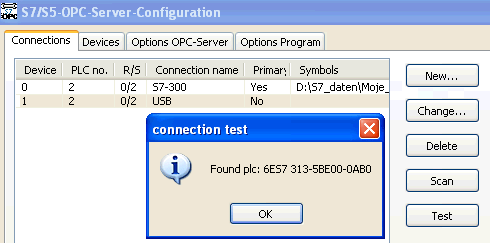

Pak už zkusíme test spojení. Po zmáčknutí tlačítka testu OPC server téměř okamžitě najde připojené PLC. A to je to hlavní o co vždy jde, rychle a správně nastavit funkční spojení s PLC Simatic S7.

Takže se k OPC s daty od S7-313 připojíme už jakýmkoliv SCADA softwarem. To už ale bylo popisováno v článcích na tomto serveru tolikrát, že stačí jen připomínka.

Accon NetLink USB compact


Závěr:

Je fajn že existuje už spousta variant připojení k PLC Simatic, každý uživatel si může najít to své co potřebuje pro práci, nebo jen na občasné pokusy. Cenové rozpětí různých variant je dostatečné na to, aby si každý vybral ten svůj poměr cena/výkon. Adaptér je také možno použít v softwarovém prostředí MicroWin, WinCC 6.0 a ProTool.

Jaroslav Blažek




Doplňující odkazy k článku:

Článek o Adaptéru ACOON NetLink USB starší varianta: http://www.blaja.cz/index.php?option=com_content&task=view&id=343&Itemid=53

Prodejce ACCON adaptérů v ČR, společnost Foxon: http://www.foxon.cz/

Manuály, parametry, software k USB adaptéru: http://www.foxon.cz/prevodnik-accon-netlink-usb-compact-ppi-mpi-profibus-p-538.html?cPath=142_184_4_23

Varianta adaptéru pro Ethernet: http://www.foxon.cz/index.php?main_page=news_article&article_id=69&zenid=979d3d75e29d137929e95414cfd3aa5a
