Nejdříve je nutno nainstalovat PC access, jehož omezená (časově a na počet spuštění) verze se dá stáhnout na webu Siemensu. Ovšem platnost jen 60dní a nebo 100spuštění, což mi z principu vadí. Naštěstí ale vhodnou úpravou registru se dá počet dní a hodin nastavit velmi vysoko (viz. obrázek vpravo). Proč? Jen pro ten pocit že to jde, stojí za to žít! Instalace je standardní a bezproblémová s ikonou na ploše.

Po spuštění PC access vložíte S7-200 stanici (tady s názvem PLC_pepa) a do ní "Item" (položku, tag nebo jak chcete). Komunikace s S7 byla přes CP5511 a Profibus (nastavení v PG/PC Interface).

"PLC_pepa" má jednoduché vlastnosti, nastaví se jen bus adresa modulu E277.

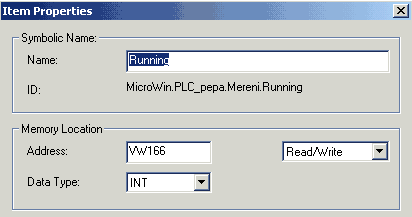

Ve vlastnostech jednotlivých položek, už jsou ty známé údaje Jen adresář "Mereni" u PLC_pepa a další které si vytvoříte, nazývejte bez didakritiky, v opačném případě nepůjde OPC server uložit!

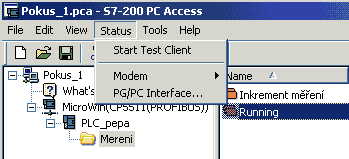

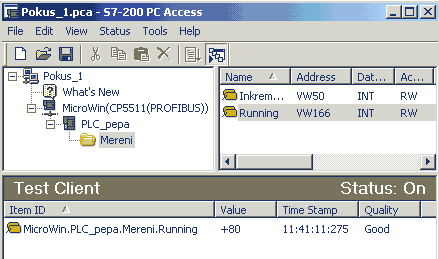

Spustíme OPC a při troše štěstí a správně zapojených drátech se vše rozběhne, viz Test Client, který ukazuje stav jednotlivých "tagů". Vypojíme spojení, uložíme projekt a můžeme postoupit dále na vytvoření OPC klienta a jeho navázání na server.

Spustíme klasický Microsoft Excel a pokusíme se nakonfigurovat nějakého "Klienta", který dokáže data z OPC serveru vyčíst nebo zapsat.

V Excelu přes menu "Nástroje" postoupíme na "Doplňky", kde zatrhneme OPC-Client AddIn for Excel. Není-li tato položka v "Dostupných doplňcích", tak přes tačítko "Procházet" najdeme patřičný soubor OPCS7200ExcelAddin.xla adresáři s nainstalovaným OPC (např.:C:\Siemens\S7-200 PC access\bin). Odklinkáme vše a je to.

Po návratu do hlavního okna Excelu, nám přibyly ty správné ikony v nástrojové liště. "Hůlka" znamená najít OPC server, "tužka" v podstatě to samé, "šipka" spustit OPC a "čtverec" zastavit (jako u přehrávače).

"Hůlka" otevře OPC Wizard, a nevíme-li vše z paměti, tak kliknutí na ikonku "...", nám nabídne dostupné OPC servery.

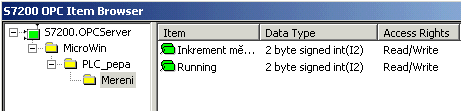

Našli jsme ten náš OPC s jedním PLC_pepa a dvěma "tagy" v adresáři "Mereni".

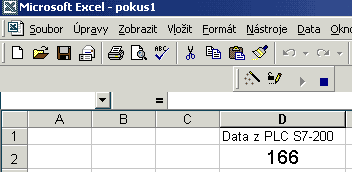

A hotovo. Po spuštění vidíme krásně číslo z PLC v buňce Excelu. Pokud se spojení přeruší (vytrhneme kabel) a znovu připojí, obnoví se i spojení, takže se nemusí nic znovu spouštět. Pro správnou činnost již potom nemusí být PC access spuštěn!

Aby to bylo zajímavější, tak to číslo 166 (mimochodem v on-line režimu neustále chodí mezi 0 a 255) je posláno z Simaticu S7-314DP, přes profibus DP na druhý modul E277 v Simaticu S7-200, zpracováno a teprve pak načteno a zobrazeno, ale přes první modul E277 u S7-200.
Viz obrázek níže jak to vypadalo na stole.

Závěrem : připojení různých jiných klientů (aplikací) spuštěných ať už Excelu, Visual Basicu, nebo jiném, už záleží na vlastních schopnostech. V samotném popisu který se nainstaluje s PC access, je uvedeno poměrně hodně možností i s přiklady spojení na OPC sever. Škoda že jsem neměl úplně plnou verzi a musel jsem vždy odklinkávat to počitadlo spuštění při startu. Předpokládám že plná verze to mít nebude. Kdyby jste ji někdo měl, dejte vědět.
