Celý nástroj OPCEx Excel Add-in, je ke stažení na webu výrobce společnosti Resolvica. Jedná se vlastně jen o dodatek k excelu, který se umí napojit na OPC server a z něj vyčítat proměné. Proti tomuto loggeru je řešení OPCEx Excel Add-in jednodšší a ihned funkční. Pokud už máte nainstalován nějaký OPC server, tak jej zprovozníte za několik minut.
|
I když je to doplněk k excelu, má vlastní instalátor.
|
 |
|
Vše proběhlo na téhle verzi.
|
 |
| Po úspěšné instalaci se objeví v menu excelu další možnost OPCEx3. |
 |
|
Pokud ne (stačí si i jen zkopírovat adresář), tak si vše lehce přidáte přes "Nástroje" a "Doplňky".
|
 |
|

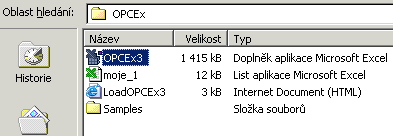

Potom vyberete Opcex3. Není-li tam možnost, stačí přes tlačítko "Procházet"...
|
 |
|
... najít v adresáři OPCEx3 doplněk.
|
 |
|

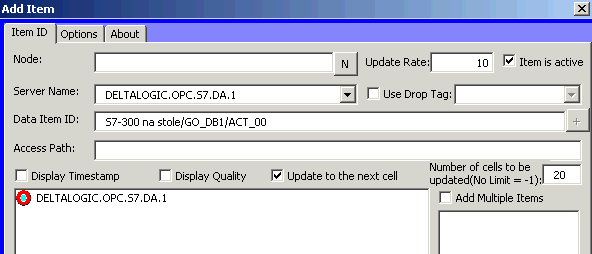

Většinu nastavení stačí udělat pouze jediném okně, tedy najít OPC server, pak na něj dole kliknout a v seznamu všech tagů si vybrat ten který chcete. Pokud požadujete při změně hodnoty mít číslo v další buňce, zatrhněte "Update to next cell" a vpravo nastavte kolik buněk ve sloupci. Měl jsem 20.
Ještě "Update rates" je v ms, takže 10=10ms
|
 |
|
V záložce option je další detailnější nastavení, ale pro nějaké pokusy není nutné měnit.
|
 |
|
Potom už stačí n menu klik na "Start update" a už to jede.
V adresáři kde je plugg in nainstalován je dost hotových příkladů pro spoustu funkcím např. i buton do excelu, který spouští samotný záznam proměných...
|
 |
|
... neboť celé menu se dá zamknout, aby neoprávněná osoba nemohla manipulovat s daty.
|
 |
|
Už nám to pěkně jede, jako po másle.
Není ale úplně ošetřeno přerušení spojení, to pak záznam vypadne a musí se znovu zapnout.
|
 |
|

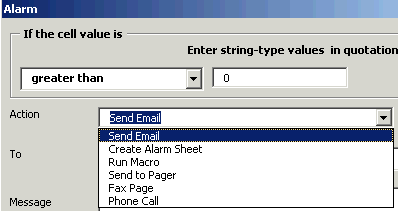

V dalším menu je možné třeba nastavit alarmy na cokoliv.
|
 |
|
Třeba tady e-mail, ale ten se mě nepodařilo zprovoznit, možná to umí jen placená verze, Vyzkoušejte so to sami.
|
 |
Závěr : Vzhledem k tomu, že spousta aplikací používá OPC server (dnes už běžná věc) je tohle řešení bezvadné. Pokud je PC zasíťován, není problém zobrazit několik čísel v excelu na kterémkoliv PC v síti.
|
