K vyzkoušení jsme dostali několik switchů z nejmenší kategorie tzv. unmanaged switch (neřízené přepínače) s montáží na DIN lištu. Pro použití v rozvaděčích zařízení, skřínkách a v místech kde je potřeba ethernetový signál nějakým způsobem rozbočit. Využití najdou samozřejmě i v automatizační technice jako přepínače v Ethernet/Profinet sítích PLC Simatic S7.

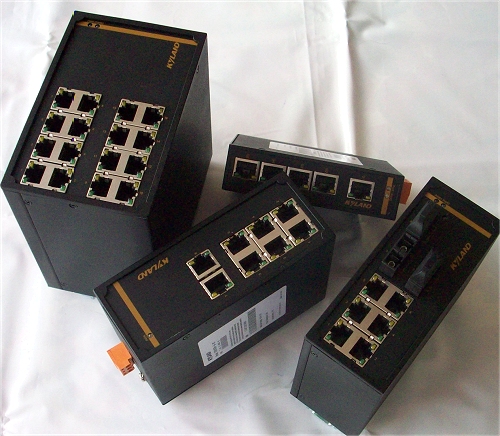

Že se jedná o průmyslové provedení je patrné na první pohled a jakmile vezmete jeden ze switchů do ruky. Robustnímu provedení totiž odpovídá i váha, neboť obal je kovový, jediný plast je čelní štítek a materiál svorkovnice. Ten 16portový switch váží 1,2kg a je to opravdu poznat, že máte něco v ruce. Nechtěl bych s ním dostat po hlavě. Výrobce nabízí verze s RJ45 konektory, dále v kombinaci s optikou, to vše pro rychlosti 10/100Mb a ten nejmenší dokáže i Gb ethernet. Množství portů se pohybuje podle druhu od pěti až po největší 16 portový switch. |

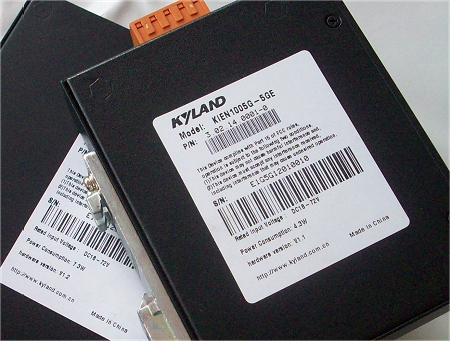

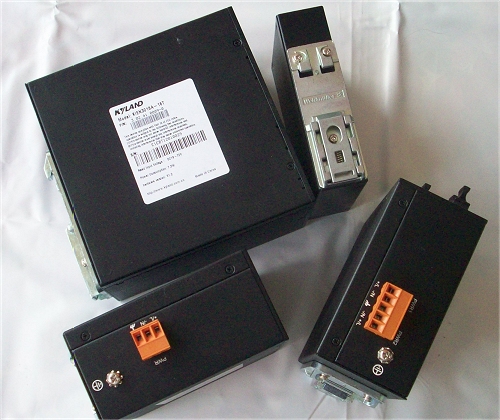

Všechny switche z této řady se vyznačují opravdu nízkým příkonem, například tento KIEN1005G-5GE gigabitový, pěti portový kousek si řekne jen o 4,3W. Celá řada switchů si vystačí s napájením 12VDC (9-36VDC), 24VAC/DC (13-50VAC, 18-72VDC), přičemž některé jsou uzpůsobeny pro použití v redundantním zapojení. Disponují též ochranou proti přepólování napájení. Existuje samozřejmě i řada provedení s napájením 220VAC (100-240VAC). |

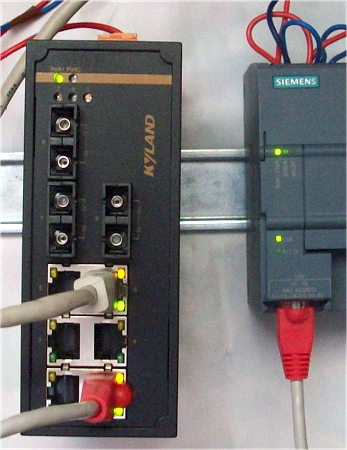

Redundantní verze se třemi 100Mb optickými porty, krytí IP40. Rozměrově potřebuje switch 53×135×106.5 mm, dokáže pracovat v teplotním rozmezí 0 ... 60°C. |

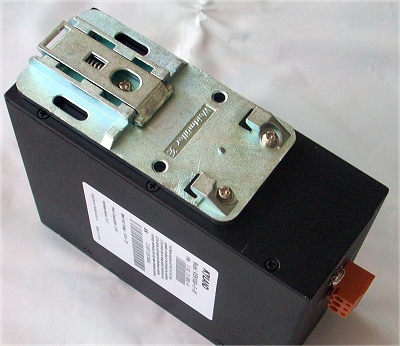

Pro připevnění na DIN lištu slouží adaptér, který je také celokovový a v žádném případě nemusíte mít strach, že jej nějakým způsobem ulomíte. Je opravdu masivní a pevný, žádný laciný plast. |

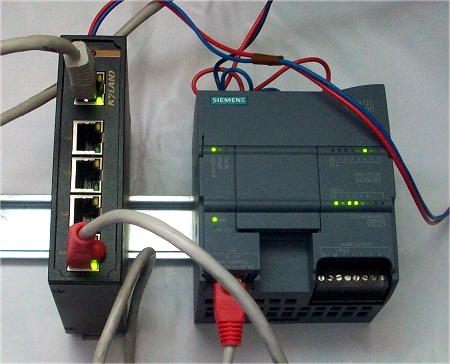

Všechno si můžete vyzkoušet třeba v dílenské síti, stačí připojit napájení a komunikační kabely. Jak bylo uvedeno výše, provoz je samozřejmě možný i v Profinetové síti do 100Mbit. |

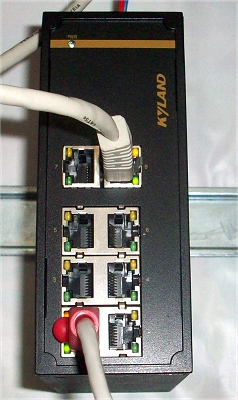

Osmi portový kousek také našel své místo ve zkušební sestavě. |

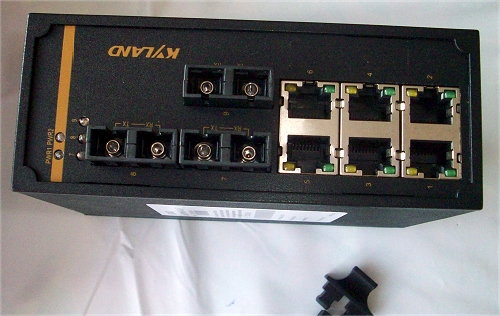

Optické porty jsme nezkoušeli, zcela jistě fungují, tohle není zařízení, které by nemělo fungovat. |
Tohle je KIEN3016A-16T-24DC - 16 Port Unmanaged DIN Switch, který disponuje 16ti 10/100Base-TX porty a výkonově mu stačí 6W. |
Na switche poskytuje výrobce pětiletou záruku a všechny podporují standardy IEEE 802.3i, IEEE 802.3u a IEEE802.3x. Detailní technické informace o každém typu v odkazu na konci článku. |
Závěr:
Společnost KYLAND sídlí v Pekingu (Čína), v současnosti zaměstnává přes 300 lidí. Výrobce testuje provoz každého vyrobeného switche v teplotě +75C po dobu 24hodin. Ke každému typu je přiložen podrobný manuál s pokyny pro instalaci, zapojením konektorů, propojovacích kabelů a detailními technickými informacemi.
Jaroslav Blažek
