Ucelená řada PS5R napájecích zdrojů IDEC je designově velmi povedená.

Výkonový rozsah od 10W až do 240W, výstupní napětí 24VDC, přičemž pro nízké výkony výrobce dodává zdroje také s výstupním napětím 5V nebo12V. Univerzální napájení střídavým i stejnosměrným prodem, ochrana proti zkratu a přetížení, DC výstup je možno regulovat zabudovaným trimrem v rozsahu +/-10%. Uvidíme dále, že skutečný rozsah výstupní regulace garantovanou toleranci velmi přesahuje.

Pracovní teplota překvapivě -10 až +60°C, účinnost zdrojů v rozsahu 80-84%.

Tolik krátce z technických parametrů zdrojů, další detaily a doplnění najdete v katalogu na konci článku.

Zatímco na prvním obrázku celé výkonové řady vypadají zdroje "jako do ruky", ve skutečnosti jsou větší, takže po rozbalení na Vás z krabice vypadne zdroj, jehož velikost Vás mírně překvapí.

30W varianta je široká 35mm, vysoká 95mm a hluboká 108mm.

Největší zdroj o výkonu 240W (10A pro 24VDC) je pak široký 80mm, vysoký 125 a hluboký 150mm.

Všechny výkonové varianty mají upevnění na DIN lištu.

Tak zapojíme jej a uvidíme. Nepředpokládal jsem nějaké potíže, vše funguje na první pokus. Zdroj vypadá opravdu "sympaticky". Díky úzkému provedení, je zastavěná plocha v rozvaděči velmi malá.

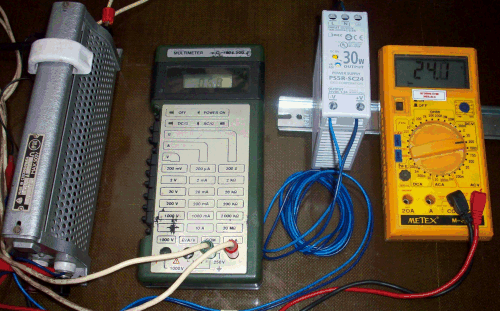

Zkusíme zdroj zapojit a zatížit. Zjistíme, kolik se z něj dá "vymáčknout". Bez problémů jde zatížit až na 1,5A, teprve poté výstupní napětí začíná padat.

Velkým překvapením je rozsah regulace výstupního napětí. Výrobce udává, že napětí je regulovatelné v rozmezí +/-10%. Ve skutečnosti to jde nahoru na 27V, což vyhovuje, a dolů až na 18V tedy mnohem více než dávají technické parametry. Je to výborné pro napájení atypických spotřebičů. Několikrát jsem potřeboval u starších zařízení tak 18 až 20VDC pro různé cívky, magnety a spojky, které při napájení 24V dlouho nevydržely.

Tento rozsah Vám ale výrobce samozřejmě negarantuje. Prodejce, společnost REMTechnik, upřesnil, že podle jejich zkušeností jsou hodnoty vždy v garantované tolaranci a rozsah navíc se klidně liší u stejného typu, ale jiného kusu. Setkali se i z rozsahem jak 18V dole, tak i 30V nahoře.

Pokud Vás zajímá jak vypadá takový zdroj uvnitř, dovolil jsem si jej trošku rozdělat.

Regulační prvky jsou pod čelním víčkem a tam se již bez větších mechanických úprav nedostanete, takže vzhledem k půjčenému kusu a možnosti poškození jsem nechtěl jít dále.

Pokud si jej ale koupíte, tak při troše šikovnosti půjde regulace výstupního napětí nastavit i do požadovaných atypických hodnot.
