Software Therm pro výpočet klimatizace rozváděčových skříní

  • sobota, 30 červenec 2011 04:00

 Logo software Software Therm pro výpočet klimatizace rozváděčových skříní.

Pro návrh vhodné velikosti klimatizace pro rozváděč vyzkoušíme zajímavý software a zkusíme ověřit, jestli jinak stanovená velikost chladící jednotky byla správná.

Software Rittal Therm nabízí společnost Rittal pro návrh a výpočet vhodné klimatizace pro rozvaděč. 30-ti denní demoverze na vyzkoušení stačí, a je zajímavé vidět, jak teplotní koeficienty a ztrátové výkony přístrojů v rozvaděči v závislosti třeba na okolní teplotě, ovlivní výsledný výkon chlazení pro skříň. Jak to všechno funguje online, uvidíte i na videu v závěru článku. Pokud jste zákazníkem Rittal, poskytne Vám společnost tento software v plné verzi zdarma.

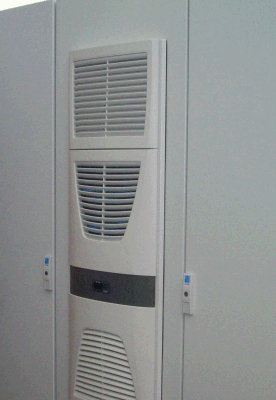

Již hotová skříň s klimatizací v provedení "slim" o výkonu 1500W, poslouží jako základ pro data vložená do programu. Uvidíme, jestli jsme podle software nad, nebo naopak pod doporučenou hodnotou výkonu.

Tato varianta "slim" je vysoká a zabere z druhé strany dveří jen asi 12cm prostoru. Její výška téměř přes celé dveře je velmi výhodná, neboť spolehlivě zajistí nasávání teplého vzduchu v horní části skříně nad spotřebiči a výfuk ochlazeného vzduchu až do dolní části skříně, tedy nefoukáme například na měniče, ale pod ně. Tím pádem dosáhneme velmi účinného ochlazení.

Rittal Therm software pro výpočet klimatizace

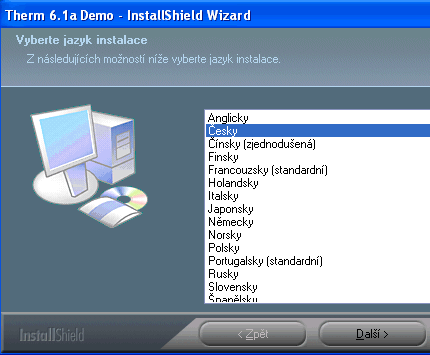

Jako každý software jej musíme nejprve stáhnout, odkaz na konci článku a instalovat. Instalátor k mému překvapení nabídnul i češtinu.

Rittal Therm software pro výpočet klimatizace

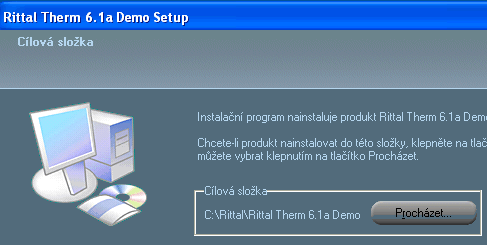

Pak již stačí jen upravit cestu kde se má produkt instalovat a počkat chvíli na konečné hlášení úspěšné instalace.

Rittal Therm software pro výpočet klimatizace

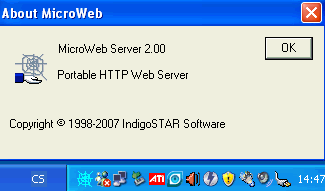

Program běží přes MicroWeb Server, ale není to žádný problém, nebýt pavučinové ikony v liště Windows, ani si toho nevšimnete.

Rittal Therm software pro výpočet klimatizace

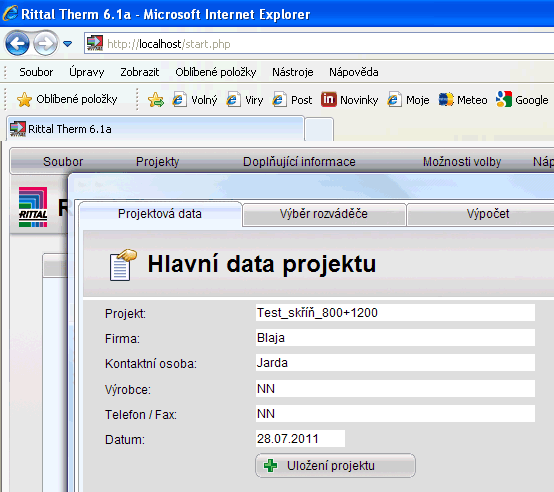

Proto se program otvírá v okně internetového prohlížeče a běží na adrese "localhost". No a je opravdu v češtině.

Nejprve si ale z menu "Projekty" založíme nový testovací projekt.

Rittal Therm software pro výpočet klimatizace

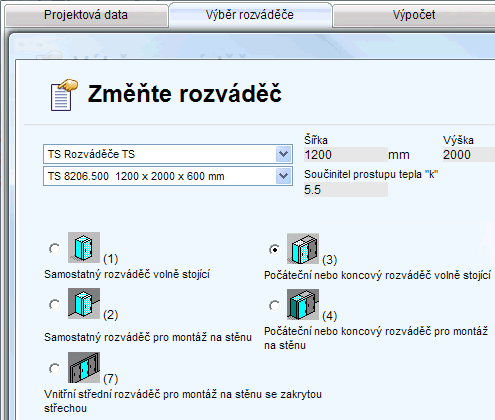

Vybereme si skříň v jaké máme umístěny přístroje. Klidně si zkuste vyzkoušet více variant včetně prázdného rozvaděče, aspoň následně hezky uvidíte, kolik bude nutno chladícího výkonu jen na zajištění správné teploty v prázdné skříni.

Rittal Therm software pro výpočet klimatizace

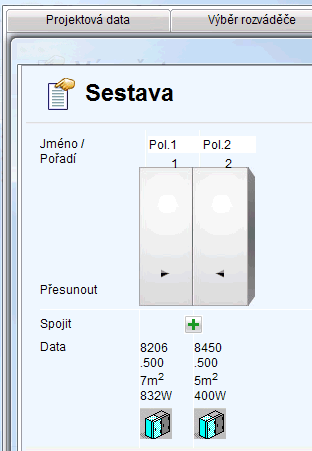

Protože máme dvě skříně u sebe, provedeme jejich sloučení. Jsou přesně vidět typy jednotlivých skříní a instalovaná tepelná ztráta v každé z nich.

Sloučení lépe uděláme až po vložení jednotlivých spotřebičů do skříní, tedy až budeme vidět tepelné ztráty v každé z nich.

Rittal Therm software pro výpočet klimatizace

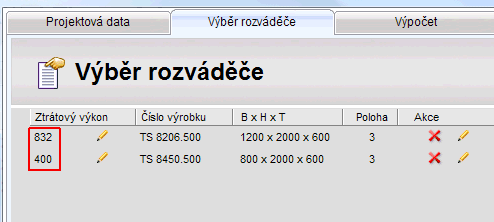

V každé skříni si určíme instalovaný ztrátový výkon, stačí kliknout na ikonku tužky v patřičném sloupci.

Rittal Therm software pro výpočet klimatizace

K dispozici poté máme poměrně obsáhlý seznam zařízení, které se dají do skříně instalovat, rozdělený podle hlavních výrobců. Tento seznam můžeme libovolně editovat a přidávat vlastní přístroje.

Je také zajímavé si v něm jen tak listovat a sledovat tepelné ztráty různých zařízení.

Rittal Therm software pro výpočet klimatizace

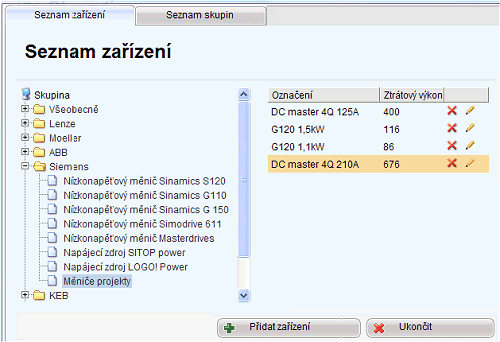

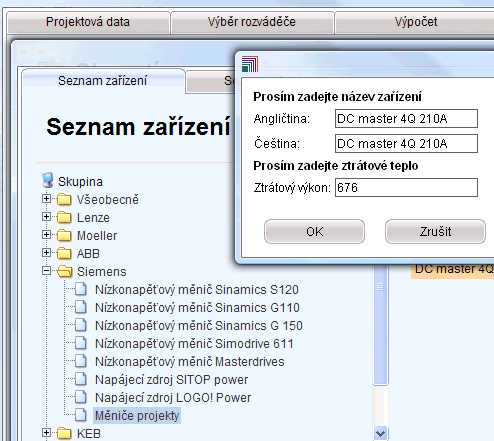

Takže si zkusíme do nové složky "Měniče projekty" přidat nějaké naše používané spotřebiče. U stejnosměrného měniče Simoreg DC master si musíme ztrátový výkon dosadit z katalogu.

Rittal Therm software pro výpočet klimatizace

Na zkoušku nám stačí několik vlastních přístrojů, které budou umístěny v rozvaděči.

Rittal Therm software pro výpočet klimatizace

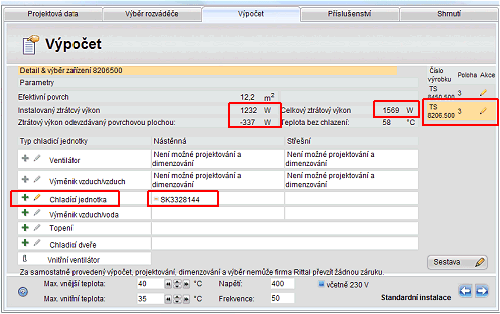

Konečně jsme se dostali k vlastnímu výpočtu. Stačí se přepnout do patřičné záložky. Tady je dobré si všechny údaje přečíst, je to rozhodně zajímavé.

Také vidíme, že jsme se proti již realizovanému projektu moc nespletli. Pokud nyní ale změníme například maximální vnější teplotu, ihned se nám údaje promítnou do výpočtu.

Chladící jednotku je třeba nejprve vložit opět přes patřičnou ikonku.

Rittal Therm software pro výpočet klimatizace

U každé chladící jednotky máme k dispozici kompletní technické informace.

Rittal Therm software pro výpočet klimatizace

Navíc včetně grafických koeficientů chlazení a charakteristickým nákresem proudění vzduchu přes konkrétní jednotku.

Rittal Therm software pro výpočet klimatizace

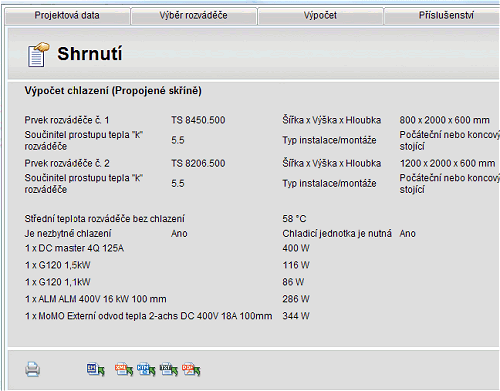

Kompletní údaje o skříních a jejich chlazení včetně výpočtu a dat pro výpočet, můžeme exportovat přes ikonky do známých formátů.

Rittal Therm software pro výpočet klimatizace

Nástroj můžeme také aktualizovat na novou verzi přes internet.

Jak je vidět nebylo to nutné, ke stažení byla k dispozici opravdu poslední verze.

Rittal Therm software pro výpočet klimatizace

Video ukázka výpočtu vhodné klimatizační jednotky.

Rittal Therm v6.1a




Závěr:

Zajímavý software který Vám rychle ukáže, jak na tom jste s návrhem chlazení. Určitě je dobré se podívat jak se mění potřebný chladící výkon v závislosti na okolní teplotě, neboť nástroj vše počítá průběžně a budete velmi překvapeni, jak moc se zvyšuje požadavek na chlazení, jestliže přidáte okolní teplotě pár stupňů nahoru.

Jaroslav Blažek


Doplňující odkazy k článku:

Kontakt na Rittal Česká republika: http://www.rittal.cz/contact/rittal_sidlo/index.php

Download software Rittal Therm: http://www.rittal.com/services_support/downloads/software.asp
