Tohle je kompletní simulační software pro projekty PLC ovládání strojů, technologických celků a pod. Detaily a demostrační verzi programu si můžete stáhnout na webu výrobce Cephalos. Produkt má tak vlastní doménu www.trysim.de, ale všechny odkazy stejně vedou na výrobce. Anglická varianta webu je ořezána, download a ostatní důležité sekce jsou jen v němčině. Přestože samotný nástroj nepotřebuje žádnou instalaci Stepu7 a podobných produktu, takže si můžete simulovat co chcete, primárně je určen pro PLC Simatic S7-300/400. S tím totiž souvisí různé funkce exportů programů apod.

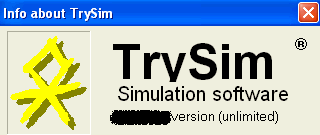

| Instalace je jednoduchá a "uchroustne" si na disku jen asi 8MB. Ikona je jako vyšitá z knih Ericha Von Dannikena. |
 |
| Nevím jak vypadá instalace německé demo verze, ale nějaké omezení určitě bude. V mé verzi fungovala dobře i angličtina včetně nápovědy, jak bude vidět dále. |
 |
 Menu celého nástroje je kupodivu až překvapivě jednoduché. |
 |
| V první řadě je vhodné nastavit vlastnosti CPU. Protože hlavně se předpokládá práce s PLC Simatic S7, najdete tady i byte "Clock memory". |
 |
| Pak už se dají v grafickém editoru, vytvářet všechny možné prvky z knihovny. Nenašel jsem možnost importu vlastních grafik, ani napsání poznámek na plochu. Oken s grafikou můžete mít dost a dost, každé se dá vyvolávat i zvlášť. |
 |
| Vlastnosti jednotlivých objektů připomínají jakýkoliv SCADA nástroj, až na tu "Z" souřadnici. Ta je potom důležitá pro 3D zobrazení (pokud jej chcete využívat). |
 |
| Výběr grafických objektů do editoru je opravdu bohatý. Nejvíc se mi líbil ten automatický hák. |
 |
| Tady už je možnost psát přímo program pro PLC (podobnost se Stepem 7 není náhodná), a taktéž jej vidět "on-line". Tohle je zrovna obvod start-stop butonů z prvního grafického okna. Pokud tento obvod někomu připadá primitivní (což je), tak vše slouží jen k vyzkoušení programu, nejedná se o skutečný projekt. |
 |
| Zajímavý je 3D pohled na stroj. Dalo mě ale dost práce, než jsem nějakou kostičku rozpohyboval, tak jak bylo potřeba. Tady se projeví ta hodnota "Z" souřadnice, je to v podstatě výška objektu. |
 |

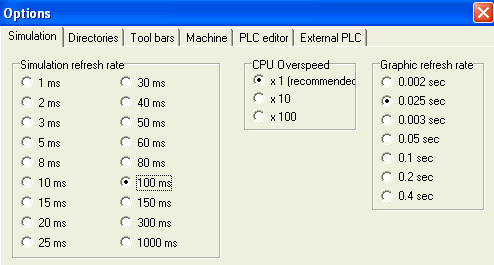

| Možností nastavení simulace jsou bohaté, ostatní záložky v "Options" obsahují podobné detailní nastavení. |
 |
Nápověda programu je propracovaná, obsahuje dokonce i vysvětlení nepřímého adresování.
Závěr : Tohle je program který si každý musí vyzkoušet sám. Osobně si neumím moc představit, že by se nejdříve celý projekt řešil takhle přes simulátor, a až potom v praxi. Vyžadovalo by to asi více času, než při běžném postupu. Právě čas je mnohokrát limitující faktor celého projektu a toho právě bývá stále méně. S instalací se instaluje i spousta příkladů, je vhodné si je projít, sám jsem se k nim často vracel.
|
