Panely řady BTP2000 jsou velmi nízké, mají tedy malou zastavěnou hloubku. Jsou plně dotykové, nenajdete zde žádnou ovládací klávesu. Detaily v online katalogu tady.

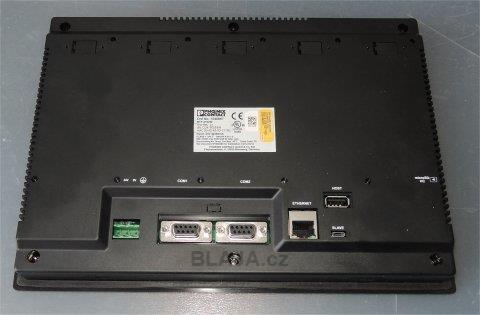

Jen ze zadní strany kromě napájení jsou dva COM porty, dva USB a jeden Ethernet/Profinet. Z boční strany najdeme ještě slot pro paměťovou kartu.

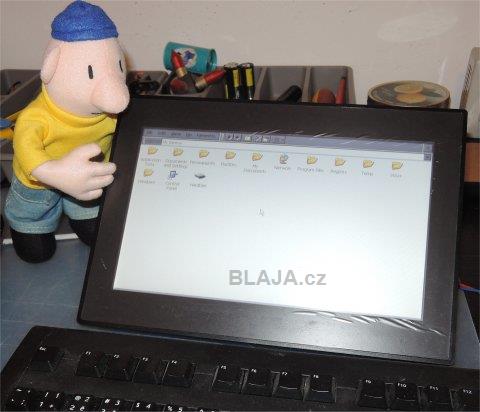

V případě potřeby je možné přes USB připojit standardní klávesnici a zkratkou (např. "Win+e") se pak dostat do prohlížeče (CE-Windows Explorer) souborů a systému, třeba pro nahrání vlastních fontů.
Pro veškeré systémové nastavení platí stejné menu jako u ostatních panelů s Visu+.
Než něco vyzkoušíme a na panelu uvidíme, je nutné instalovat software Visu+ Express, ve kterém vytvoříme projekt pro panel. Poslední verze momentálně byla 2.52.

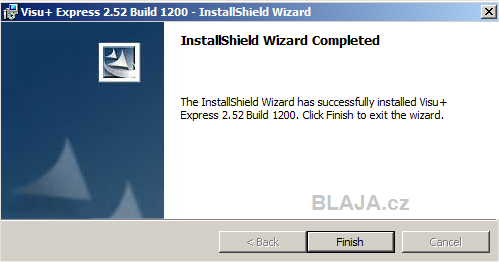

Instalace je bezproblémová, součástí software je také runtime omezený na dvě hodiny. Ten ale nemusíte vůbec využívat, stačí samotný software a nahrát projekt přímo do panelu.

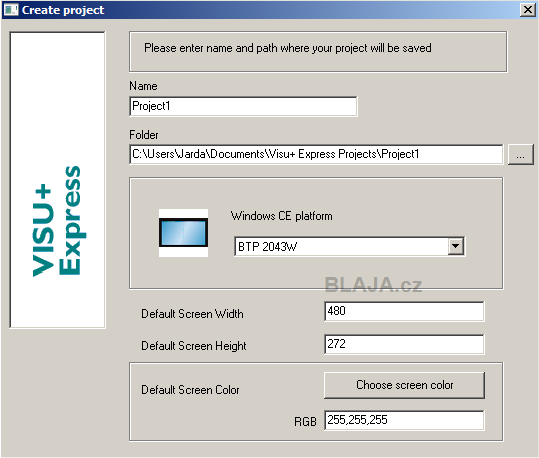

Právě poslední verze software Visu+ Express mají již podporu těchto nových HMI panelů BTP 2000. Tato řada obsahuje tři velikosti panelů, BTP 2102W 10,4" 800 x 480 pixelů, dále BTP 2070W 7" 800 x 480 a nejmenší BTP 2043W 4,3" s rozlišení 480 x 272 pixelů.

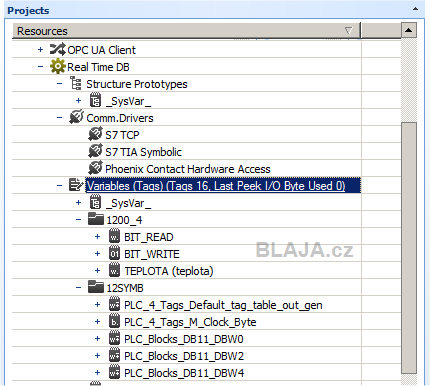

Dále je již vše velmi podobné jako u předchozích typů panelů, viz náš test TP 3120 tady. Vidíme dva vytvořené drivery pro PLC Simatic a dvě složky s tagy, jedny standardní a druhé symbolické, je to shodné s předchozími panely.
Jestliže máme počítač s Wisu+ Express na síti s PLC, můžeme přímo v parametrizaci driveru vyzkoušet spojení. Software si „hrábne“ na síť a najde parametrizované CPU. Nebo taky ne, záleží na správnosti nastavení.

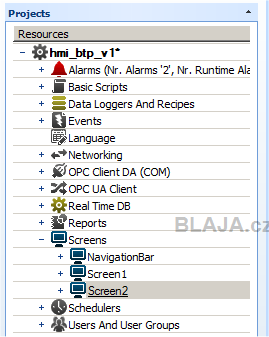

Ještě dvě obyčejné obrazovky s navigační lištou. Tu není nutné používat, klidně si udělejte svoji navigaci s tlačítky přímo na stránce.
Osobně tyto lišty ve skutečných aplikacích také nepoužíváme, máme vlastní navigaci přes své ikony.

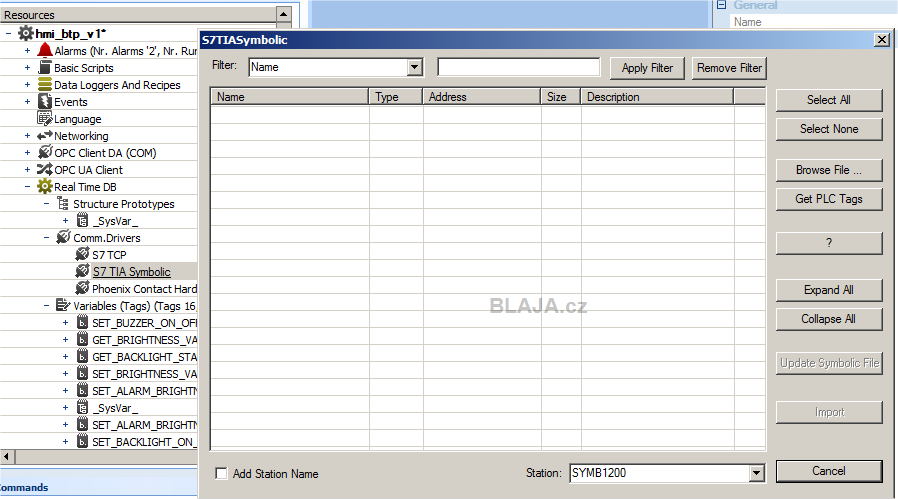

Co se týče importu tagů do projektu, tahle verze Visu+ Express umí již TIA Portal verze 15.1. Nebo přímo „vycucne“ datové proměnné z PLC. To musí byt ale připojeno online.
Klikněte na obrázek pro zvětšení
Import ze všech verzí TIA Portal, schází snad jen V10.5, což byla úplně první verze, asi před deseti lety, pro zvídavé více tady.

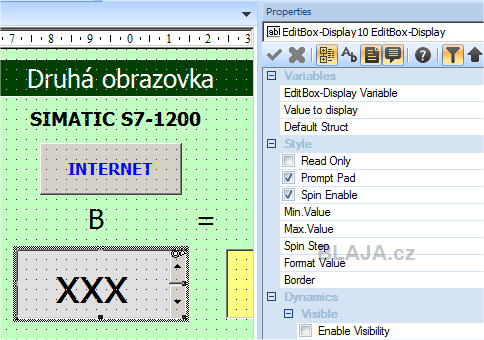

Na rozdíl od minulé verze je nutné pro zadávání proměnných - write, uvolnit pro každé pole numerickou klávesnici na obrazovce, což je ten příkaz „Prompt Pad“.
Nebo při kliknutí na zadávací pole otevřít numerické klávesy a spřáhnout je s patřičným tagem. Obě varianty fungují stejně.
Klikněte na obrázek pro zvětšení
Runtime mode můžete použít nebo ne, pokud je PLC na síti, dá se zkusit, jestli nám aplikace jede a proměnné nějak žijí.
Klikněte na obrázek pro zvětšení

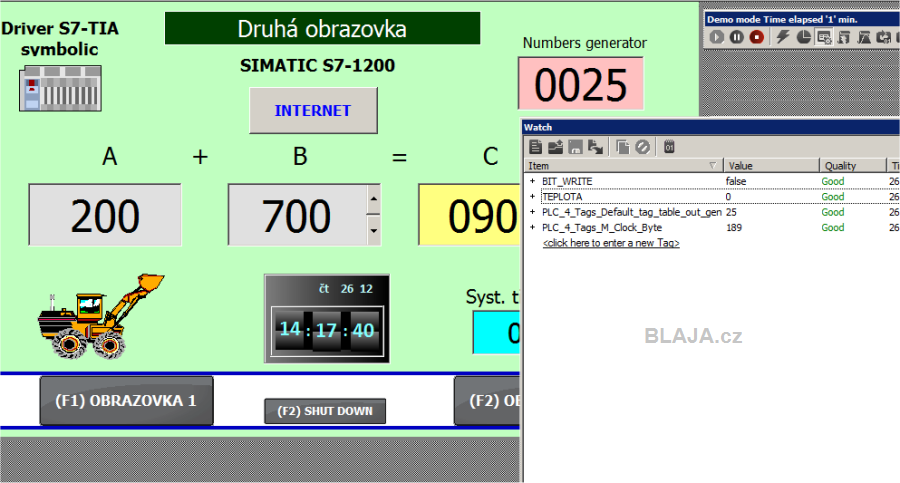

Do sledovacího pole se dají v runtime přidávat tagy které si chceme ověřit.
Pro běžné aplikace a když není PLC fyzicky přítomno, stačí opravit chybky až při nahráni projektu do panelu.
Asi takto nahrajeme projet do HMI panelu, kromě příkazu v seznamu příkazů k tomu slouží i označená ikona v horním menu. Vypadá jako mikrovlnka :)

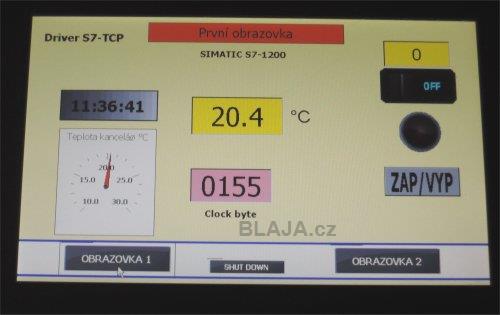

Pak nám vše asi takto pojede. Jedna obrazovka používá driver „S7-TCP“ a druhá ...
... používá driver „S7-TIA symbolic“.
Tak s chutí do toho půl je hotovo.
Jestli chcete tento projekt pro inspiraci, stáhněte si jej tady (jen pro registrované uživatele jako ochrana proti robotům), nebo je k dispozici u podpory Phoenix Contact v Brně.
Mrkněte i na videoukázku z nastavení a chodu HMI panelu BTP 2102W.
https://www.youtube.com/watch?v=a848gNHqMts&feature=youtube
Jaroslav Blažek
