Vyzkoušeli jsme kalibrátor který by vám neměl chybět

  • úterý, 06 srpen 2019 08:12

Pomineme li kalibrátory od značkových firem s cenou i několika desítek tisíc korun, je tento přístroj proti nim jako zjevení. Není určen do přesných laboratoří, ale na žádné údržbě se jistě neztratí, pomůže při nastavení různých převodníků, kontrole analogových kanálů a také termočlánků.


Jednoduchý obal, měřící šňůry s hroty, které mimochodem nejsou vůbec špatné a samotný přístroj VICTOR 71B.
Výrobce z Číny, ale co dnes není z Číny? Koupeno na "Alíkovém" čínském portálu tady. K ceně připočtěte ještě nějakou kačku za clo, dodávka přišla asi za 3 týdny.

victor71b 01

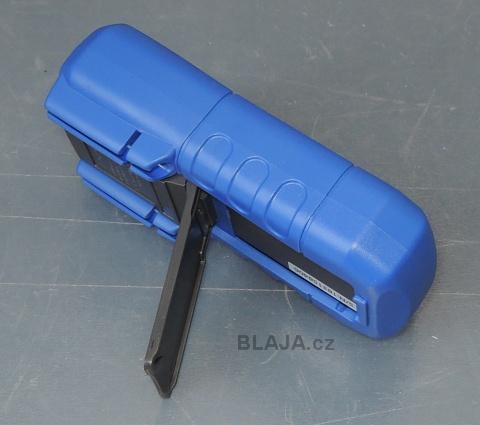

Devět voltů baterie není v balení, kalibrátor pasuje přesně do ruky rozměrem 147 x 75 x 42 mm.

victor71b 02


Ovládání jednoduché, není ani potřeba manuál, všechno funguje naprosto logicky a podle očekávání.

victor71b 03


Parametry všech výstupních signálů, přesnost 0,2% není nejhorší. Takto na deseti voltech 20mV, ale ve skutečnosti s přesnějším přístrojem to bude ještě lepší.
Klikněte na obrázek pro zvětšení

victor71b 04b

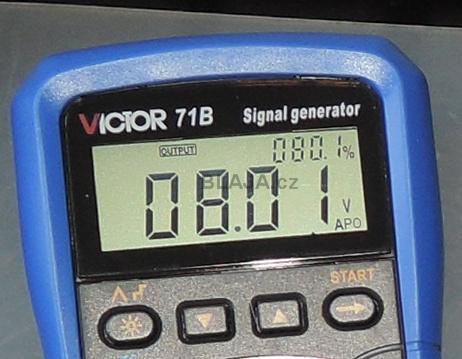

Displej dobře čitelný, ovládá také indikaci zadávání v procentech maximální hodnoty, tady 8,01 V výstupní napětí odpovídá 80,1% rozsahu, který je do 10,00 V.

victor71b 05


Začneme kalibrátorem na výstupu 10,00 VDC a ten měříme dvěma multimetry na rozsahu 20,00 VDC. Zatím používáme přístroje, co na nás vypadly ze šuplíku, kde přesnost není větší než přesnost kalibrátoru.
Klikněte na obrázek pro zvětšení

victor71b 10b


Opět nastavené a změřené kalibrační napětí 5,05 VDC.

victor71b 11

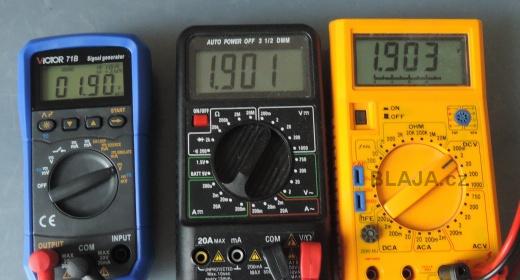

Trochu změny, napětí 1,90 V, ale měřící multimetry přepnuty na rozsah 2,000 V.

victor71b 12


Tohle není 10 voltů, ale 100,0 mV z kalibrátoru. Tady jsou ty multimetry přesné, až je to k neuvěření.

victor71b 13

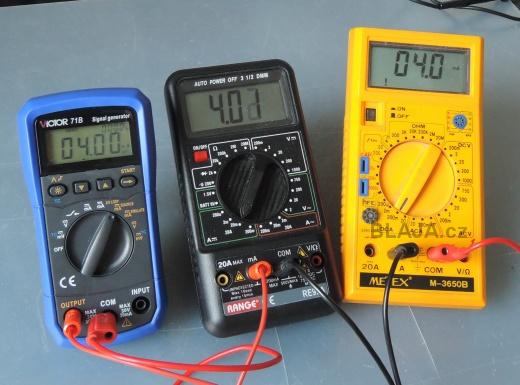

Přejdeme na proudovou smyčku, 4,00 mA. Všimněte si rozdílu v rozsahu měřících přístrojů, žlutý má jen rozsah 200 mA, kdežto černý umí i 20 mA, proto ten rozdíl v zobrazení desetinných míst.

victor71b 14

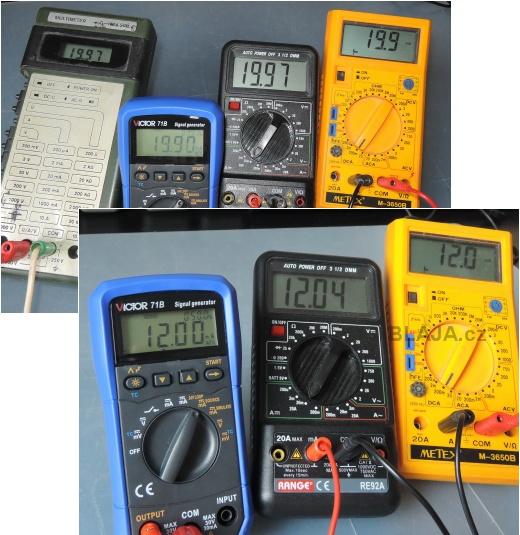

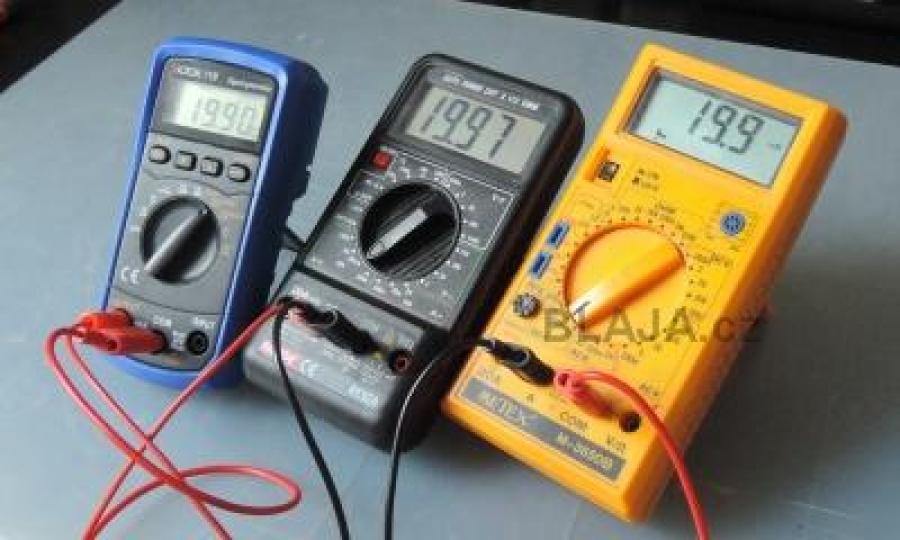

Abychom to neměli stále nudné, 12 mA a 19,90 mA jsme sloučili do jednoho obrázku a dokonce jsme z nespodnějších šuplíků vyhrabali východoněmecký multimetr z roku okolo 1982, a i ten stále funguje a dobře.

victor71b 15

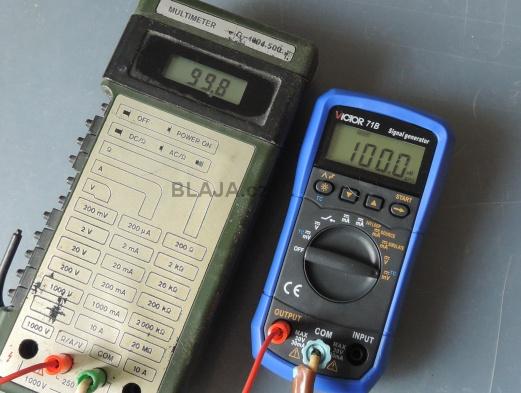

Tady jsme jej ještě zkusili na rozsahu 200 mV s napětím 100 mV. Multimetr má toho již za sebou opravdu hodně, ale měří jak za mlada. :)

victor71b 16

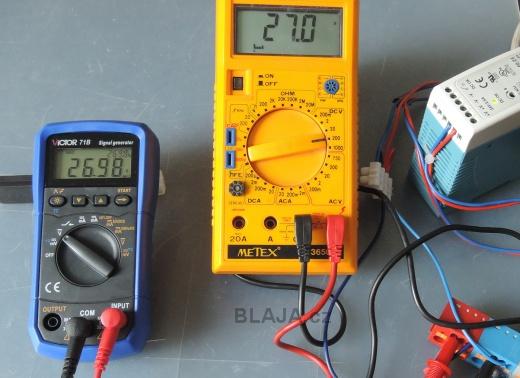

Zbýva vyzkoušet, jak funguje kalibrátor jako multimetr, tedy jak umí měřit stejnosměrné napětí. Maximum je 30 VDC a proudový rozsah do 30mA. Prostě to co kalibruje umí i měřit, vyšší napětí nebo proudy nečekejte.

victor71b 17


Přístroj ještě indikuje obvod, jak velkým nápisem na displeji tak zvukovým signálem, práh indikace je 22kohm - off / 8kohm - on.

victor71b 18

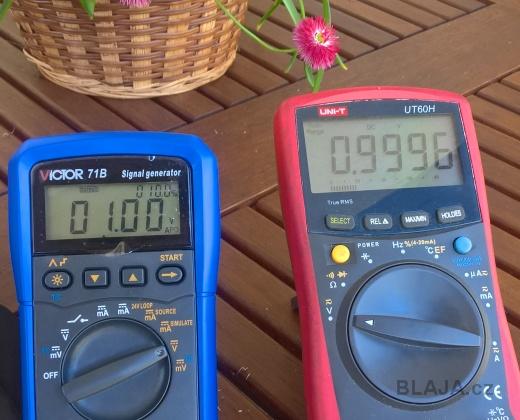

Teď přijde ta zajímavější část, a sice zkouška s přístrojem UT60H, kterému výrobce udává přesnost 0,1% na napětovém rozsahu, což je o stupeň lepší než náš kalibrátor. Výstup 1,00 V.

victor71b 20

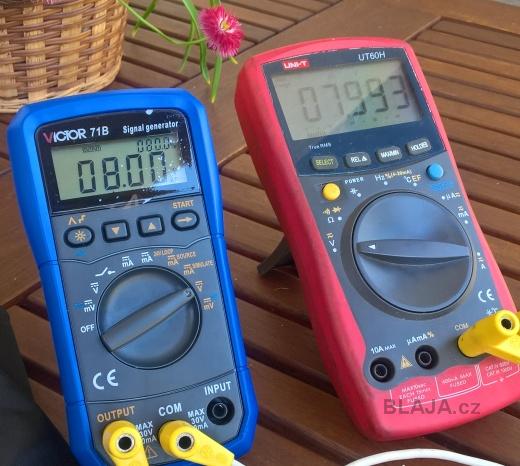

Je vidět že červený přístroj má ještě jedno desetinné místo navíc. Výstup 8,00 V.

victor71b 21

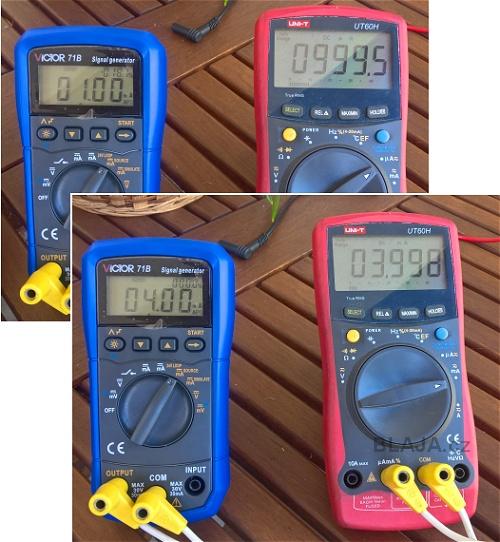

Dva v jednom, horní 1,00 mA, dolní 4,00 mA. Není to vůbec špatné.

victor71b 22


Na závěr 20 mA. Překvapilo nás to. Když jsme si přístroj koupili, tak jeden z kolegů zapochyboval něco ve smyslu "Čínský šunt s desetiprocentní chybou", což se ukazuje jako neplatné tvrzení.

victor71b 23


Trochu pohledu do zákulisí, jak jsme pro vás zkoušeli.

victor71b 24


Podívejte se i na videoukázku jak nám to měřilo:

https://www.youtube.com/watch?v=3GuLgXX2ANs&feature=youtube


Závěr:

Překvapení jistě, přístroj funguje nad očekávání přesně a ruku na srdce, za ty peníze je to „Amerika“. Již jsme jej využili na kontrolu převodníku napětí z bočníku na 10 VDC, sehnat někde regulovaný signál 0 - 60mV není zase tak ihned a tento přístroj jasně vyhověl.
