Složka s projektem, jak je vidět podle přípony byl vytvořen v TIA Portal verze 17.
Tak jej v V17 zkusíme otevřít. Projekt není úplně malý, takže i GSD soubory načíst z projektu chvíli trvá.
A tady se vše dost často ihned zasekne, prostě něco softwarového schází. A sice software Startdrive V17, což je podpora měničů Sinamics G. Bez této podmínky projekt nelze otevřít.
Klikněte na obrázek pro zvětšení
Opravdu nic takového v TIA Portal V17 nemáme. Drobná poznámka, neznamená že co je zde instalováno je funkční, jak uvidíme dále. Instalace je jedna věc a platná licence druhá. Tak vzhůru na to.
Jedná se o starší projekt proto verze V17, nyní již existují verze Startdrive V18 a Startdrive V19 a tak dále až do aktuální vydané verze Startdrive V20.
Startdrive V17 stáhneme ve formátu ISO jako registrovaný uživatel z webu podpory Siemens. Jak je vidět V17 má i SP1 a SP2 ale nám bude stačit požadovaná verze V17. Tato instalace je použitelná jak pro verzi Basic, která je zdarma, tak pro verzi Advanced na kterou potřebujeme licenci. Ta mimo jiné umožňuje parametrizovat a využívat Safety funkce v měničích.

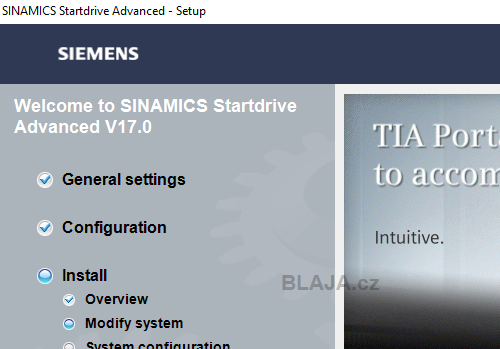

Stažený 5GB ISO soubor ve Windows jednoduše rozklikneme a spustíme z něj aplikaci Start. Je to jako DVD v mechanice.
Nainstalujeme Startdrive V17 zhruba za třicet minut. Doba ale závisí na výkonu notebooku, typu disku atd.
A je to. Měniče typu G120 jsou zřejmě použity v projektu.
Otevřeme znovu projekt a jeho konfigurace je aktualizována.
Konečně vidíme, co je v projektu použito. CPU 1513, HMI TP1200 a jeden měnič G120. A dále v ungrouped zařízeních...
... jsou desítky dalších účastníků, frekvenční měniče, serva a PLC řady Smart o čemž bude řeč dále.
První důležitá informace, vidíme, na jaké síti to jede. To se dá jistě zjistit přes "dosažitelného účastníka" v TIA Portal, ale tady máme aspoň malý náskok.
Klikněte na obrázek pro zvětšení

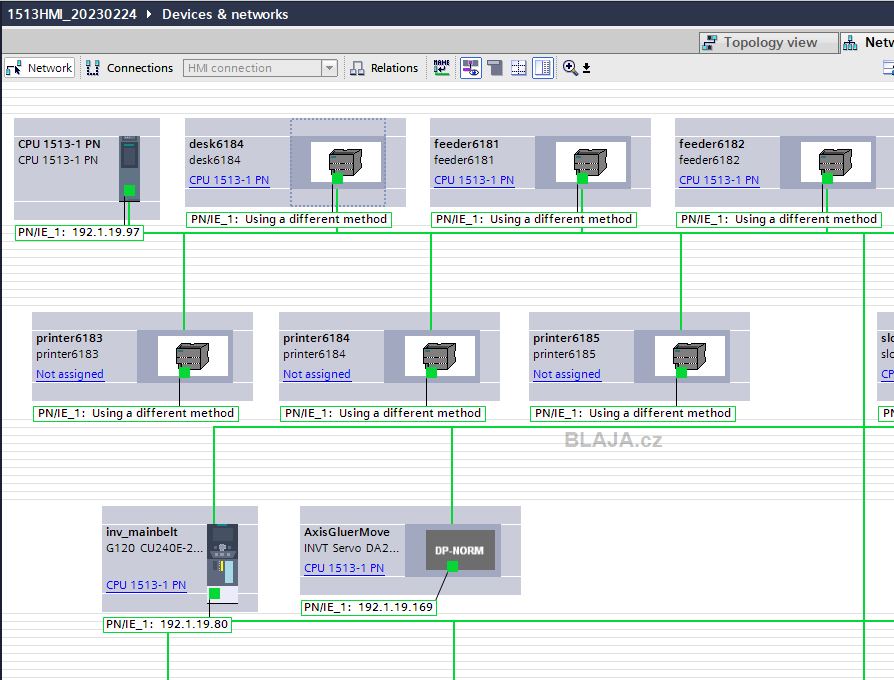

Síťový náhled v HW konfiguraci. Tohle jej jen menší část všech zařízení na síti. Zajímavé jsou ty, které nemají IP adresu.
Klikněte na obrázek pro zvětšení
Jedná se o PLC řady 200smart, CPU SR20 a vyšší.
Je to Siemens, vypadá to jako S7-1200 a S7-200 dohromady a nepasuje na to TIA Portal ale MicroWIN SMART. Je to živá řada, ale dostupná jen v asijských zemích.
Frekvenční měnič je ale v pořádku G120 s CU240E. A nepoužívá žádné safety funkce, telegramy jsou standardní.
Klikněte na obrázek pro zvětšení
Pokud bychom chtěli bezpečnostní funkce v měniče a v komunikace s měničem použít, TIA Portal nenajde licenci pro Startdrive Advanced. Nabídne ale vygenerování trial licence.
To my zatím nechceme, takže k nastavení bezpečnostních funkcí nemáme zatím přístup, což nevadí.

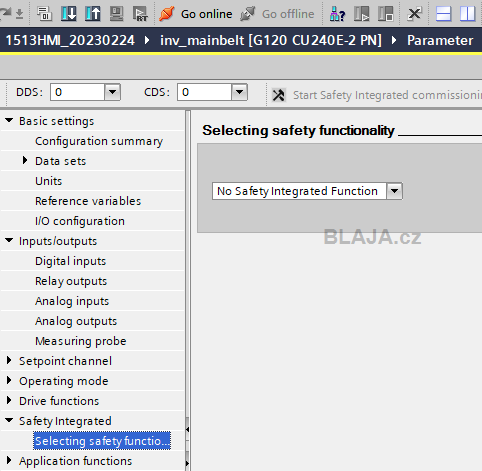

Také v parametrech nastavení měniče nejsou bezpečnostní funkce aktivní.

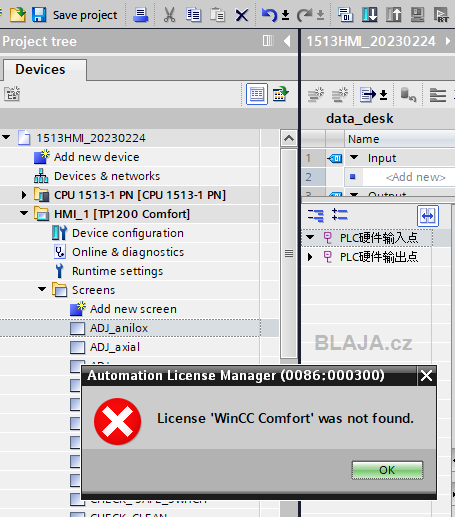

Také nemáme aktivovánu licenci pro WinCC Comfort nebo vyšší, takže nemůžeme vidět, jak jsou udělány jednotlivé obrazovky v HMI TP1200.
Rozdíl mezi Wincc Basic, Comfort, Advance and Professional najdete třeba na fóru Siemens tady.
PLC program máme přístupný, ale je potřeba se prokousat i nějakými čínskými znaky.
Klikněte na obrázek pro zvětšení
Koukněte na video instalace Startdrive V17. One minute video.
Závěr:
Takže zbývá licence pro WinCC, aspoň Comfort, a protože máme i soubory z MicroWIN SMART tak nějak zkusit někde nainstalovat i Software pro tyto asijská PLC.
