PROFIsafe I/O periferie řady Axioline F a safe PLC Simatic

  • středa, 26 červenec 2023 12:12

Bezpečnostní PLC Simatic a I/O periferie třetí strany, tentokrát Axioline F od Phoenix Contact. Jak to udělat aby nám to vůbec fungovalo? Není to úplně jednoduché, což ale v případě bezpečnostních prvků není téměř nikdy.


Vazební člen Phoenix Contact AXL F BK PN TPS, číslo 2403869 k tomu držák pro čtyři I/O moduly řady Axioline Smart Elements, které nemusí být osazeny všechny.

axlfbkpn1 01

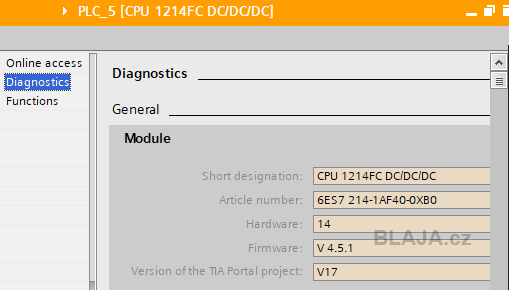

Pro úplnost verze TIA Portal a bezpečnostního PLC Simatic S7-1200.

axlfbkpn1 22


Tak a tohle je ta situace ihned na začátku, červená LED SF neustále signalizuje problém.
Jestli totiž dále parametrizujeme celou periferii a něco nám nebude správně fungovat, bude nás tohle hlášení a chyba neustále plést.

axlfbkpn1 02

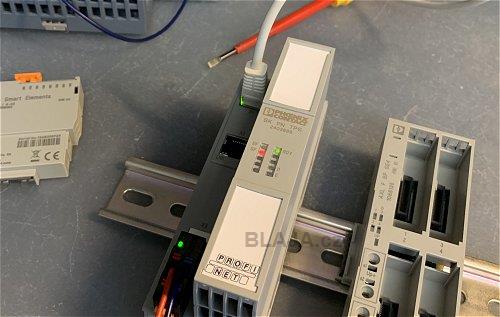

Chyba trvá i po osazení modulů a parametrizaci sestavy, i když sestava celkem funguje. Takže si nejprve ukážeme, jak se této "chyby" zbavit, pokud nastane. Totiž u některých verzí periferie nemusí nastat.

axlfbkpn1 03

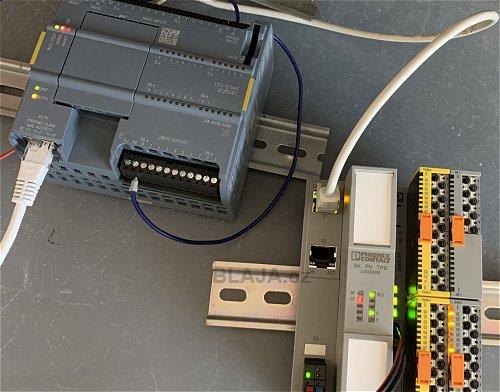

Použitý coupler AXL F BK PN TPS, 2403869. Důležitá je podpora PROFIsafe, tedy osazení bezpečnostních modulů do I/O sestavy.
Vše potřebné pro coupler, jako GSD soubory, firmware, manuál atd. si stáhneme tady.

axlfbkpn1 10


Podle použité verze TIA Portal potřebujeme z webu Phoenix Contact patřičný GSDML soubor. Použili jsme verzi 2.35 pro TIA Portal V17.

axlfbkpn1 11


Tak a jsme připojeni k modulu.

axlfbkpn1 12

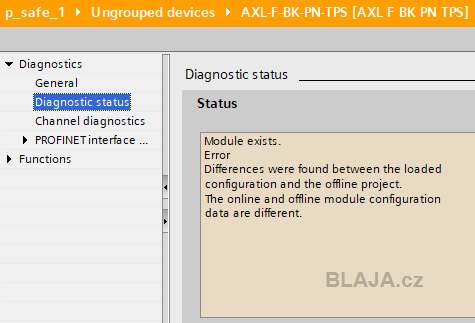

Tak a po parametrizaci a připojení k PLC nám červená LED na coupleru a diagnostický status periferie oznamuje tuhle chybu.

axlfbkpn1 13

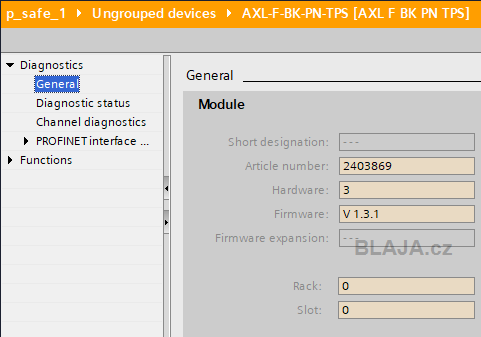

Koukneme na verzi firmware coupleru BK PN TPS, aktuálně 1.31. Právě to se totiž ukázalo jako příčina potíží.

axlfbkpn1 14

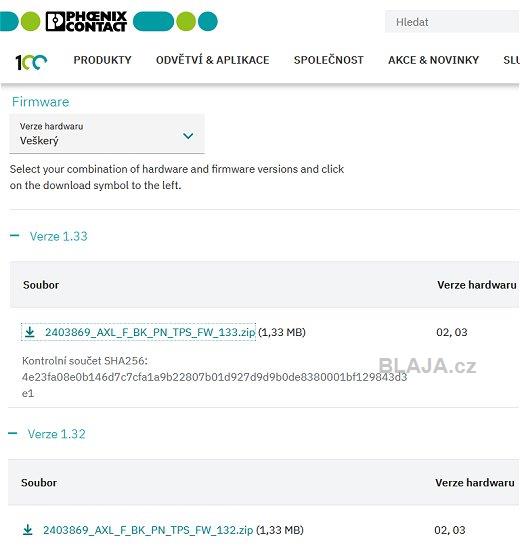

Pro uvedený coupler totiž existují i vyšší verze firmware, 1.32 a 1.33. Která bude stačit?

axlfbkpn1 15


Stačí 1.32 a v přiloženém textovém souboru u firmware vidíme proč. Již verze 1.32 opravuje nepřesnost, která způsobuje aktivaci červené LED a uvedeného hlášení.

axlfbkpn1 16


Aby to nebylo tak jednoduché, budeme potřebovat i poslední 2.40 verzi software pro update firmware.

axlfbkpn1 17

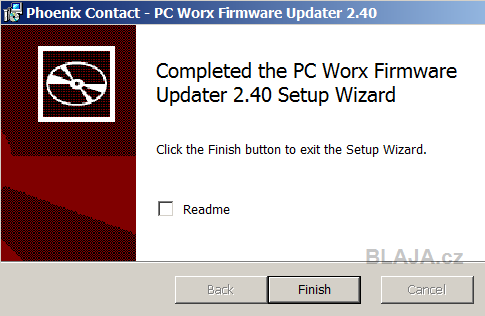

Instalace updateru proběhne ale velmi rychle a bezpečně.

axlfbkpn1 18

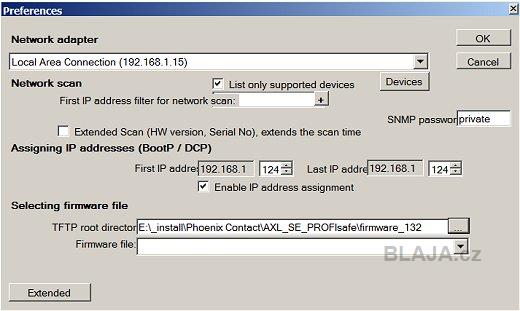

Stačí poté jen do updateru zadat cestu k souboru s novým firmwarem 1.32.

axlfbkpn1 19

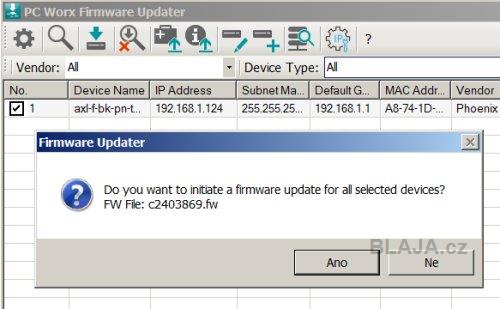

A po automatickém vyhledání coupleru na síti, jen potvrdit update firmware.

axlfbkpn1 20


Hotovo. Z firmware 1.31 jsme úspěšně přešli na 1.32.

axlfbkpn1 21


Vše zkontrolujeme po online připojení na AXL F BK PN TPS periferii, IP adresa 122.

axlfbkpn1 23


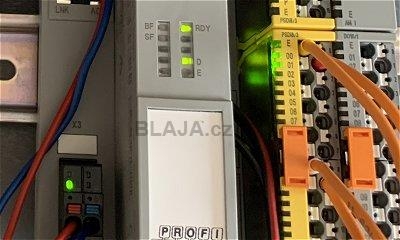

Coupler AXL F BK PN TPS, 2403869 se správným firmware 1.32 nebo vyšším.

axlfbkpn1 24


Také celá sestava PLC a periferie Phoenix Contact je najednou bez potíží..

axlfbkpn1 25

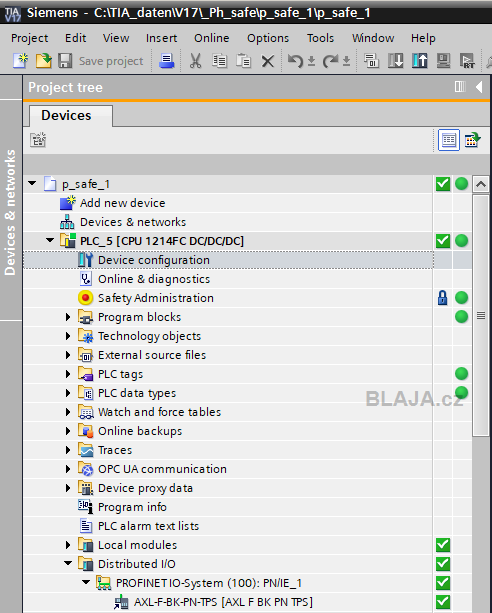

Takto bude bezpečnostní sestava vypadat, pokud vše správně nastavíme. Jak a co ještě budeme potřebovat to si ukážeme příště.

axlfbkpn1 04


Závěr:
I když by se zdálo, že jsme to tentokrát vzali z opačné strany, tak ne. Hodně jsme se potrápili, než jsme přišli na ten problém ve firmware, což by nás nenapadlo, neustále jsme hledali chybku někde jinde. Ovšem v případě nového coupleru stačí jen verzi firmware překontrolovat, nový coupler by měl být vybaven poslední firmwarovou verzí.
Po opravě se můžeme v klidu věnovat parametrizaci bezpečnostní sestavy a připojení bezpečnostních RFID snímačů polohy na dveřích.



 Jaroslav Blažek
