Opravu provedla společnost Deus Automation a ve spolupráci se společností Siemens, plně v duchu cirkularity, kdy zůstaly zachovány téměř všechny původní prvky. Díky opravě se Kafkova hlava bude točit nejméně dalších 20 let. Během kompletní opravy, která trvala 6 měsíců (z toho 15 dní představovala demontáž a 40 dní opětovná montáž), byla provedena demontáž jednotlivých pater, která byla rozebrána, každé na šest segmentů. Proběhlo i kompletní vyčištění pláště a všech dílů, napřed vodou, následně chemicky s finální úpravou leštěním.
Zásadní součástí opravy byla kompletní revize servomotorů Siemens, kterou provedli odborníci na specializovaném pracovišti Siemens v Liberci.

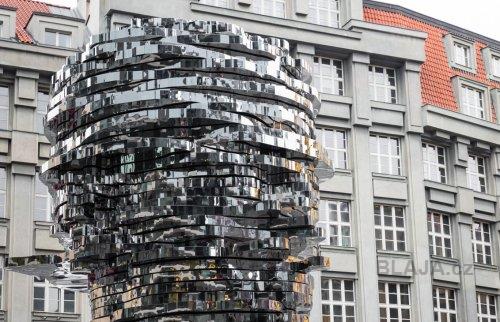

Největší obdiv si získaly animace, kdy se všech 42 pater rozpohybuje a vytváří úchvatné vizuální efekty. Hlavní představení probíhá každou celou hodinu, nicméně i v mezidobí Kafka v nepravidelných intervalech mění svou tvář. Podívejte se na video v závěru článku.
Činnost celé sochy řídí systém Siemens Simotion P320 s dálkovým přístupem, komunikační sběrnice Profinet řídí měniče frekvence Siemens Sinamics S120. Aktuálně je socha připojena ke strojní síti Deus Automation (Deus Machine Network) která umožňuje vzdálený servisní a diagnostický přístup k řídícímu systému. Toto řešení pomáhá při prevenci a diagnostice chyb, jakož i k vzdálenému monitoringu díla.
V dalších letech bude na Kafkově hlavě probíhat pravidelná údržba, tedy kontrola mechanismů, mazání ozubení, doplňování maziva do ložisek, kontrola šroubových spojů, vůle ozubení a převodovek i kontrola řídicích systémů, elektrovýzbroje, referenčních snímačů a nastavení referencí. Majitelem sochy i vedlejšího obchodního centra Quadrio je společnost CPI Property Group, která byla investorem opravy.

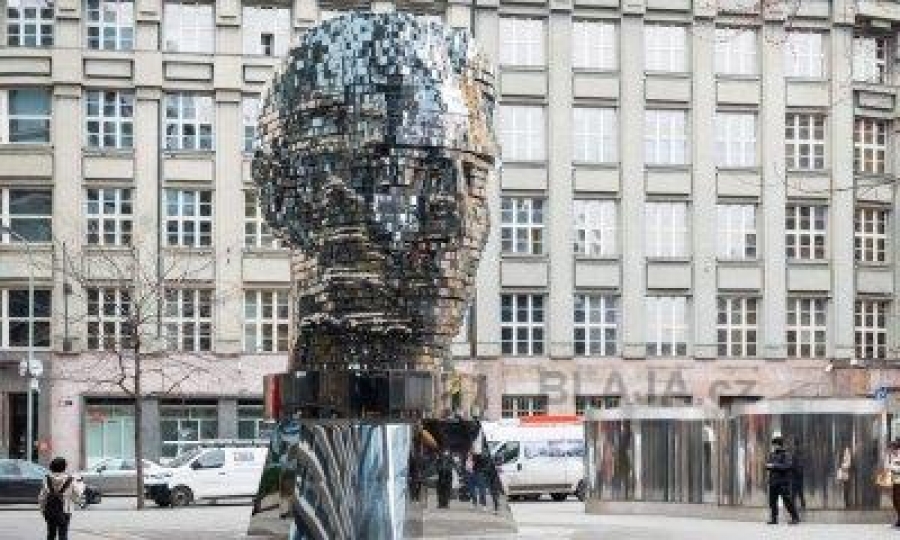

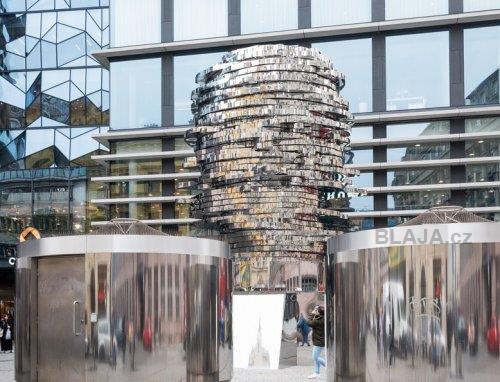

Kafkova hlava ve faktech a číslech:
Autor David Černý
42 pohyblivých pater
Výška 11 m
Rozpětí nejširšího patra 5,6 m
Hmotnost 42,5 t po opravě (před opravou 40 t)
Hmotnost nejlehčího patra 460 kg a nejtěžšího 1 150 kg
252 větších konstrukčních segmentů
42 motorů, převodovek a ložisek o průměru 1 690 mm
1 500 m2 nerezového plechu
16 300 ks spojovacího materiálu
Cca 1 km kabelů
Uvedení do provozu 2014, oprava 2023/2024
.
Jak se hlava pohybuje, video je zde: https://www.youtube.com/watch?v=Nm15Qb4NFwg
Jaroslav Blažek
