Opláštění a navařování se často zaměňují. Zatímco obě techniky spadají do skupiny navařování, podívejme se na klíčové rozdíly mezi opláštěním a navařováním.
Opláštění se zaměřuje na odolnost proti korozi. Na základní kov nanášíme vrstvu korozivzdorného materiálu (jako je nerezová ocel nebo slitiny niklu), abychom jej chránili před chemickým napadením. Proces vyžaduje pečlivou kontrolu ředění mezi kovy pro udržení odolnosti proti korozi a cílem je vytvořit hladkou, souvislou ochrannou vrstvu.

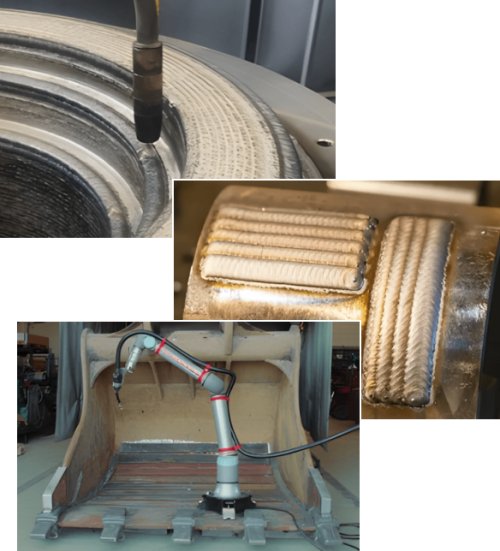

Naproti tomu u tvrdonávaru jde o odolnost proti opotřebení. Na místa, která jsou vystavena silnému oděru nebo nárazu, nanášíme tvrdé slitiny odolné proti opotřebení. Povrch nemusí být tak hladký jako u opláštění a často jej aplikujeme ve „vzorech“, které nám pomohou zvládnout opotřebení. Důraz je kladen na vytvoření tvrdého povrchu, který odolá fyzickému namáhání spíše než chemickému.
Povrchová úprava v SmoothTool pokrývá jak navařování, tak opláštění, protože umožňuje uživateli snadno a rychle vytvářet programy pokrývající velké povrchy. Uživatel si může vybrat ze 3 možností:
Ploché povrchy, zakřivené plochy – podél a zakřivené plochy – napříč.
Pojďme si ve zkratce ukázat, jak rychle, jednoduše a intuitivně lze takový již relativně složitý svářecí program připravit. Na dotykovém terminálu kobota po kliknutí vlevo v menu na „SmoothTool“ a konfiguraci vašeho „Počátečního bodu“ (Init_point) vyberte „Surfacing“ z nabídky šablon.
screen1.
Klikněte na obrázek pro zvětšení
Celé menu je již připraveno také v českém jazyce.

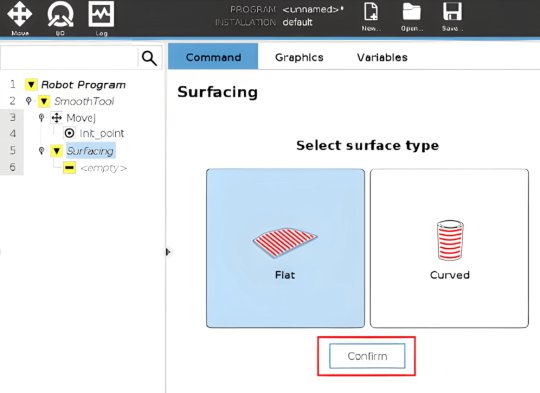

Následně vybereme možnost Plochý (Flat) a stiskněte Potvrdit (Confirm).

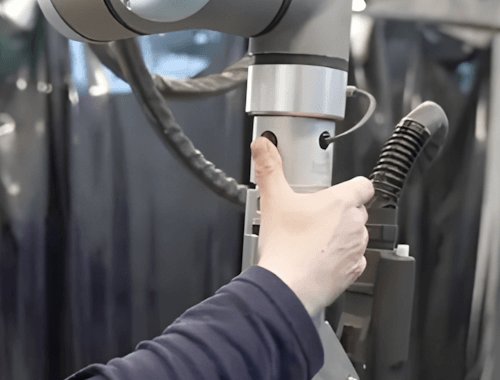

A dále se už jen pomocí tlačítek na ovládací přírubě namontované přímo na kobotovi dotvoří celý program.
Například:

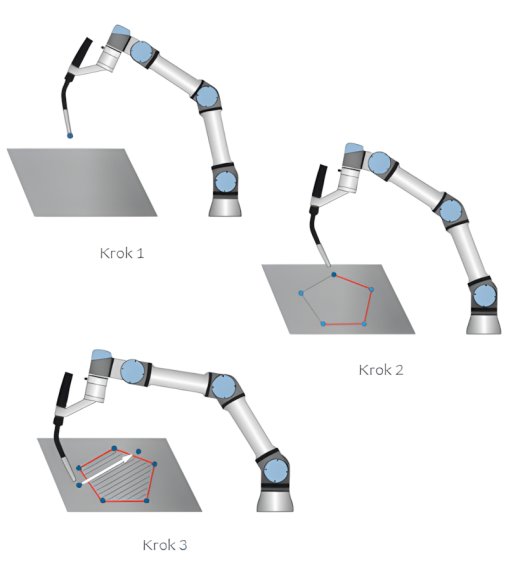

Krok 1: modré tlačítko pro nastavení „Počátečního bodu“ na místě, kde bude aplikován návar. Dlouhým stisknutím Modrého tlačítka přejdete k dalšímu kroku průvodce.
Krok 2: Krátce stiskněte Modré tlačítko pro každý bod obrysu návaru. Dlouhým stisknutím Modrého tlačítka přejdete k dalšímu kroku průvodce.
Krok 3: Krátký stisk Modrého tlačítka pro označení směru a orientace výplňových svárů. Dlouhým stisknutím Modrého tlačítka přejdete k dalšímu kroku průvodce.
Software automaticky vypočítá rovinu svaru. Pokud chcete rovinu dodatečně korigovat, toto je možné přepnutím na „Manuální režim“.

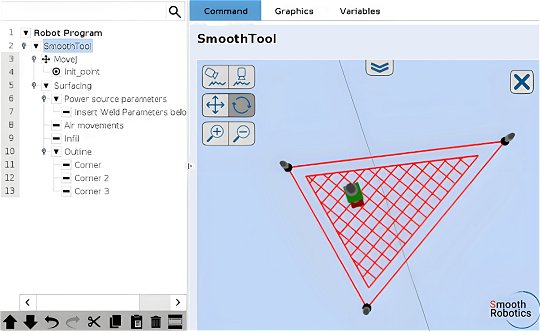

Uzel Surfacing je nyní plně naprogramován, čímž se jeho barva v menu změnila ze žluté na bílou. Nyní můžete upravit parametry spojené se svary v tomto programu a připojený zdroj energie nebo alternativně zobrazit náhled svarů v 3D náhledu.
Dále je možně upravovat obrysový svár či více svárů, oddělení či překrývání svárů, odsazení výplňových svárů od obrysových, styl výplně – přímky či síťovina a mnoho dalšího.
Na závěr stačí vybrat preferovaný svářecí zdroj z široké nabídky, případně přímo na ovladači kobota upravit parametry sváření a můžeme začít produkci.
Klikněte na obrázek pro zvětšení
Koukněte na videoukázky navařování tvrdonávaru lžíce bagru. One minute video.
Jaroslav Blažek
