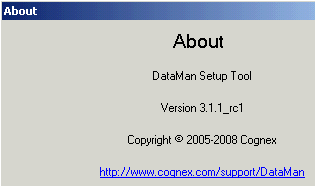

Celá čtečka je dost malá, ale umí prakticky vše. K nastavení je nezbytný software "DataMan Setup Tool" ve verzi 3.1.1, není placený, takže se dá stáhnout z netu. Bez samotné čtečky je na nic, neboť celé menu je přístupné, až po připojení čtečky. Příjemné je, že po nainstalování nástroje se na disk rozbalí i nějaké manuály a popisy, takže už nemusíte nic moc dále stahovat.
|
Takhle to vypadá, červené světlo je na zlepšení rozpoznávání, má nějakou ideální vlnovou délku.
|
 |
|
Komunikace, napájení a ostatní je vyvedeno na 15-ti pinovým VGA konektoru. K tomu je třeba další kablík z 15pina VGA na 9pin Cannon, kde na straně VGA je v konektoru vyveden vstup pro napájení. Ten byl tak atypický, že jsem musel od kolegy získat nějaký vietnamský univerzální zdroj a ten jeho konektor ještě zmáčknout kleštěma. Vnější průměr byl totiž dobrý, ale malý moc tenký.
Dá se ale koupit přímo originál zdroj i se správným konektorem.
|
 |
|
Takhle to vypadalo kompletně na stole pro zkoušení. Čtečku je vhodné nejdříve připojit přímo do COMu v PC se softwarem, až se nastaví a funguje, tak pak do PLC.
|
 |
|
Patřičný software je balík cca 200MB, ale nainstaluje se bez problémů. Několi ukázek je níže, jsou dost zajímavé.
|
 |
| Tohle je menu při připojené čtečce. Bez ní je viditelné a přístupné jen první "Connect to Reader". |
 |
|
Jakmile čtečka přečte kód, okamžitě se zobrazí jeho obsah (je níže a není teď vidět) a i pozice kde byl kód zachycen. To je výborné pro seřízení vzdálenosti a okna záběru. Vše je vidět "on-line".
Můj datamatrixový kód byl velikosti asi 5x5mm a jeho čtení je podstatně složitějsí než čárový kód třeba v obchodě. Je to vše ale otázka čtečky, ta jej buď přečte, nebo ne. Jak mě informovali z Applicu, jiná varianta neexistuje.
|
 |
|

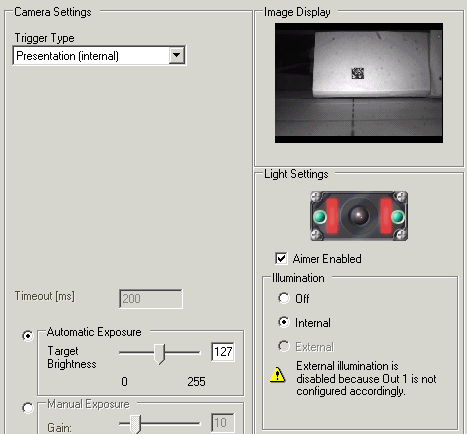

Tady je vidět okno s nastavením kamery. Důležité je triggrování, čtečka má totiž i externí digitální vstupy, ktarými se dá čtení spouštět nebo synchronizovat. Pro mou aplikaci, ale potřebuji interní triggr, viz dále.
Samozřejmě software umožňuje spoustu dalších nastavení, které se dají uložit do souboru.
Poznámka, při změně některého z parametrů, je třeba nastavení uložit do čtečky a tu pak vypnout a zapnout.
|
 |
| Sestava Simatic S7-300, jen CPU314 a komunikační procesor RS232 CP340-1AH02-0AE0. Stačí, neboť data je třeba jen číst. |
 |

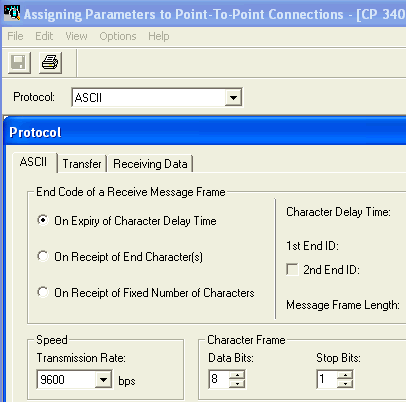

| V HW konfiguraci nastavit protokol ASCII a přijatý telegram na čas, neboť pokaždé je zpráva jinak dlouhá, záleží na délce znaků v damaxu kódu. |
 |
|

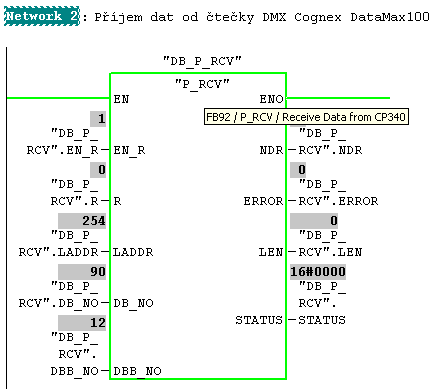

Příjem znaků v PLC zajistí standardní blok Siemens, kde je jen nutno nastavit kam se přijaté data "vrhnou", tedy nějaký datový blok dostatečně dlouhý, aby dokázal přijmout patřičnou délku dat.
Všechny tyto bloky jsou na CD s komunikačním procesorem, ale z minulých pokusů i tady na Odkazy+Down.
|
 |
| Takhle vypadal datamatrixový kód který jsem četl. Ten se dá vygenerovat a vytisknout buď speciálním softwarem (ten je ovšem placený), nebo přímo "on-line" na netu a vytisknout. Těchto generátorů je dost, mě stačil tento zde, ikdyž vložil do kódu vždy na začátek znaky DEMO. Dokonce i Siemens má svůj generátor tady. |
 |
|

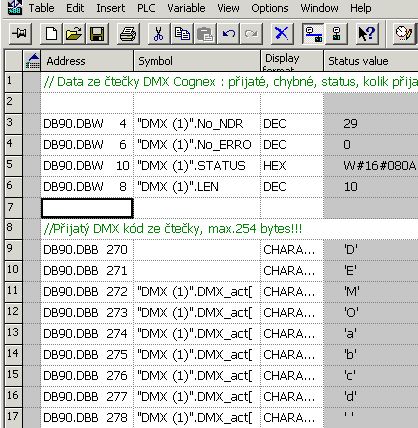

Ve stausu jsou vidět přijaté data. Ještě jsem si udělal pro sebe počítání přijatých telegramů, všechny jsou dobré a obsahují znaky "DEMO abcd".
V podstatě, pokud je kód na papíře, tak stačí před čtečkou mávnout papírem, ta pípne a data jsou na místě. Funguje to perfektně. Akorát při skutečné aplikaci si bude potřeba pohrát s nastavením čtečky, záleží totiž na podkladu kódu, jeho kvalitě a i velikosti.
Ve čtečce se dá nastavit zajímavá funkce, a to, nečíst stejný kód dvakrát. To je fajn, nemusí se ošetřovat vícenásobné čtení, neboť když je kód před čtečkou, tak ta data chrlí ven rychlostí "atomové reakce". což někdy není to pravé, stačí jednou a dost.
|
 |

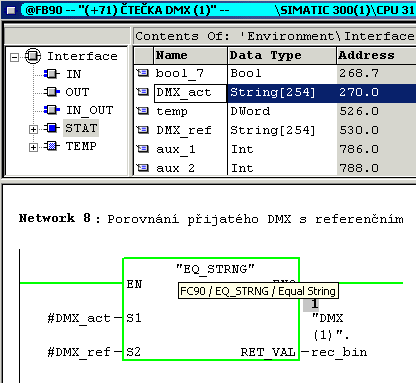

| Ještě jsem vyzkoušel porovnat přijaté telegramy. V knihovně Stepu7 je blok pro komparování stringů (jak mě poradil kolega J.B.) a ten je pro to jak dělaný. Jen si musíte přijaté telagramy uložit do statických proměných v DB (viz. obrázek), neboť blok neumí porovnat stringy v různých DB pomocí pointeru, tedy např. příkazu P#DB10.DBX0.0 BYTE20. |
 |
Závěr : Nakonec se přijmutí dat ze čtečky ukázalo jako jednodušší než jsem čekal. Větší práce je s nastavením samotné čtečky, kde je nastavovací software nezbytný.
|
