KW2G nový elektroměr s možností rozšíření externími moduly

  • čtvrtek, 22 prosinec 2011 03:00

Logo pohon KW2G nový elektroměr s možností rozšíření externími moduly.

Společnost Panasonic Electric Works přichází na trh s novinkou - KW2G modul pro měření elektrické energie, který jako první je rozšiřitelný až sedmi externími moduly. Navíc umožňuje záznam dat a parametrizaci modulů přes vlastní software.

Že měření spotřeby elektrické energie už nemusí být jen doména velkých přístrojů, které Vám instaluje distributor energie, ukazuje společnost Panasonic Electric Works na svém přístroji Eco Power Meter KW2G.


Přístroj je jako první možno rozšířit o další měřící moduly, takže můžete například měřit pro každou kancelář spotřebu zvlášť. Uchycení je na klasickou DIN lištu, tedy vestavění do zástavby nebude činit žádný problém, rozměrově si hlavní modul řekne o 50x90x95mm, rozšíření má pak poloviční šířku.

KW2G modul měření spotřeby el.energie


V případě nutnosti více měření, nacvakneme jednoduše další modul za hlavní jednotku, připojíme vstupní signál a je to. Pokud použijeme jednofázové měření, umožní modul zaznamenat dva vstupní kanály, u třífázového odběru pak jeden kanál na modul. Cyklus měření je 100ms, přesnost 1% F.S. + 1digit.

Poznámka: přesnost 1% F.S. znamená z plného rozsahu, ne z měřené hodnoty.

KW2G modul měření spotřeby el.energie



Rozšíření je možné maximálně o 7 modulů, při jednofázovém napájení tak můžeme měřit 16 "odběratelů", 2 v základní jednotce a 14 v rozšiřujících modulech.

KW2G modul měření spotřeby el.energie



Zapojení modulu je tradiční, v manuálu najdete detailní návod pro všechny varianty napěťového a proudového zapojení. Proudové měřící trafa jsou také v nabídce jako příslušenství, nic ale nebrání použít jakékoliv vlastní.

Pro komunikaci s dalším zařízeními má Eco Power Meter rozhranní RS485 (Modbus RTU / MEWTOCOL) a pro rychlé připojení k PC je přístroj vybaven portem USB 2.0.

KW2G modul měření spotřeby el.energie


V manuálu najdete opravdu všechny možnosti připojení. Přes komunikační rozhraní je možné připojit až 99 těchto jednotek, s využitím RS232/485 převodníku, nebo Ethernetu.

Přístroj dokáže měřit také energii vyrobenou i spotřebovanou, což je ideální pro použití v rekuperačních jednotkách či jiných provozech obdobného „oboustranného“ režimu. Na displeji hlavní jednotky pak můžete zobrazit i data z dalších modulů, stejně jako napětí, proud, výkon atd.

KW2G modul měření spotřeby el.energie


Všechny hodnoty z přístroje lze snadno graficky zobrazit na PC prostřednictvím programu "KW Monitor". Tolik citát z podkladů výrobce, takže zkusíme a uvidíme co vše nám nástroj nabídne.

Instalace nenechá nikoho na pochybách o zemi původu. Naštěstí jsou ty správné ovládací butony umístěny na správných místech, takže ani naprostá neznalost japonských (snad?) znaků nebrání instalaci.

KW2G modul měření spotřeby el.energie


Jede to jako po másle. Ovšem, co nás čeká v samotném programu je překvapení.

KW2G modul měření spotřeby el.energie


Po úspěšné instalaci nám každé spuštění programu KW monitor nabídne informaci o verzi. Poslední dostupná na webu výrobce je 2.20 a  tento nástroj stejně jako ostatní potřebné máte k dispozici zdarma.

KW2G modul měření spotřeby el.energie


Slabší povahy tady skončí, po instalaci je totiž nástroj přepnut do naprosto nečitelného písma, takže nezbude než hledat v menu něco, kde bychom se dostali na nějaký světovější jazyk.

(E) v závorce u jednoho menu napoví, že bychom mohli být úspěšní.

KW2G modul měření spotřeby el.energie


Tohle už vypadá podstatně jinak a můžeme si vyzkoušet aspoň na sucho, co software dovede a jak funguje.

Jestli ale průvodní jazyk při instalaci byla Japonština, Čínština nebo Korejština to je otázka pro Tomia Okamuru.

KW2G modul měření spotřeby el.energie


Pomocí software můžete přístroj nejen parametrizovat, ale i zaznamenávat a analyzovat naměřené hodnoty. Neustálé sledování a optimalizace spotřeby jsou velmi důležité pro moderní a efektivní hospodaření s energií.

V malém okénku se nám přímo zobrazuje displej přístroje, kde vidíme jakoukoliv nastavenou hodnotu, zde konkrétně převod měřícího proudového trafa.

KW2G modul měření spotřeby el.energie

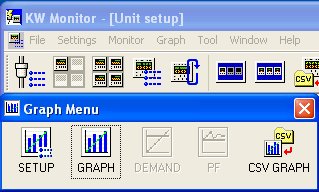

Grafické zobrazení hodnot je možné i on-line stejně jako export a import csv formátu.

KW2G modul měření spotřeby el.energie

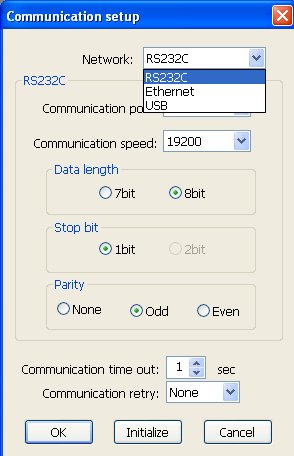

Výše zmíněné komunikační možnosti software pro připojení. Záznam dat je pak možný v nastavitelných cyklech od 1 sekundy do 60 minut, ukládání je možné i do logu, pokud použijete přístroj vybavený touto funkcí. Výrobce modul neustále vyvíjí, takže pomocí upgrade firmware máte k dispozici všechny poslední vylepšení. K tomuto účelu slouží samostatný softwarový nástroj, opět zdarma na webu výrobce.

Protože modul Eco Power Meter má rozhranní RS485 je při použití Ehernetu nebo RS232 nutné využít patřičný převodník, manuál doporučuje například SI-35/65.

KW2G modul měření spotřeby el.energie


Závěr:

Zařízení je navíc schopno měření spotřeby elektrické energie a paralelního sledování pulzního vstupu – například měření spotřeby vody, páry, vzduchu atd. Uplatnění pak může najít i ve výrobě a automatizaci procesů, budov (pro průmyslové a neprůmyslové aplikace), kontroly klimatizačních a chladicích zařízení, např. v potravinářském a nápojovém průmyslu, v obchodech a nákupních centrech a i veřejných zařízeních jako jsou bazény, školy, univerzity, kanceláře atd. V podrobném manuálu jsou k dispozice všechny možné údaje, detailní návod na práci s programem, apod. Parametrizace je samozřejmě podporována i přes ovládací butony na modulu, jestliže nechcete využívat software.

Jaroslav Blažek




Doplňující odkazy k článku:

Další informace a česká technická podpora: http://www.panasonic-electric-works.cz/pewcz/en/html/

Manuály a katalogy: http://panasonic-denko.co.jp/ac/e/dl/manual/index.jsp?series_cd=1786

Software KW monitor: http://www.panasonic-electric-works.cz/pewcz/en/html/25113.php
