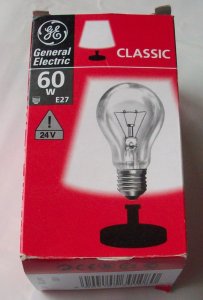

Zkusíme proto na různé zdroje připojit klasickou žárovku 24V s příkonem stejným jako je výkon samotného zdroje. Samozřejmě, že při dostatečně dimenzovaném napájení žárovky není co řešit, ale právě při stejných výkonech uvidíme, jak se mohou  výsledky lišit.

Žárovka je totiž specifický spotřebič, který po zapnutí vyžaduje několikanásobnou velikost proudu pro rozsvícení než je jmenovitý. Tedy 60W žárovka běžně odebírá cca 2,5A, tak při startu se její náročnost na odběr podstatně zvětšuje.

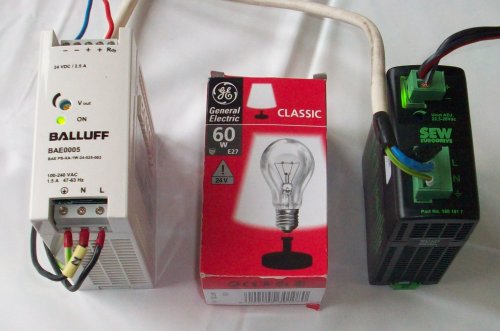

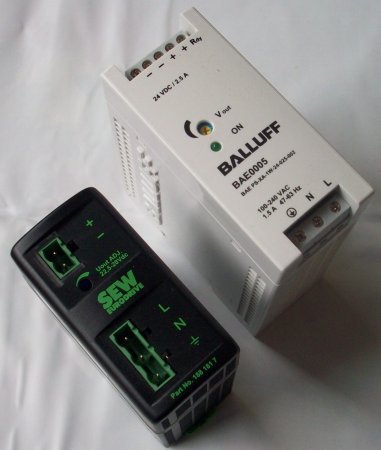

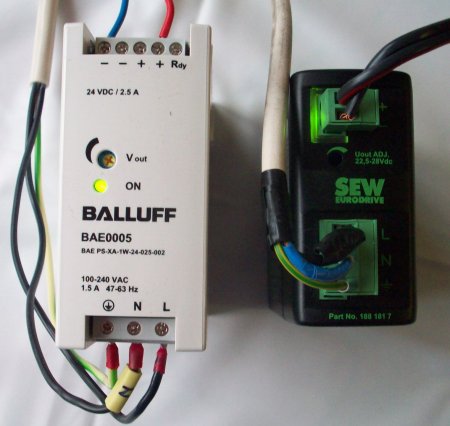

Použijeme dva zdroje 24V/60W zhruba stejných rozměrů, ale každý při bližším studiu parametrů disponuje jinou zkratovou ochranou. Černý zdroj při přetížení stáhne výstupní proud na nulu, bílý zdroj naopak při přetížení omezí proud na svoji jmenovitou hodnotu.

Obě verze mají své specifické použití, první varianta se v případě zkratu odpojí a poté se znovu na okamžik zapne na provozní stav a měří zkratový proud (tzv. hiccup mode). Druhá varianta zdroje s fold-forward charakteristikou umožňuje při odstranění zkratu přibližně lineární návrat napětí do původní hodnoty. Výhodou je, že některá zařízení, která si vystačí s malým napětím se při krátkodobém, přetížení nevypnou.

Prakticky si to ukážeme na videu, kde přesně uvidíme jak se který zdroj chová.

Video ukázky funkce zkratových ochran spínaných napájecích zdrojů 24VDC.

Klikněte si na obraz pro zvětšení

Z jednoduché otázky jak připojit žárovku na napájecí zdroj stejného výkonu jsme plynule přešli na ukázku zkratových ochran napájecích zdrojů.
