Řada přepěťových ochran LINETRAB představuje výhody – ověřenou bezpečnostní úroveň SIL, možnost použití také pro SIL3 a navíc nasazení také v prostředí s nebezpečím výbuchu. Moduly na DIN lištu chrání až čtyři signální větve a tím představují nový standard ve třídě 6,2 mm, jako nejštíhlejší svodiče přepětí pro techniku MaR.
|
Přímo na DIN lištu například místo připojovacích svorek se může instalovat přepěťová ochrana Phoenix Contact. Tahle dokáže připojit dva signály, u jiných variant slouží nezapojené svorky pro verzi s možností připojení až čtyř signálů z externího prostředí pro ovládací napětí 24VDC. Počet chráněných vodičů není omezen na čtyři, neboť propojením v základně svodiče je možno sestavit kombinaci i pro více vodičů se společným ochranným potenciálem.
|
|
|
V případě že je nutné spojit více signálu na jednom místě, je pro kompaktní ochranu rozhraní více než čtyř vázaných signálových vodičů je připraven sběrnicový systém (T-Bus). Pak je možno takřka neomezeně propojit více ochranných modulů do jediného obvodu.
Zapojit moduly je ale možné klasicky běžnými vodiči, podobně jako signály od vstupních svorek, což je nejvyužívanější varianta.
|
|
|
Jedna z variant přepěťové ochrany pro čtyři vstupy, z nichž jeden je využit jako napájení společného potenciálu. Všechno je tím pádem ošetřeno, nemělo by smysl chránit vstupní signály, když napájení bude bez ochrany.
|
|
|
Připojení analogových signálů je také doporučeno, nemělo by smysl chránit bitové vstupy a analogové signály nechat jen tak.
|
|
|

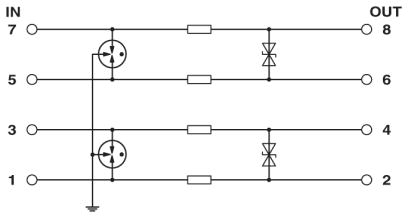

Vnitřní zapojení modulu vysvětluje vše podstatné. Výrobce dodává ochrany asi v osmi variantách s různým zapojením pro zajištění univerzálnosti použití.
|
|
|
Část přepěťových modulů je možno použít v prostředí s nebezpečím výbuchu, neboť má certifikaci jiskrově bezpečného zařízeni.
Certifikované zóny a prostředí v manuálu.
|
|
|
Rozměrově si přepěťová ochrana řekne o tyto údaje. Je to samozřejmě trochu více než běžná svorkovnice, ale v případě přepětí je nutné někde prostor vytvořit, přičemž výměna je řešena systémem „Plug & Play“ - od úrovně přepěťové ochrany až po řídicí systém.
|
|
|

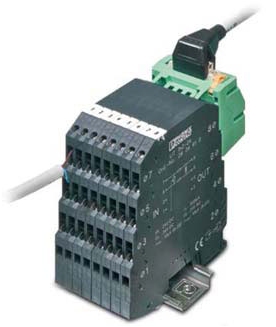

Pomocí systémové kabeláže MINI Analog je možné vedle klasického zapojení, propojit rychle, snadno a bezchybně až osm modulů LINETRAB „na pin přesně“ s oddělovacími zesilovači INTERFACE a se všemi běžnými řídicími jednotkami, přesně podle naprogramování.
|
|
Závěr:
Právě u velkého počtu signálů, které jsou zpracovávány při měření a regulaci, je bezpodmínečně nutná vhodná přepěťová ochrana. Ono se to jeví jako zbytečná věc, ale jakmile uvidíte co může velké přepětí způsobit, je dobré ochranu použít, zvlášť pokud jsou samotné zdroje signálu v nepříliš bezpečném prostoru. Jako příklad může posloužit varianta zapojení signálů z rozvaděče přímo do PLC, ovšem data přicházející ze stroje, již připojíme přes ochrany.
Jaroslav Blažek
