Tohle je nástroj, který přímo z projektu Stepu 7 načte symboliku, přiřadí ji HW konfiguraci a na Vás je, zda jen dáte popis modulů vytisknout. Tak úplně jednoduché to ale není, takže dočtěte až do konce. Ještě pak samozřejmě musíte najít někoho, kdo to vystřihne a nasune do jednotlivých modulů.
Celou instalaci demo verze (bude o tom zmína níže) SmartLabel verze 2.1 si stáhněte zde.
 Pro plné využití a plnohodnotný tisk je potřeba již klasickou autorizaci. Bez ní Vám program pojede, ale tisk bude v některých částech nahrazen textem "Demoverze" a tím pádem k praktickému nepoužití. Tudíž si raději zajistěte licenci. |
 |
Jinak Vás také bude otravovat hlášení o špatné autorizaci. Ale pro vyzkoušení to stačí a ostatní je na Vás.
Proti všem zprávám jsem to zkusil i bez autorizace a vše jede kromě toho textu v tisku. |
 |
| Po spuštění je třeba otevřít patřičný projekt ve Stepu 7, ze kterého chcete vytisknout nějaké labely. |
 |
| Ten se sice načte, ale přes HWcofig nejde nic. Je nutno se "postavit" na symboliku a pak teprve použít funkci načíst - "load symbol table" |
 |

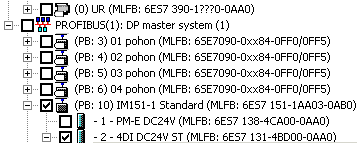

| A je to tady. Celý projekt je vidět, zašktnutím jednotlivých částí, zvolíte co tisknout. |
 |
Kromě spousty dalších věcí, můžete nastavit zda tisknout i symboliku, nebo adresy.
Tyto nastavení jsou mnohokrát "ukryté" a musíte si na to zvyknout. Jinak se to někdy ani nedá najít.
Čekal jsem intuituvnější ovládání, zvlášť když se jedná o software za peníze. |
 |
| Pokud se vybraný potisk nevejde do místa labelu, otevře se důležité okno s nastavením detailů tisku. Nepřišel jsem ale na to, jak jej otevřít samostatně a nastavit velikost ručně. Jen při velkém fontu, Vás na to upozorní rudý vykřičník u symbolu. |
 |
| Font se dá nastavit tak malý, že při vytištění na laserové tiskárně, je velmi drobný. Proto je vhodné vše vyzkoušet. Tady ale narazíte opět na to, že nejde tohle okno otevřít vždy před tiskem. |
 |
Po potvrzení už to jede. Co jste nenastavili před tiskem, už se nedožene.
Je možnost do labelů importovat vlasní logo, jen použijte stejné rozlišení jako originál, jinak dojde k deformaci obrázku, viz. níže. |
 |
| Takhle to vypadá při tisku, udělal jsem ukázku do pdf-ka. Je vidět, že deformované logo firmy je přesně uprostřed popisu karty 32 digital inputs pro Simatic S7-300. Samozřejmě se jeho tisk dá vypnout.
Informativní obrázek je ořízlý, spodní polovina není vidět.
|
 |
Závěr : Možnosti co vše k labelům tisknout jsou obrovské. Můžete si v podstatě celé PLC i s kartami potisknout jako vánoční stromeček. Ovšem tomu odpovídá i patřičná cena.
Jedna licence SmartLabel V2.0, obj.číslo 2XV9 450-1SL01-0XY0 přijde na 666,-EUR, upgrade z verze 1.0 na verzi 2.0 (2XV 9450-1SL01-0XY4) asi na 200,-EUR. Ale s oficiálním partnerem Siemens Tato e-mailová adresa je chráněna před spamboty. Pro její zobrazení musíte mít povolen Javascript. se dá vždy domluvit nějaká sleva. Takže pokud chcete tisknout, s chutí do toho, ať se firma zviditelňuje!
|
