Vizualizace PLC tabletem přes Toolbox a router REX300

  • neděle, 04 květen 2014 04:00

Logo automaty Vizualizace PLC tabletem přes Toolbox a router REX300.

Tentokrát zkusíme využít Toolbox pro vizualizaci dat z PLC jakýmkoliv PG/PC bez instalované VPN utility a tím pádem také z běžného tabletu nebo smartu s Android OS a také iPhonu.

Android tablet and Toolbox Helmholz

Abychom zajistili zabezpečené VPN spojení z PG/PC do vzdáleného PLC s routerem REX300 a nástrojem Toolbox, je nezbytné použít utilitu shDIALUP, která vytvoří šifrovaný tunel. Jak to ale udělat, když jsme na cizím PG/PC, nebo potřebujeme zkontrolovat data pomocí tabletu či telefonu?


Jak webový server na routeru REX300 funguje, jsme si ukázali v minulém článku . Připomeneme si jen, že celý server běží na USB flashi, která je zasunuta do portu na REX300. Ten je pak připojen na jedno nebo více PLC, a data ze všech připojených PLC máme jednoduše k dispozici.

Android tablet and Toolbox Helmholz


Protože celý server nabízí Helmholz zdarma ke stažení (není nutné objednávat originální USB jako na předchozím obrázku) vyzkoušeli jsme, že vše funguje i na obyčejném stařičkém USB s kapacitou fantastických 40MB a tabulkou FAT32.

Jen ten originál vypadá přece jen trochu lépe.

Android tablet and Toolbox Helmholz



Jeden bin soubor na flashi je vlastní software webového serveru, ve složce DB je pak uloženo několik souborů naší aplikace.

Cesta a jméno složky se dá nastavit v konfiguraci REX300.

Android tablet and Toolbox Helmholz


Na běžném PG/PC spustíme internetový prohlížeč a abychom se dostali kam potřebujeme, je nezbytné v nastavení serveru myREX24 aktivovat službu WEB2go, pokud již není aktivní. Jestliže známe název našeho zařízení, stačí jej zadat do posledního pole a server myREX24 nás okamžitě přesměruje na náš REX300. Tohle je výborná funkce.

Jako důležité se ukázalo zapamatovat si, nebo někde poznačit, adresu služby WEB2go na serveru myREX24.

Android tablet and Toolbox Helmholz

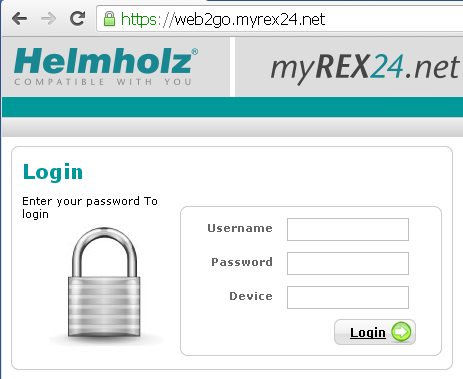

A jsme v přihlašovací obrazovce našeho webového serveru Toolbox ve vzdáleném routeru REX300, který je připojený do internetu.

Android tablet and Toolbox Helmholz


Obrazovka jako minule, jen přístupná bez použití VPN tunelu shDIALUP odkudkoliv s připojením do internetu. Také ale zabezpečeným spojením. Nyní je potřeba zdůraznit, že v originál systémovém prohlížeči skripty na serveru nejely, nezobrazilo se horní menu. Po přechodu na chrome, bylo vše vpořádku.

Klikněte si na obrázek pro zvětšení.

Android tablet and Toolbox Helmholz

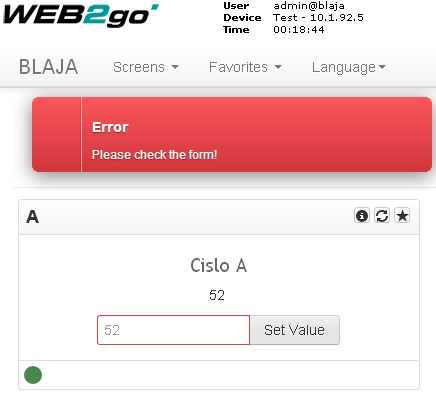

Je vidět že občas má ještě server drobné chybky, tohle Vás překvapí po několikerém stisku tlačítka nastavení hodnoty, server se nějak zahltí, na chvilku zatuhne, ale proměnnou nakonec nastaví.

Na videoukázce níže je vidět jak probíhá spojení a editace na živo, včetně grafického průběhu zobrazení proměnné z PLC.

Android tablet and Toolbox Helmholz




Toolbox Helmholz routeru REX300 dálkové správy PLC přes WEB2go.

Klikněte si zde pro otevření videa samostatném okně v HD rozlišení




Nyní zkusíme vše s tabletem, nebo mobilem, připojeným přes Wi-Fi do netu.

Android tablet and Toolbox Helmholz



Po přihlášení jako user, jsme tam, stačí vybrat přístupnou obrazovku.

Android tablet and Toolbox Helmholz




Vše je úplně stejné jako z PG/PC pouze s drobnými rozdíly které vyplývají z použitého mobilního zařízení.

Klikněte si na obrázek pro zvětšení.

Android tablet and Toolbox Helmholz

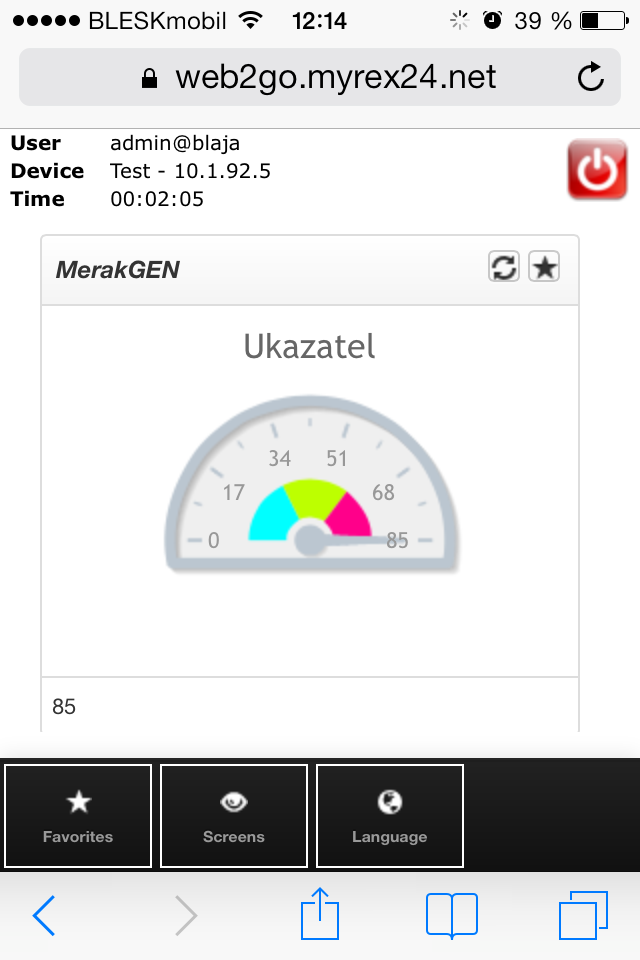

Nyní už máme ukázku z mobilního telefonu iPhone 4S, tedy jabkového stroje. Tady se právě ukázalo, že při použití iOS by bylo v praxi vhodnější udělat pro každý widget samostatnou obrazovku, neboť jednotlivé widgety se řadily pod sebe a musel se hledat ten pravý. To je daň za malou zobrazovací plochu mobilu. Horní menu se pak zobrazilo jako nabídka dole.

Klikněte si na obrázek pro zvětšení.

Android tablet and Toolbox Helmholz

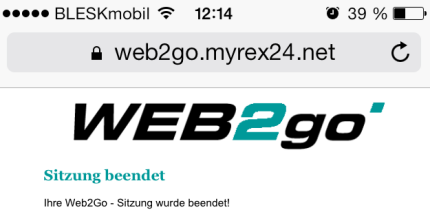

Po odhlášení na Vás server vyplivne tohle oznámení, které ale nemá nic společné s nějakým "šizuňkem", jak by se mohlo na první pohled zdát.

Android tablet and Toolbox Helmholz

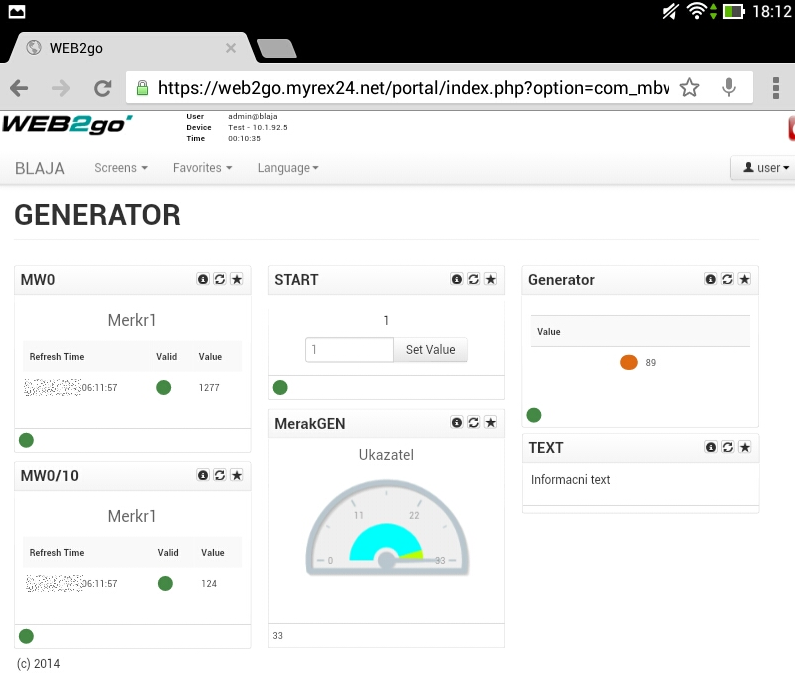

Ukázka z praktického spojení a zobrazení widgetů na 10" tabletu.

Android tablet and Toolbox Helmholz






V detailu je vidět, že by to chtělo větší font pro zobrazení proměnných. Vzhledem k tomu, že nástroj a zobrazení musí být funkční v podstatě na všech mobilních zařízeních, tak to není jednoduché.

Klikněte si na obrázek pro zvětšení.

Android tablet and Toolbox Helmholz




Samozřejmě funguje i otočení obrazu s orientací tabletu, používáme totiž běžný internetový prohlížeč.

Android tablet and Toolbox Helmholz




Závěr:

Tento netypický webový server, využívá všechny výhody routeru REX300, tím pádem umožní vizualizaci veškerých připojených PLC. Jak přes shDIALUP VPN tunel, tak také zabezpečeným připojením s použitím služby WEB2go. Protože se jedná o novinku, kterou výrobce aktualizuje, dá se předpokládat oprava drobných chyb, nebo také implementace dalších funkcí, či widgetů.

Jaroslav Blažek
