Rozšiřující modul I/O nabízí 2xDI a 4xDo 30V/100mA, analogové pak připojení RTD snímače teploty (Pt100/1000) a napěťových nebo proudových signálů. Více v manuálu v závěru článku.

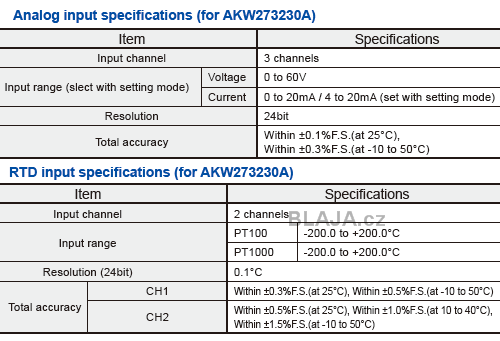

Specifikace analogových signálu na obrázku, všimněte si také rozlišení 24 bitů.
Vlastnosti digitální I/O jednotky:
Počet vstupů / výstupů: pulsní vstup 2 kanály, impulsní výstup 4 kanály. Metoda vstupu: kontakt bez napětí nebo otevřený kolektor.
Modul je vhodný pro další sběr dat, měření teploty v rozvaděči a nebo přímo napětí záložních baterií. Pro sledování dalších údajů například o vzduchu, vodě, tlaku, teplotě, osvětlení, výrobním množství, stavu provozu ON/OFF atd. není díky rozšiřujícím jednotkám potřeba žádné PLC.

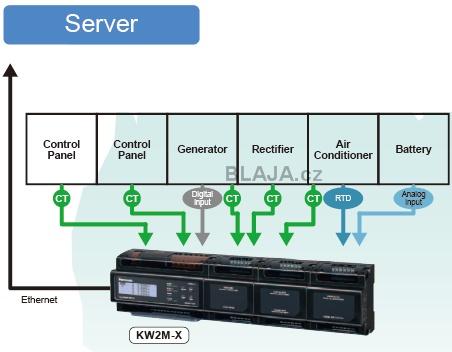

Díky vestavěnému ethernetu elektroměr sdílí data se serverem a dále kam je potřeba.To snižuje náklady a čas potřebný pro sledování údajů ze vzdálených lokalit. V komerčních komplexech pomáhají KW2M Eco POWER METER udržovat pohodlí lidí uvnitř budovy a díky sledování změn ve spotřebě energie a teploty (na každém patře nebo v servisních místnostech) zajišťují včasnou detekci abnormalit.

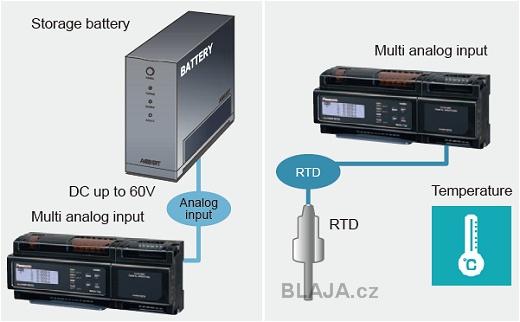

Příklady použití pro multi-analogové rozšiřující jednotky:
Prediktivní údržba baterií: KW2M měří stejnosměrné napětí, aby získalo informace o tom, kdy je baterie poškozena a je třeba ji vyměnit. To pomáhá s plánováním údržby.
Prediktivní údržba elektrických skříní: Měřením teploty uvnitř elektrických skříní transformátoru můžete snadno zjistit, kdy je čas na údržbu.
Příklady použití digitálních rozšiřujících jednotek I/O:
Výstup alarmu. Digitální vstupní / výstupní jednotka může sledovat tok plynu nebo vody a vygenerovat poplach při výskytu chyby. Odstranění nerovnováhy napětí mezi fázemi, Pokud dojde díky ohřívači nebo transformátoru připojeného k napětí k nevyváženému zatížení, dochází k nerovnováze napětí mezi fázemi, točivý moment motoru už není dostatečný a to způsobuje zvýšení teploty nebo zkrácení životnosti výrobku.
Jaroslav Blažek
Doplňující odkazy k článku:
Rozšiřujíco moduly KW2M, více tady.
