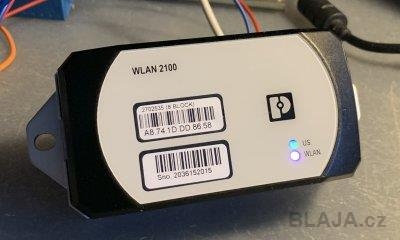

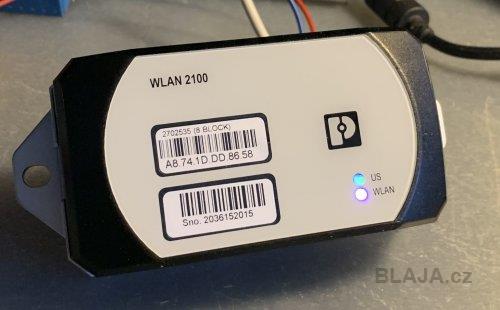

Jedná se o novou verzi přístupového bodu WLAN 2100 se dvěma interními anténami. Náš test starší verze WLAN 1100 si můžete přečíst zde.

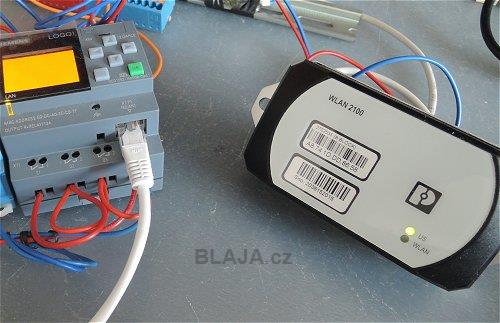

Takže my se přes tento WiFi modul připojíme do naší PLC sítě a pak i mobilní aplikaci na nějaké PLC.
Hlavní rozdíl je ve zvýšení počtu připojených klientů, starší verze zvládla 10 a nová již 60 připojených klientů. Další důležitý rozdíl je v podpoře provozního režimu WLAN Mesh. Což je ve zkratce topologie (tedy uspořádání) zařízení zprostředkovávajících připojení k (Wi-Fi) síti a propojení mezi jednotlivými zařízeními. Více například na Wikipedie tady.
Režimů provozu máte tento AP více, připojení do internetu jsme si vyzkoušeli minule u staršího modelu WLAN 1100.

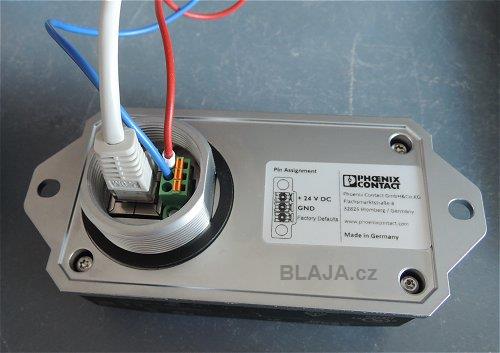

Modul potřebuje jen napájení 18 VDC .. 32 VDC / 120 mA a pak připojení do sítě Ethernetovým RJ45 kabelem. Krytí IP65/68.

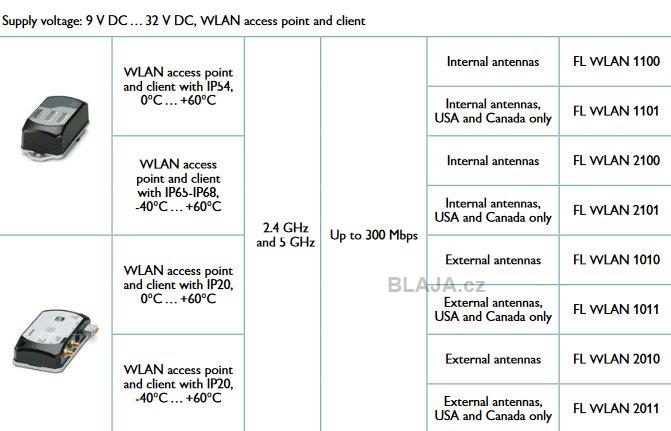

Moduly se dodávají v těchto verzích, interní / externí anténa, provedení i pro USA a Kanadu a v širokém rozsahu pracovních teplot, aby mohl být klidně namontován i venku.
Klikněte na obrázek pro zvětšení
Jedná se o síťové zařízení které se nastavuje přes vestavěný webový server, proto je nezbytné mu nastavit IP adresu, abychom se do něj dostali. Modul WLAN v továrním nastavení nemá nastavenu žádnou IP adresu, z důvodů bezpečnosti.

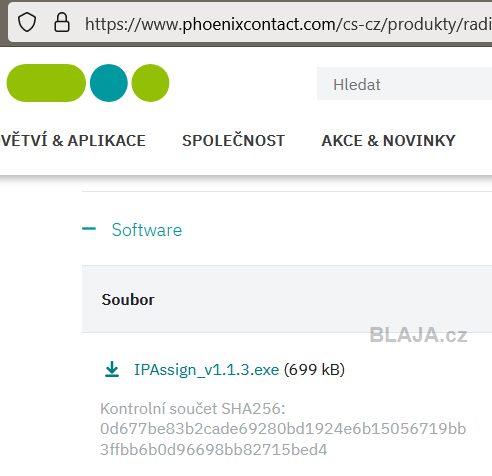

K nastavení IP slouží tahle Phoenix Contact utilita, ke stažení zdarma na webu Phoenix.
Modul WLAN 2100 stačí spojit s notebookem a utilita jej spolehlivě najde i když nemá žádnou IP nebo nějakou úplně jinou v jiné síti. Nastavíme si svou IP a hotovo. Utilitu stáhnete v souborech pro stažení třeba tady.
Tak a jsme připojeni k modulu.

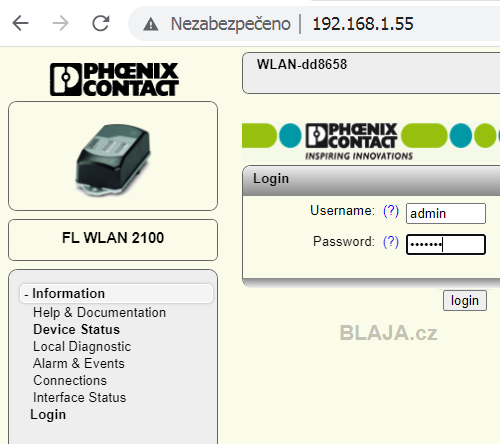

Status zařízení je přístupný okamžitě, pro nastavení parametrů se pak musíme přihlásit.
Přihlašovací údaje pro nové zařízení najdeme v manuálu u parametrů zařízení, třeba zde.

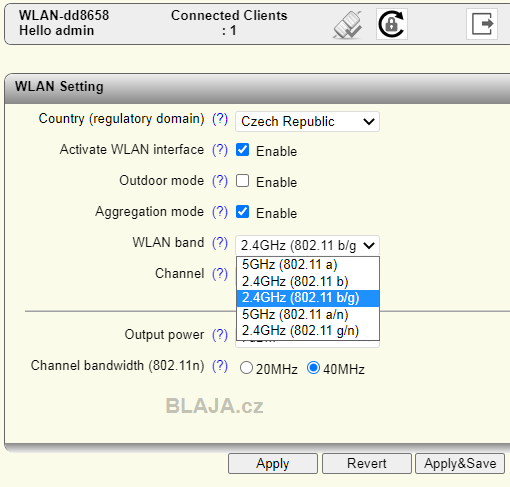

Nastavení WiFi pásem a kanálů.

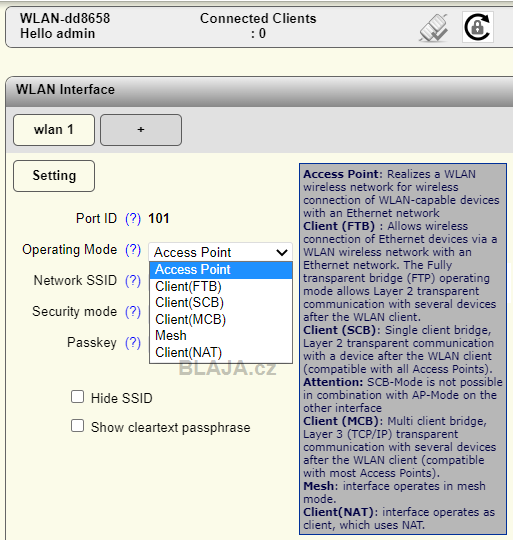

Režim provozu a krátké vysvětlení přes nápovědu. Detaily pak v manuálu.
Necháme si náš režim Access point a název WiFi "plc".

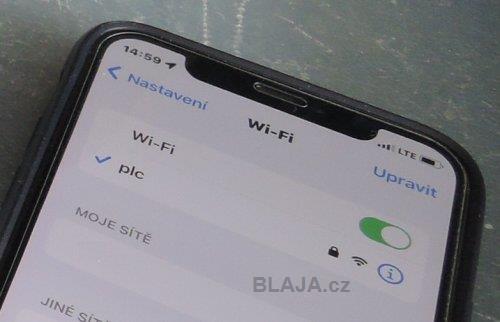

Mobil připojíme do sítě "plc".

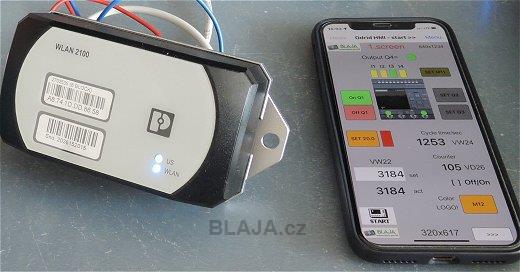

A pak naši aplikaci pro spojení s LOGO!.
Ještě ukázka možností zabezpečení.
Tak a je to, funguje to.
.
Videoukázka kousku nastavení a připojení WLAN 2100. One minute video. :)
https://www.youtube.com/watch?v=B2ybCCYoj6M&feature=youtube.
Závěr:
WLAN xx00 umožňuje bezpečná a spolehlivá rádiová spojení pro průmyslové aplikace.
Jak WLAN 1100 tak i WLAN 2100 jsou cenově výhodná kompletní řešení s integrovanými anténami a rádiovým modulem v jednom přístroji. Rádiový modul se osazuje na stroje nebo automatizované přepravní systémy (AGV) jednoduše pomocí jednoho otvoru. Zařízení jsou zabezpečené proti manipulaci a zneužití díky podpoře nejnovějších bezpečnostních standardů WLAN.
Jaroslav Blažek
