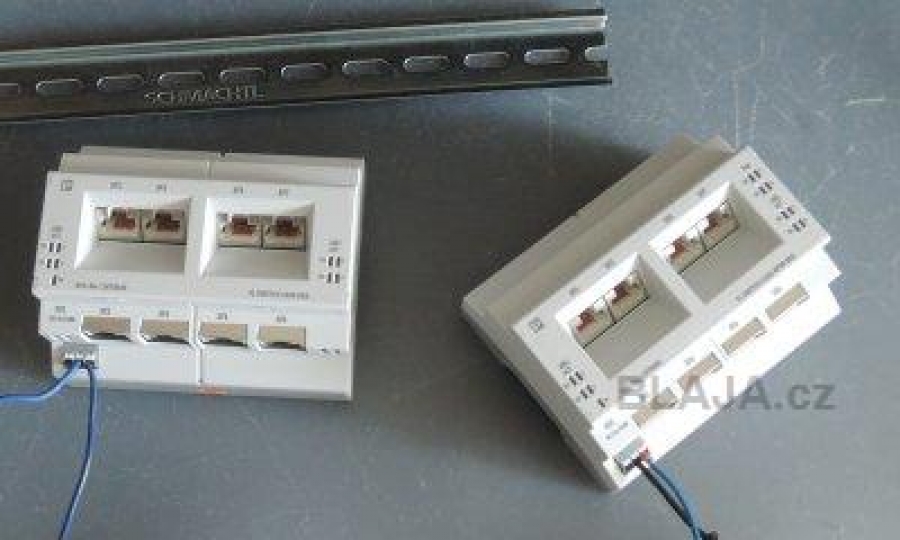

Dva velmi podobné osmi portové gigabitové přepínače, rozdíl jen v tom že levý FL SWITCH 1108 REG je bez PoE, pravý FL SWITCH 1104-4POE REG má čtyři porty s PoE napájením.
Instalace ve formátu REG, není nic jiného než možnost osadit přepínače do rozvaděčů pro domovní instalace, tedy na DIN lištu s tím, že část přístroje je přístupná, zbytek jen po odkrytování. Stejně jako třeba jističe, chrániče a podobně.
REG formát z němčiny = Reiheneinbaugerät, u nás se ale toto označení moc nepoužívá. Jak je vidět, přístroje pro instalace do domovních a průmyslových rozvaděčů mají stejný tvar, aby šly osadit na DIN lištu vedle sebe.
Každý přepínač má klasickou indikaci napájení a aktivit ethernetových portů, přístroj s PoE pak ještě připojení PoE spotřebiče.
Přepínač s PoE porty potřebuje napájení 48-55 VDC právě pro spotřebiče na síti které takové napájení vyžadují. Každý PoE port umí připojenému zařízení dodat až 30 W. Nám stačilo spojit dva zdroje do série, samostatný zdroj pro tohle vyšší napětí v instalaci nemáme.

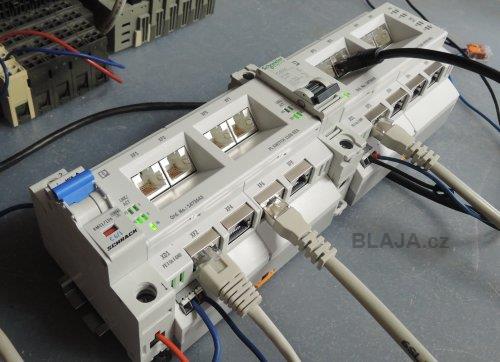

Instalace na DIN lištu společně s jističi, tvar přepínačů přesně do domovního a průmyslového rozvaděče. Například modul LOGO! je možné také osadit do tohoto typu rozvaděčů.
I když jsou přepínače určeny primárně k instalaci právě do uvedených rozvaděčů, je možné je samozřejmě použít i v klasickém rozvaděči pro automatizaci nebo stroje.
Klikněte na obrázek pro zvětšení
Pokud na tomto portu PoE není připojeno zařízení, které PoE potřebuje, jako naše periferie, ničemu to nevadí, vše funguje jako bez PoE.
Indikace přítomnosti PoE napájení na portu nám ukáže jednoduchý PoE tester.
Tester je tester, ale takto funguje PoE v praxi. One minute video.

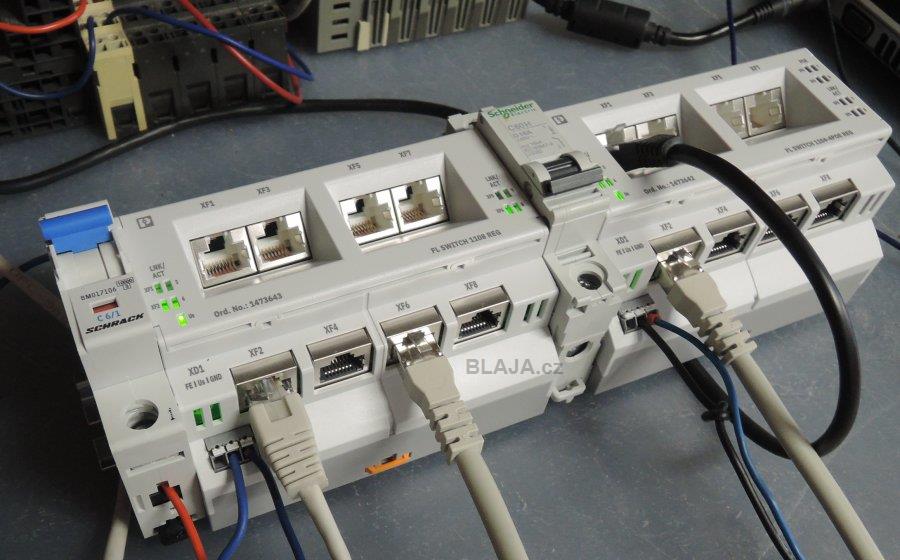

V případě osazení do domovních nebo průmyslových rozvaděčů, bude polovina portů zakrytována včetně napájecího napětí.

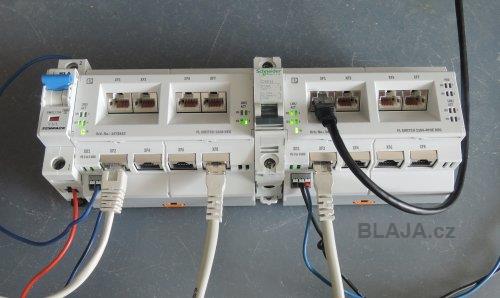

Přesně takto. Tohle je německy ten formát REG. Pod krytem ethernetové propojení podle zapojení rozvaděče, horní porty pak možno využít jako servisní třeba pro ovládaní osvětlení haly, nebo pro přístroj který má také ethernet vyveden jen z čelní strany.
Asi takto skrytě.:)
Mimochodem z osazených jističů slouží první jen jako vypínač pro napájení 24 VDC, druhý je taková kamufláž jen pro ukázku. :)
Koukněte na krátké video, jak to funguje. One minute video.
Závěr:
Formát REG není u nás nic jiného než tvar přístrojů pro osazení do domovních rozvaděčů společně s jističi, ochranami, proudovými chrániči a dalšími instalačními přístroji.
