Webový server v PLC je většinou až na druhém místě v nějakém větším využití, řada S7-1200 jej neměla moc šťastně udělán, tak si vyzkoušíme, jestli se vyšší řada S7-1500 aspoň trochu polepšila.
|

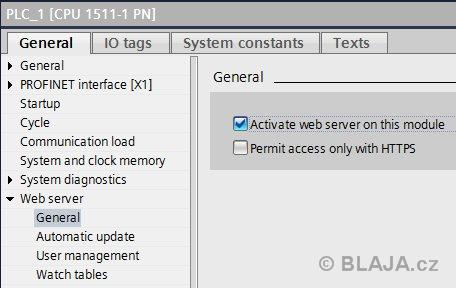

Že je nezbytné si webový server aktivovat v HW konfiguraci TIA Portal je samozřejmé a stejné jako u předchozí řady a všech ostatních typů CPU. |
|
|

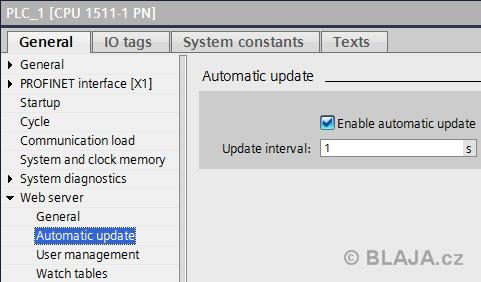

V řadě S7-1200 jsme tady nemohli nic moc experimentovat, deset sekund bylo nastaveno natvrdo a basta. U S7-1500 je možné a nezbytné si tento interval nastavit v širokém rozsahu, jedna sekunda je vyhovující. |
|
|
Definování uživatelů je vhodné věnovat pozornost, pokud poskytnete plná práva neoprávněným osobám, mohou tyto napáchat velké škody. Plný přístup dokáže v CPU hodně. Všimněte si, že volby ohledně zapisování do CPU a editací proměnných jsou zašedlé a nelze je zvolit. Proč? |
|
|

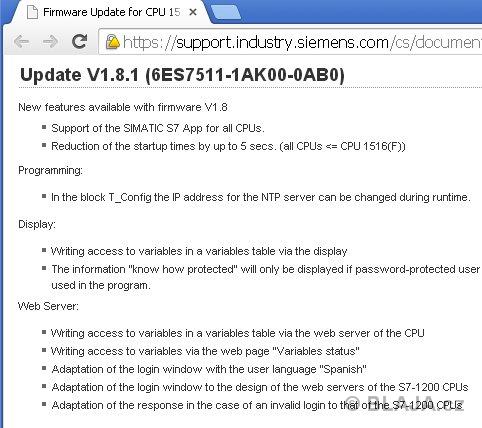

Proto, že možnosti web serveru jsou velmi závislé, na firmwarové verzi CPU. Editace a zápis tagu přes webový server je možné až od FW verze 1.8, naše CPU si zatím jede na 1.5. Důvod je prozaický, pro verzi 1.8 je již potřeba TIA Portal V13 + SP1. |
|
|

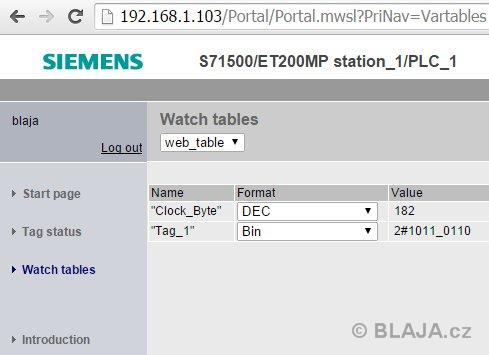

Celkem slušně již funguje zobrazení proměnných z VAT tabulky, kterou máme vytvořenu v projektu. |
|
|

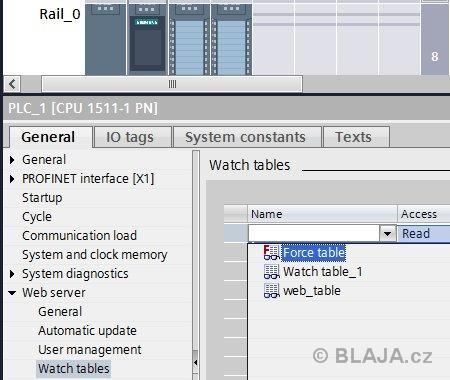

Musíme ale nějak webovému serveru říci, jakou tabulku má použít, proto ji vybereme z patřičného menu v nastavení serveru. |
|
|

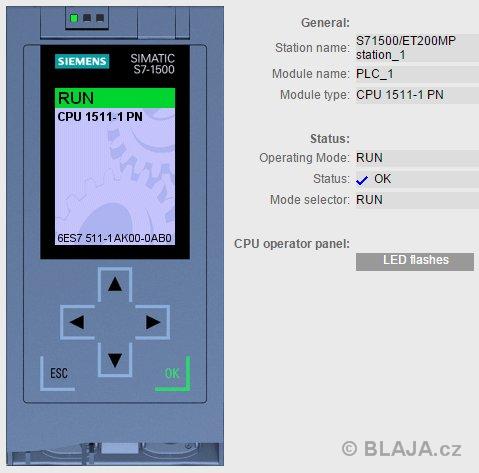

Poté již stačí naklepat do prohlížeče IP adresu našeho CPU. Základní obrazovka která je přístupná každému, nedá se na ní nic měnit, jen uvidíme "s kým máme tu čest" a status PLC. |
|
|

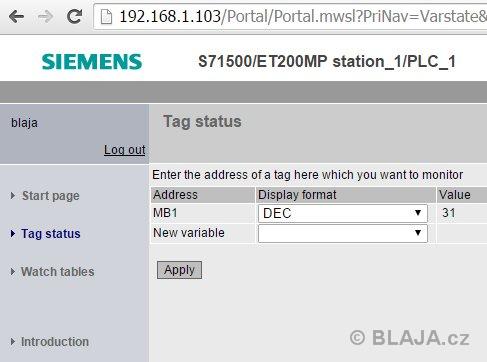

Po přihlášení je menu vlevo k dispozici v takovém rozsahu, jaký jsme jednotlivým uživatelům definovali v HW konfiguraci. Ovšem v tomto menu "Tag status" pokud definujeme tagy, tak v okamžiku přepnutí menu a návratu zpět o ně přijdeme, musíme je definovat znovu. V naší FW verzi ještě nejdou zobrazit všechny druhy proměnných. |
|
|

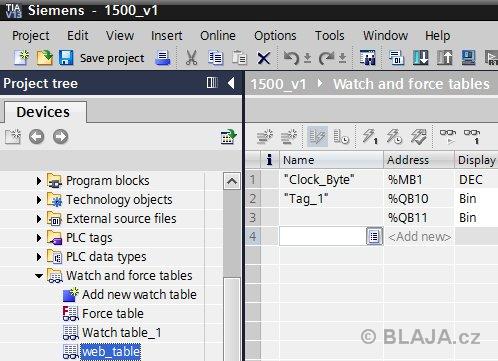

Proto je výhodnější definovat proměnné, které potřebujeme vidět, do zmiňované VAT tabulky v TIA Portal. Máme je pak přes webový server dostupné stále. |
|
|

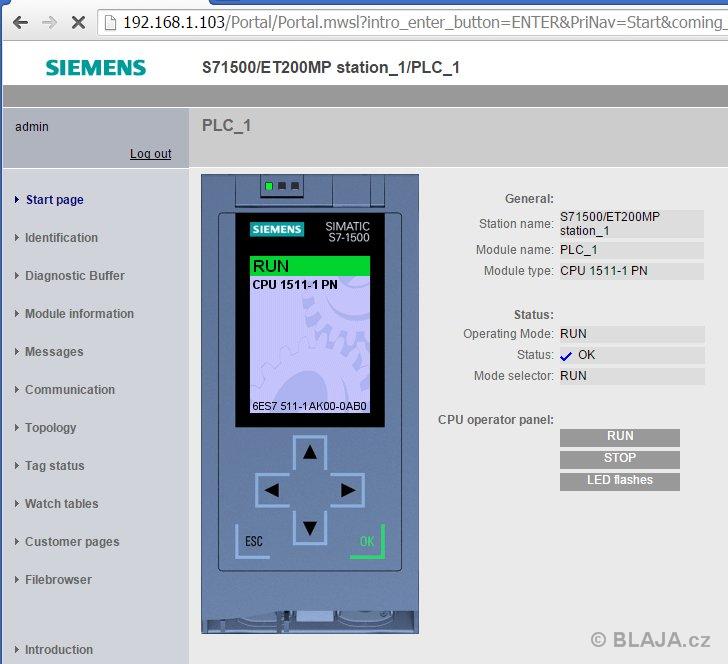

Ukázka kompletního menu pro uživatele s plnými právy. Klikněte na obrázek pro zvětšení. |
|
|

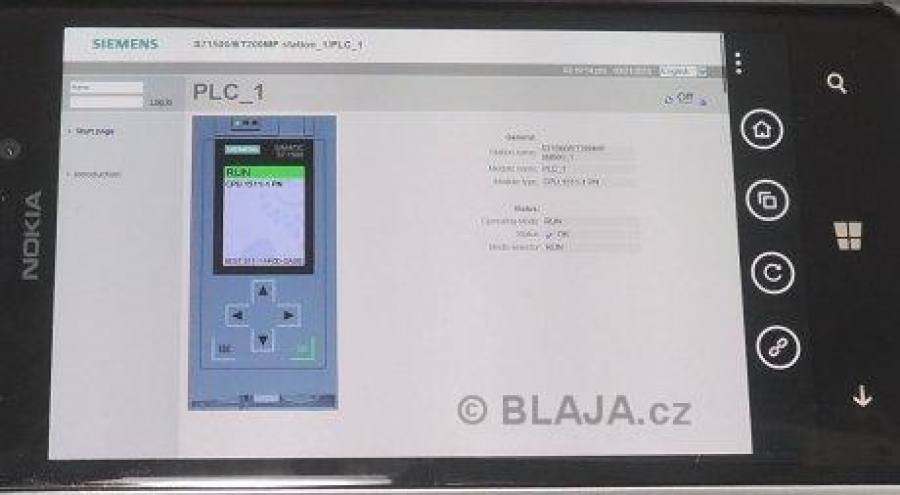

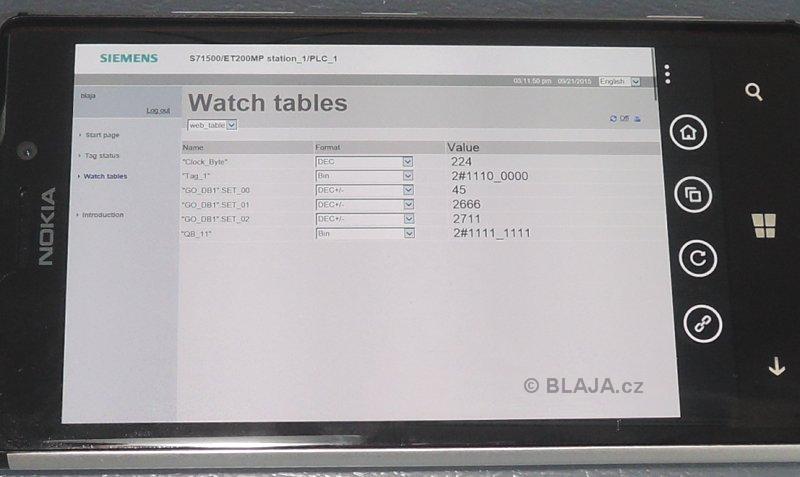

Velmi slušně se celý webový server zobrazuje na mobilním telefonu. Použili jsme smart Nokia 925 s OS Windows 8.1, ale funguje to samozřejmě i s Androidem a iOS. |
|
|
Tady je již vidět větší VAT tabulka proměnných zobrazená přes webový server. Ideální je to ale na videoukázce níže, kde si ověříte jak rychle se čísla na obrazovce "mrskají". Klikněte na obrázek pro zvětšení. |
|
|
Web server S7-1500 online v PC a mobilu.
|
Závěr:
Vyzkoušejte si všechny funkce a zjistíte, že se přes server dostanete i do diagnostického bufferu, nebo topologie sítě, kde je třeba vidět, která stanice se nehlásí. Co se týká vytvoření uživatelských webových stránek v CPU, tak to vyžaduje trochu hlubší znalosti a hlavně aplikaci, která by je využila.
Jaroslav Blažek
Doplňující odkazy k článku:
Seznam Firmware pro CP1511-1PN: https://support.industry.siemens.com/cs/ww/en/view/78301349
Podpora uživatelské web pages v S7-1200/S7-1500: https://support.industry.siemens.com/cs/ww/en/view/68011496
