PLC Simatic S7-1200, programování TIA Portal Step7 V13.

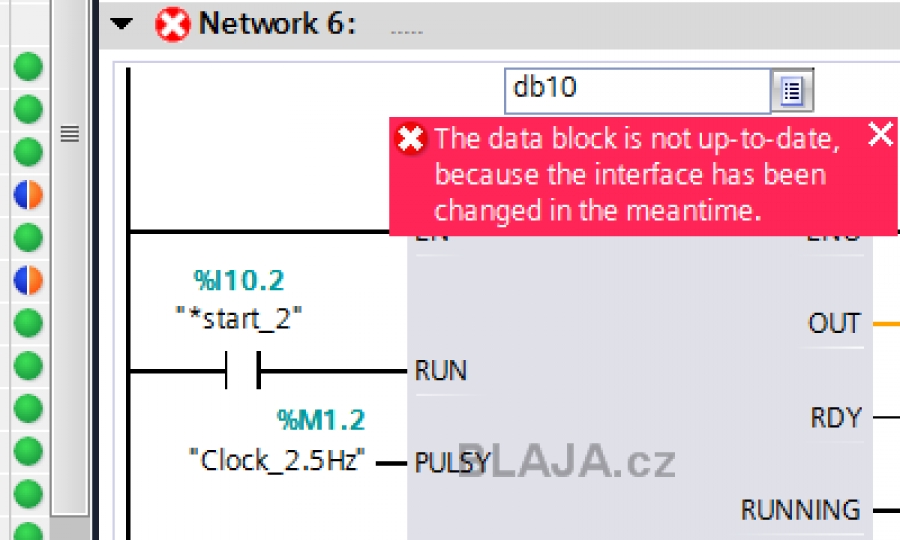

Takhle nějak to vypadá, pokud uvnitř FB10 změníme něco v interface, podle kterého se generuje instanční datový blok.
I když se pokusíme zadat číslo datového bloku znovu, nelze. Jistěže, pokud patřičný datový blok smázneme, tak jej vygenerujeme bez potíží znovu.
Pod pravým tlačítkem myši žádnou pomocnou funkci datového bloku nenajdeme, ale stačí jej otevřít.

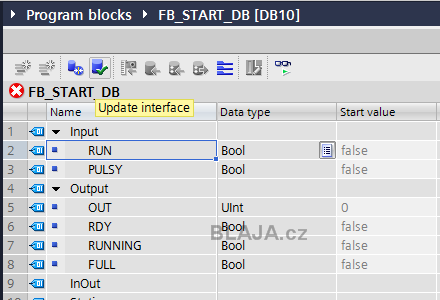

V datovém bloku použít ikonku s funkcí "Update interface" a datový blok se okamžitě upraví podle aktuálního interface funkčního bloku.

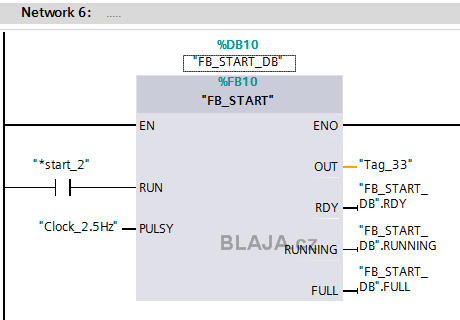

Vše se automaticky obnoví také v PLC programu.

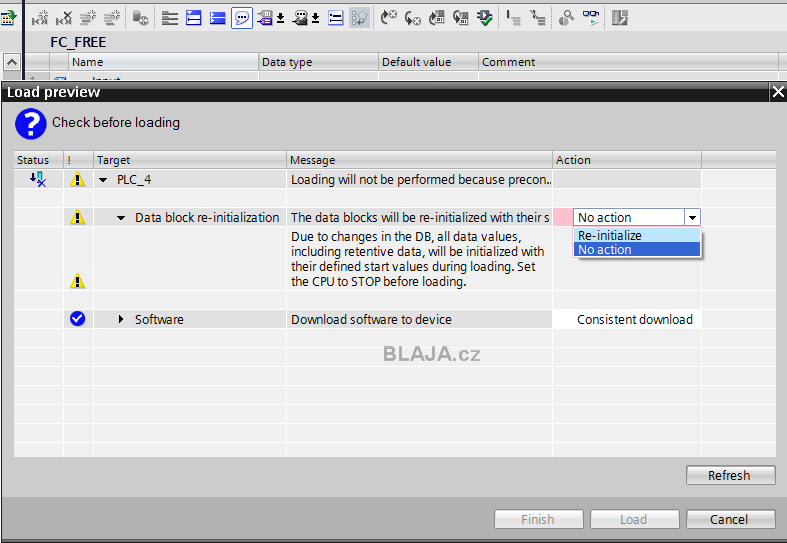

Při nahrání PLC programu do automatu, musíme TIA Portal nechat znovu inicializovat patřičný datový blok.
Klikněte na obrázek pro zvětšení
Inicializace DB na krátkém videu.
https://www.youtube.com/watch?v=2PLnJvGuJ1I&feature=youtube
Závěr:
Jednoduché, ale jako spousta věcí, ne vždy nalezeno.
Jaroslav Blažek
