TIA Portal V14 příprava a instalace do Windows 7

  • neděle, 16 říjen 2016 10:00

Na webu Siemens je k dispozici očekávaná čtrnáctá verze vývojového prostředi TIA Portal. Pod TIA Portal se ukrývá několik nástrojů, počínaje Step 7, přes Simulátor, Safety, WinCC a v neposlední řade také Startdrive. To vše ve verzi 14. My si pro začátek ukážeme instalaci Step7 V14 a PLC simulátoru V14 jak v článku, tak i v online videoukázce.


TIA Portal V14 je ve zkušební 21 denní verzi (viz dále) dostupný pro každého registrovaného uživatele webu Siemens. Step7 V14 je zajímavý také ve verzi Basic pro PLC řady S7-1200. Jak je vidět zkušební verzi můžete mít taky na DVD.
Pokud chcete vědět detailně v čem je V14 nová a jaké přináší změny, stáhněte si na odkazu v závěru bezvadné pdf, kde je vše nové graficky vyznačeno.

tia14install 01


Než ale začnete, překontrolujte si verzi operačního systému a jeho podporu jednotlivého software. Například V14 podporuje jen 64 bitové operační systémy. Mrkněte na poznámku ohledně Windows 10, pod něj nainstalujete až SP1.
My jsme vše instalovali do čistých Windows 7 Professional SP1.

tia14install 02

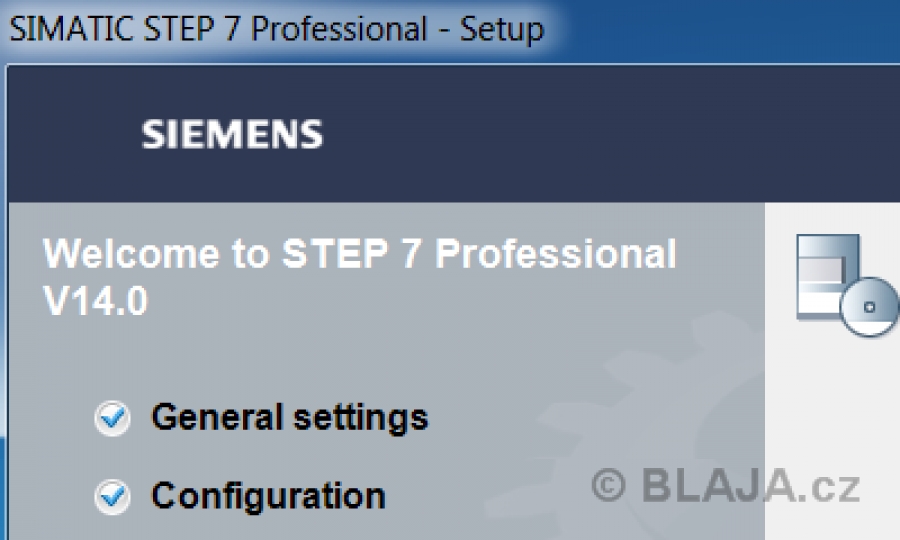

Instalace jsou opět gigabajty dat s jedním exe souborem, který zajistí rozbalení jednotlivých archívů do zvolené složky pro spuštění instalace.

tia14install 03


Tohle vše Step 7 verze 14 instaluje na počítač. Jedná se celkem o obvyklé věci jako při instalaci SP1 do třinácté verze.

tia14install 04


Instalace netrvale déle než 25 minut, bylo to opravdu rychlé.
Klikněte na obrázek pro zvětšení

tia14install 05b


Kontrola instalované verze TIA po spuštění Step 7.

tia14install 10


Co se týče třítýdenní licence, za nějakou chvíli po spuštení Step 7 na Vás vyskočí tohle okno, kde stačí aktivovat Trial licenci Step 7.

tia14install 13


Následně přes manažera licencí objevíte na disku 21 denní licenci pro Step 7. A můžete si zkoušet od nevidím do nevidím. Jednoduché a funkční.
Klikněte na obrázek pro zvětšení

tia14install 14b


Jen jako ukázku možnosti PLC řady S7-1200. Softwarová verze 4.2 a všimněte si třeba nové SAFE CPU 1212.
Klikněte na obrázek pro zvětšení

tia14install 11b


PID_Temp není žádný temporary ale teplotní regulátor.

tia14install 12


Videoukázka online instalce TIA Portal V14 a Step 7 V14.

https://www.youtube.com/watch?v=zbSuHeJBULU&feature=youtube




Abychom si mohli vše vyzkoušet třeba bez fyzického PLC, doinstalovali jsme také PLC simulátor.
Klikněte na obrázek pro zvětšení

tia14install 20b


A taky ihned krátce vyzkoušeli, jestli je vše v pořádku.

tia14install 21


PLC simulátor se ihned po aktivaci otevře v malém okně TIA s novou grafikou...

tia14install 22


... a jednoduše se přepneme do velkého pracovního okna PLC simulátoru.

tia14install 23


Videoukázka online instalce TIA Portal V14 a PLC simulátoru V14.

https://www.youtube.com/watch?v=OOlrZgkxenM&feature=youtube




Závěr:

Třítýdenní verze k vyzkoušení je výborná, aspoň zjistíte co a jak. Ovšem neznamená to, že musíte ihned nutně na V14 přejít. Jak již bylo uvedeno, nejde jen o Step7, ale o všechny další software fungující pod TIA Portálem, neboť míchanice není možná. Buď vše s V13 SP1 nebo vše V14.
My si časem si ukážeme ještě další věci okolo TIA Portal V14.

Jaroslav Blažek


Doplňující odkazy k článku:

Download TIA Portal V14 odkaz zde.
Novinky v TIA Portal V14 pdf tady.
