Logo automaty CP5711 - připojení na PLC Simatic S7.

Připojení z PC na PLC Simatic S7, HMI, nebo měniče Siemens za účelem programování a nastavení parametrů jsme si ukázali pomocí různých adaptérů už několik. Teď konečně náš výčet doplníme o to hlavní, a sice Siemens komunikační procesor CP5711 s USB připojením, kde si několik nových nastavení ukážeme i na videu.

V případě použití notebooku dlouho vedla na připojení ze Step7 PCMCIA karta CP5512, tedy taky komunikační procesor. Jenže notebooků s PCMCIA slotem již je stále míň a míň, proto Siemens uvedl na trh CP5711, který je v současnosti prezentován jako ekvivalent k CP5512 i se stejnou cenou. Dodávky dle sdělení prodejce začínají chodit teprve nyní, takže se podívejmě o co jde. Vše jsem zkoušel pod Windows XP +SP3.

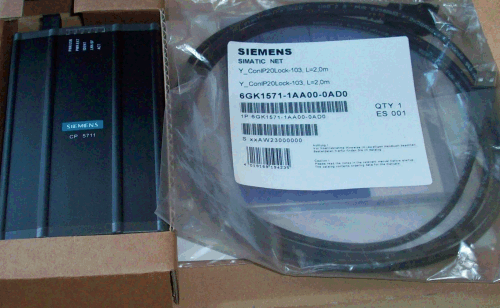

Z větší krabice na Vás vypadne CP5711, což je ta "černá skřínka", dále propojovací USB kabel, CD se Simatic NET softwarem a nějaké manuály. To je vše, PROFIBUS/MPI kabel na spojení procesoru a PLC v této variantě (6GK1571-1AA00) není, verze s přiloženým MPI kabelem má ale jen jiné objednací číslo (6GK1571-1AM00).

Technické parametry jsou v přesném odkazu na konci článku, jen připomenu, že se jedná o komunikační procesor, který umí všechny funkce včetně routingu.

CP5711 - komunikační procesor Siemens


Celý procesor je ve skutečnosti překvapivě větší než se zdá na obrázku (85x137mm při tloušťce 35mm), naopak vzhledem k velikosti je velmi lehký.

CP5711 - komunikační procesor Siemens


Jedná se o zařízení PnP, takže instalace do PG interface by měla proběhnout automaticky. Tady jsem si jen ověřil, zda v mém Step7 je možnost procesor připojit.

CP5711 vyžaduje podle doplňkové informace v krabici Step7 minimálně ve verzi 5.4+SP5, nebo Simatic NET 2008+SP1/2. Jinak je nutno použít přiložené CD.

CP5711 - komunikační procesor Siemens


Po připojení procesoru do USB portu Windows detekují nový hardware a rozběhne se klasický Windows instalátor.

CP5711 - komunikační procesor Siemens


Celá instalace probíhá automaticky, neboť ovladač je ve Step7, v opačném případě použijeme cestu na přiložené CD.

CP5711 - komunikační procesor Siemens

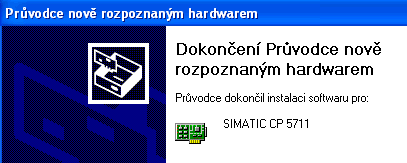

Během několika okamžiků je vše hotovo, software je nainstalován.

CP5711 - komunikační procesor Siemens

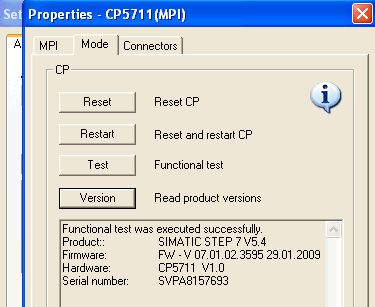

Proti CP5512 najdete jak ve vlastnostech interface CP5711, tak i v diagnostice nové záložky.

CP5711 - komunikační procesor Siemens

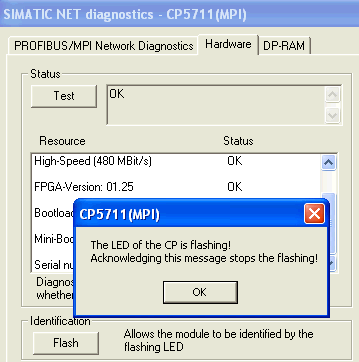

V diagnostice je možnost identifikace podobně jako třeba u PLC S7-1200, kde na požadavek začne procesor na nás patřičnou LED diodou blikat.

CP5711 - komunikační procesor Siemens

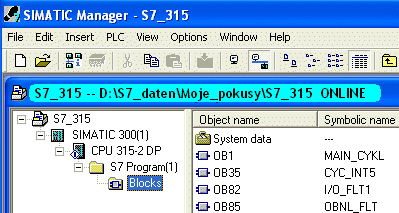

Následně už vše funguje ve Step7 jak má.

CP5711 - komunikační procesor Siemens


Tady se můžete podívat na skutečnou velikost procesoru vzhlesem k PLC Simatic s napájecím zdrojem.

CP5711 - komunikační procesor Siemens


Videoukázka nové diagnostiky, nastavení CP5711 a spojení na Simatic S7.



CP5711 pro Simatic S7


Závěr:

Kompletní Siemens produkt pro komunikaci se Siemens zařízeními, který zcela jistě vyhoví i nejnáročnějším aplikacím. Ovšem i jiní výrobci nabízí podobné zařízení a hlavně i v jednodušší, ekonomické verzi, která pro naprostou většinu uživatelů může být dostatečná.

Jaroslav Blažek




Doplňující odkazy k článku:

Technické parametry CP5711: http://support.automation.siemens.com/WW/view/en/33612496/td

Kompatibilita CP procesorů Siemens a OS: http://support.automation.siemens.com/WW/view/en/22611503

Manuály, firmware a vše ostatní pro CP5711: http://support.automation.siemens.com/WW/view/en/26586923/130000

* Komunikační procesor CP5711 k testu zapůjčil Siemens prodejce: Tato e-mailová adresa je chráněna před spamboty. Pro její zobrazení musíte mít povolen Javascript.
