HMI ProToolPro, instalace přes ProTool, rozdíly, a spuštění aplikace na PC.

Vždy jsem používal pro programování OP panelů Siemens jen software ProTool. Jiný jsem neměl, ani se mě nechtělo jej shánět. Ovšem když jsem chtěl vidět číslo z PLC např v grafu, naskytla se možnost použít ProToolPro a jeho Runtime, tedy část, kdy aplikace pro OP panel neběží v panelu, ale přímo v PC. Součástí instalace je ještě i simulátor pro aplikace (za poskytnutí instalačního CD verze 6.0+SP3 děkuji jednomu kamarádu, který s těžkým srdcem a velkými výčitky svědomí okopíroval CD Siemens. Čest jeho konání. Zároveň poděkování všem, kdo mě stejnou službu nabízeli taktéž na tomto webu).
Dost uživatelů ale ani neví, že existuje ProTool a ProToolPro, o rozdílech mezi nimi ani nemluvě. Oba softy vypadají stejně, liší se jen absencí Runtime a simulátoru u ProTool. Hlavně pozor na verzi, neboť projekty vytvořené v vyšší verzi, nejdou otevřít v nižší, ale o tom bude řeč níže.
Ještě jedna poznámka. Runtime a simulátor fugují pouze s grafickými panely a multipanely. Například pro OP17 není menu runtime a simulátoru vůbec aktivní.

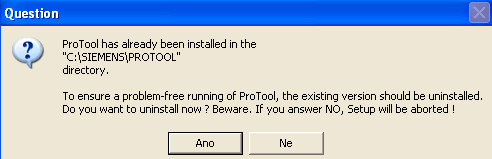

Dvojí instalace není možná, instalátor spolehlivě najde verzi ProTool a doporučí ji odinstalovat.

Jiná varianta ani není nabízena.

Tento krok je naštěstí zvládnut a poté začne samotná instalace ProToolPro včetně SP3.

Jediné co se po instalaci změní na ploše, je nová ikona zástupce.
V samotném prostředí pak přibudou celkem logicky nejnovější komponenty. Měl jsem totiž předcházející verzi jen se SP2.

V nabídce start už je vidět menu runtime a simulátor.

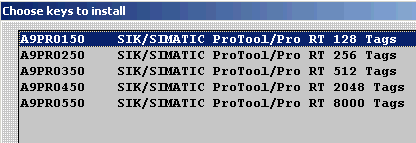

Samotné spuštění runtime je podmíněno instalací autorizace na určitý počet tagů do PLC.

Ani jsem to bez ní nezkoušel, na výběr jsou "tuny" autorizací.

Pokusil jsem se nižší verzí ProToolPro otevřít projekt z vyšší verze ProTool a jen jsem zíral. Přirozeně to nejde a mám kontaktovat výrobce.

V samotném prostředí ProToolPro je přístupné menu "Test" a v něm runtime a simulátor. Doporučuji vyzkoušet a runtime funguje spolehlivě i na spuštěný simulátor ve Stepu7, projekt se ihned chytne a vše ožije jako ve skutečnosti.

Přesně jako po zapnutí OP panelu v procesu. Jen PLC_1 teď běží v simulátoru Stepu7.

Ikdyž to tady vidět není, vše opravdu žije a funguje.
I klávesy po stisknutí myší mají odezvu a pokud je nadefinována, tak mění bity v simulovaném PLC.

Po skončení pokusů se runtime jednoduše zavře a systém počká na jeho ukončení.

Simulátor pak nabídne tabulku s tagy z projektu a jejich hodnoty můžete různě definovat v tabulce. Ihned se změna projeví v okně aplikace, jako při skutečném spojení na PLC.

Není tedy nutno mít spuštěný simulátor ve Stepu7, dají se některé věci odladit i takhle. Tabulka simulátoru se dá uložit do souboru a příště je již s vybranými tagy připravena.

Spuštění runtime z prostředí Windows bez ProToolPro, je podmíněno konfiguračním souborem. Ten se v klidu vytvoří automaticky.

Pro opravdové spojení s PLC po startu Windows, je nutno ještě nakonfigurovat zavaděč. Funguje to ale bez potíží, nejedná se o nic složitého.

A na konec : To jest jedna z cest na zobrazení hodnot z PLC třeby do grafu (ten se vytvoří na obrazovce aplikace napsané v ProToolPro). Zkoušel jsem teď ale ještě jiný systém, který zvládne přímo zapisovat data z PLC do excelové tabulky, kde je pak následné vytvoření grafu podstatně jednodušší a s neporovnatelnými možnostmi. Musím to jen zpracovat a domluvit se na zveřejnění s autorem, neboť se jedná o autorský softwarový produkt jednoho kolegy, který jej napsal na mé přání pro potřebu ladění regulátorů v PLC. Dopředu mohu říci, že je to perfektní.
