Nový měnič SINAMICS G120C kompakt

  • středa, 22 červen 2011 04:00

Logo pohon Nový měnič SINAMICS G120C kompakt.

Měnič SINAMICS G120C je kompaktní verzí stávajícího měniče SINAMICS G120, neskládá se tedy z řídicí a výkonové jednotky, ale z jednoho kompaktního kusu. Vyznačuje se malými rozměry, rychlým uvedením do provozu, jednoduchým ovládáním a množstvím integrovaných funkcí. Seznámíme se s nejdůležitějšími vlastnostmi a funkcemi.

Tento SINAMICS G120C splňuje požadavky mnoha aplikací, jako jsou dopravníky, mixery, extrudéry, čerpadla, ventilátory a jednoduché manipulační stroje. V rodině SINAMICS se jedná o produkt určený pro všechny, kdo kteří potřebují levný, snadno ovladatelný měnič, který spoří místo a nabízí širokou paletu funkcí.

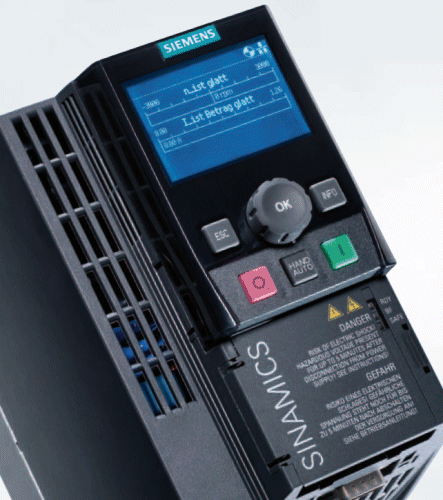

To je on, SINAMICS G120C v kompaktním pouzdře s malými rozměry. Třemi konstrukčními velikostmi pokrývá SINAMICS G120C výkonový rozsah od 0,55 kW do 18,5 kW. Dále nabízí podporu komunikačních sběrnic PROFIBUS,
Modbus RTU, CAN a samozřejmě také sériové komunikace USS.

Z technických parametrů jsem vybral:

  • 3 × 380 – 480 V -20% + 10 % 50/60 Hz ± 5 %
  • Typy regulace U/f, U/f ECO, vektorová bez snímače
  • Safety funkce Bezpečné odpojení momentu – STO
  • 6 digitálních vstupů, 2 digitální výstupy
  • 1 analogový vstup, 1 analogový výstup
  • Čítač spotřeby energie
  • Integrovaná brzdná jednotka
  • EMC podle IEC 61800–3, třída 2 s integrovaným filtrem

Kompletní parametry v katalogu na konci článku.



G120C Sinamics

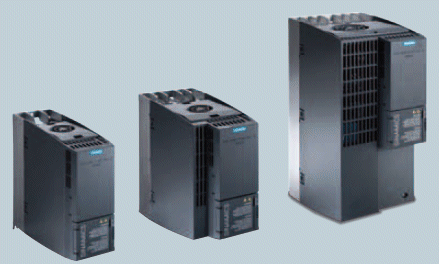

SINAMICS G120C je nabízen ve třech velikostních řadách, přičemž ta nejmenší  má šířku 73mm a obsáhne výkon motoru až do 4kW! U jiných typů měničů G120 končí totiž nejmenší velikost na 1,5 kW. Z praxe můžu říci, že do 4kW se vejde velké množství pohonů a při použití v aplikacích, kde je třeba několik desítek měničů, je tak úspora místa v rozvaděči obrovská. A to vůbec nehovoříme o ceně.

Protože nový G120C je z rodiny měničů SINAMICS má standardizovaný způsob ovládání a stejnou funkcionalitu díky společné HW a SW platformě. Pokud tedy již máte zkušenosti s měniči SINAMICS, není třeba se něco nového učit.

G120C Sinamics


Velmi se zjednodučilo objednávání měniče, podle tabulky si jen dosadíte zda chcete variantu s filtrem a jakou komunikaci bude měnič umět. Možnost komunikace je vynikající, při rozsáhlejších pohonových aplikacích je výhodnější zadávat a číst rychlost přes Profibus, než používat analogové moduly do řídícího systému.

G120C Sinamics


Jako příslušenství k měniči si můžeme objednat brzdný odpor, vstupní tlumivku a základní nebo inteligentní operátorský panel. Na obrázku je zrovna prostřední výkonová velikost měniče 5,5 a7,5kW.

G120C Sinamics


Výhody, které přináší použití měniče SINAMICS G120C

Malé rozměry:
 Instalace vedle sebe bez mezer bez nutnosti „deratingu“
 Malé rozměry pouzdra
 Jednoduchá instalace i v malých prostorách

Uživatelsky přívětivý:
 Optimalizovaná sada parametrů
 Optimalizované uvádění do provozu
 Dokument „Getting-Started“ – Uvedení do provozu
 Možnost použití panelů BOP-2 a IOP
 Nastavovací makra pro nejpoužívanější aplikace
 Integrovaný USB port

Instalace a údržba:
 Vyjímatelné svorkovnice
 Funkce „klonování“ pomocí BOP-2, IOP či SD karty
 Integrace do „TIA teleservice“
 Čítač hodin provozu rozdělený na čas měnič běží/motor běží

Integrované funkce:
Energetická efektivita, bezsenzorové vektorové řízení
Automatická redukce toku s U/f ECO
Integrovaný měřič energie
Bezpečnostní funkce (STO)
Integrované komunikační rozhraní
(PROFIBUS, CAN, USS, Modbus RTU)

Robustnost:
Použité materiály zvládají velkou zátěž
Lakované plošné spoje
Provozní teplota okolí až 60 °C

G120C Sinamics




Závěr:

Přesně na něco takového jistě spousta uživatelů čeká. Kompaktní provedení, relativně jednoduché a rychlé nastavení a možnost volby komunikace předurčuje použití tohto měniče pro velkou většinu jednoduchých aplikací, navíc i pro uživatele s menšími zkušenostmi v oblasti aplikace a nastavení pohonů.

Jaroslav Blažek




Doplňující odkazy k článku:

Kontakt, podpora, dotazy: http://www1.siemens.cz/ad/current/index.php?ctxnh=321f03c010&ctxp=support_kontakt

Informace, katalog a dokumentace měniče SINAMICS G120C: www.siemens.cz/sinamics-g120c

Program STARTER pro parametrizaci měničů SINAMICS: http://stest1.etnetera.cz/ad/current/index.php?ctxnh=6417b3eeeb&ctxp=home
