OPC servery pro Simatic S7 - přehled trhu

  • neděle, 10 červen 2012 04:00

 Logo software OPC servery pro Simatic S7 - přehled trhu.

SCADA systémy pro řízení průmyslových aplikací ve většině případů využívají pro přenos dat z PLC OPC server. Podíváme se jaká je nabídka trhu v této oblasti pro nejpoužívanější Siemens PLC Simatic řady S7.

OPC server

Ihned ze začátku je nezbytné připomenout, že tento přehled není zcela jistě kompletní, nezahrnuje OPC servery ostatních výrobců PLC, servery poskytované zdarma, dále OPC servery speciální pro určitý druh zařízení jednoho výrobce a podobně. V neposlední řadě v něm také nenajdete OPC, u kterých se nám nepodařilo získat kontakt na prodejce v ČR.


tecka_1.jpg Připomeneme si ve veliké zkratce jak OPC server funguje.

OPC je softwarový nástroj, který běží na PC. Dokáže pomocí vlastních driverů a hardwarových nástrojů (síťová karta apod.) vytvořit spojení s požadovaným PLC. Dále z PLC umí číst a samozřejmě zapisovat definované proměnné. To jsou základní vlastnosti směrem "dolů", tedy z PC na PLC.
Směrem "nahoru", tedy z PC na softwarovou aplikaci jako například vizualizační SCADA systém je otevřený a nabízí definované proměnné ve standardním formátu tak, aby je dokázal přečíst jakýkoliv software, který podporuje komunikaci s OPC, tedy nejen SCADA ale i Vaše aplikace třeba v C++.

OPC server

Několik poznámek k přehledu:

V našem přehledu proti původní myšlence nejsou uvedeny ceny jednotlivých produktů. Je to z toho důvodu, že ty se odvíjejí, jak od toho kdo kupuje, tak i od množství. Systém rabatů pro určité odběratele je nastaven tak, že by námi uvedená cena pak byla třeba někde úplně vedle. Takže pro konkrétní cenovou nabídku stačí kontaktovat uvedeného prodejce.

Pokud jsme již uvedený OPC server zkoušeli, je odkaz na výsledek testu/recenze v tabulce.

OPC servery na trhu




tecka_1.jpg OPC server:

Deltalogic S7/S5 OPC server

Výrobce:

Deltalogic

Prodejce:

Foxon s.r.o. : http://www.foxon.cz

Podporovaný OS:

Win 98/ME/2000/2003/2008/XP/, Windows Vista, WIN 7 (32/64 bit)

Podporovaný druh PLC:

Simatic S7-200, S7300/400, S7-1200

Drivery:

Ethernet TCP/IP, NETlink, CP 5511/5611/5613/1613 od společnosti Siemens, PC sériový adaptér, modem s TS adaptérem, komunikační karty Softing, modem eWON 500 MPI

Počet PLC spojení:

256

K vyzkoušení zdarma:

ano, 90 minut každý start OPC,  30 denní licence na požádání

Test/recenze:

ano, zde

Licence:

softwarová, vložením licenčního kódu, nebo USB klíč

Další informace:

ano, tady

Poznámka:



 Náhledy:

OPC server OPC server

klikněte si prosím na obrázky pro zvětšení




tecka_1.jpg OPC server:

KEPServerEX OPC

Výrobce:

Kepware

Prodejce:

Foxon s.r.o. : http://www.foxon.cz

Podporovaný OS:

Win2000 SP4, WinXP SP2, Win7 (32/64 bit), WinServer2003 SP2, WinVista Business/Ultimate, WinServer2008

Podporovaný druh PLC:

Simatic S7-200, S7300/400, S7-1200

Drivery:

Ethernet TCP/IP, NETlink, modem eWON MPI, MPI/RS232 adaptér, PC/PG/OP porty

Počet PLC spojení:



K vyzkoušení zdarma:

ano, 120 minut každý start OPC,  30-ti denní licence na požádání

Test/recenze:

ne

Licence:

softwarová, vložením licenčního kódu, nebo USB klíč

Další informace:

ano, tady

Poznámka:



 Náhledy:

OPC server OPC server

klikněte si prosím na obrázky pro zvětšení

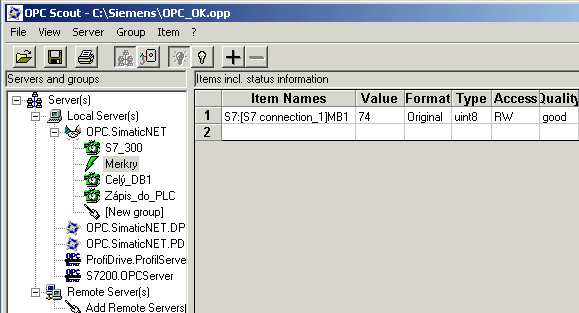

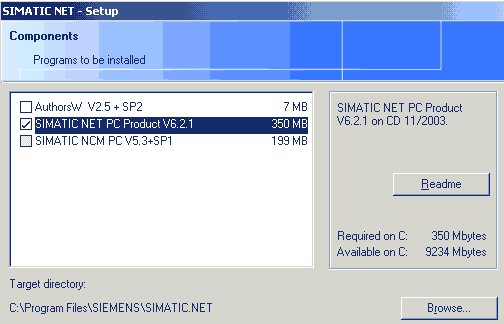

tecka_1.jpg OPC server:

IE Softnet S7

Výrobce:

Siemens

Prodejce:

Siemens

Podporovaný OS:

všechny aktuální, upřesnění na dotaz

Podporovaný druh PLC:

Všechny Simatic S7 + CP

Drivery:

Siemens hardware Ethernet

Počet PLC spojení:

64/8

K vyzkoušení zdarma:



Test/recenze:

ano, tady

Licence:

licenční soubor

Další informace:

ano, zde

Poznámka:

odlehčená verze pro max. 8 spojení , vice tady

 Náhledy:

OPC server OPC server

klikněte si prosím na obrázky pro zvětšení




tecka_1.jpg OPC server:

PB Softnet S7

Výrobce:

Siemens

Prodejce:

Siemens

Podporovaný OS:

všechny aktuální, upřesnění na dotaz

Podporovaný druh PLC:

Všechny Simatic S7

Drivery:

Siemens hardware MPI/Profibus

Počet PLC spojení:

64

K vyzkoušení zdarma:



Test/recenze:

ano, tady

Licence:

licenční soubor

Další informace:

ano, zde

Poznámka:



 Náhledy:

OPC server OPC server

klikněte si prosím na obrázky pro zvětšení

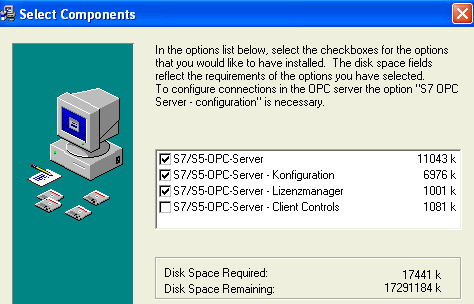

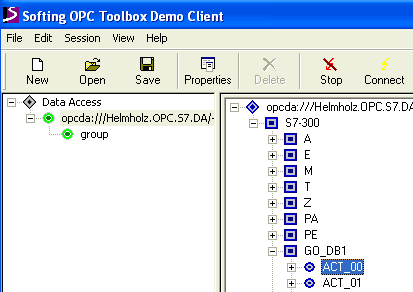

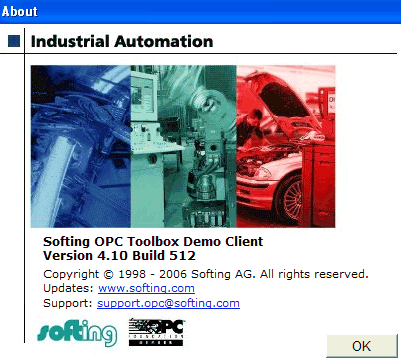

tecka_1.jpg OPC server:

S7/S5 OPC Server

Výrobce:

Softing

Prodejce:

Helmholz

Podporovaný OS:

Win 98/ME/2000/2003/2008/XP/, Windows Vista, Win7 - na dotaz

Podporovaný druh PLC:

Simatic S7-200, S7300/400, S7-1200, C7 a S5

Drivery:

Ethernet TCP/IP, NETlink, Profibus, MPI/RS232 adaptér, PPI, PC/PG/OP porty, AS511

Počet PLC spojení:

256

K vyzkoušení zdarma:

ano, 90 minut

Test/recenze:

ano, tady

Licence:

licenční soubor

Další informace:

ano, zde

Poznámka:

Podporován většinou komunikačních a programovacích adaptérů a z dílny Helmholz, podpora dalších zařízení jako CP243, CP343, and CP443 od firmy Siemens

 Náhledy:

OPC server OPC server

OPC server

klikněte si prosím na obrázky pro zvětšení




tecka_1.jpg OPC server:

KOS EC1

Výrobce:



Prodejce:



Podporovaný OS:

WinXP, WinServer 2003, WinNT4.0

Podporovaný druh PLC:

Simatic S7-200, S7300/400

Drivery:

 TCP/IP Ethernet, NETlink

Počet PLC spojení:



K vyzkoušení zdarma:

ano, 2 hodiny po každém restartu

Test/recenze:

ano, částečně tady

Licence:

sériové číslo

Další informace:



Poznámka:



 Náhledy:

OPC server OPC server

klikněte si prosím na obrázky pro zvětšení

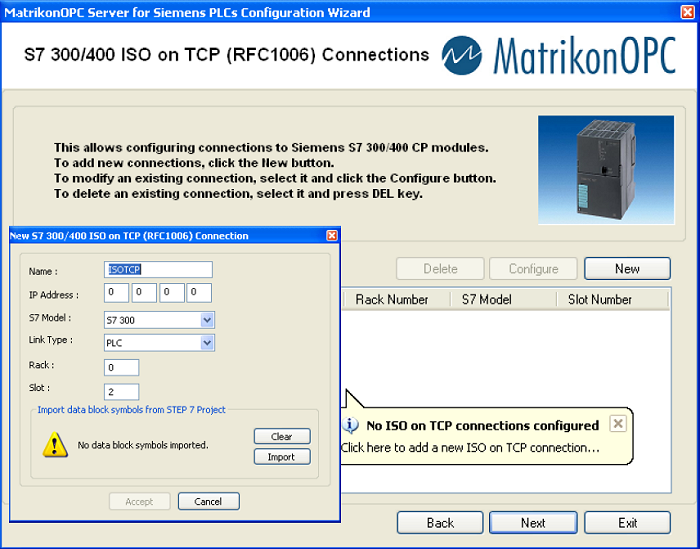

tecka_1.jpg OPC server:

Siemens S7 PLC OPC Server, Siemens S7 PLCs UCS Plug-in

Výrobce:

Matrikon Inc.

Prodejce:

ExPS s.r.o.

Podporovaný OS:

Windows2000, XP, 2003, 2008, Windows 7

Podporovaný druh PLC:

Simatic S7-200, S7300/400, S7-1200

Drivery:

TCP/IP Ethernet, Hilscher Netlink Profibus/MPI

Počet PLC spojení:

neomezený počet

K vyzkoušení zdarma:

30denní trial licence plně funkční

Test/recenze:

ne

Licence:

licenční soubor

Další informace:

ano, zde nebo tady, dále specializovaný web OPC expert tady.

Poznámka:

+ utility pro práci s OPC, např. OPC explorer - kliknutím zvětšíte obrázek

 OPC server

 Náhledy:

OPC server OPC server

klikněte si prosím na obrázky pro zvětšení

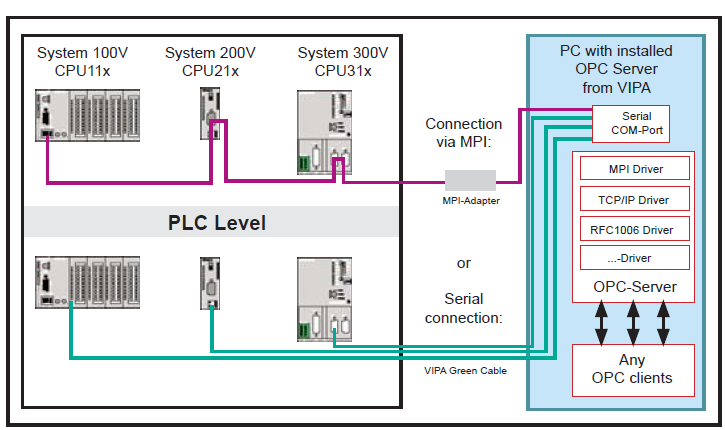

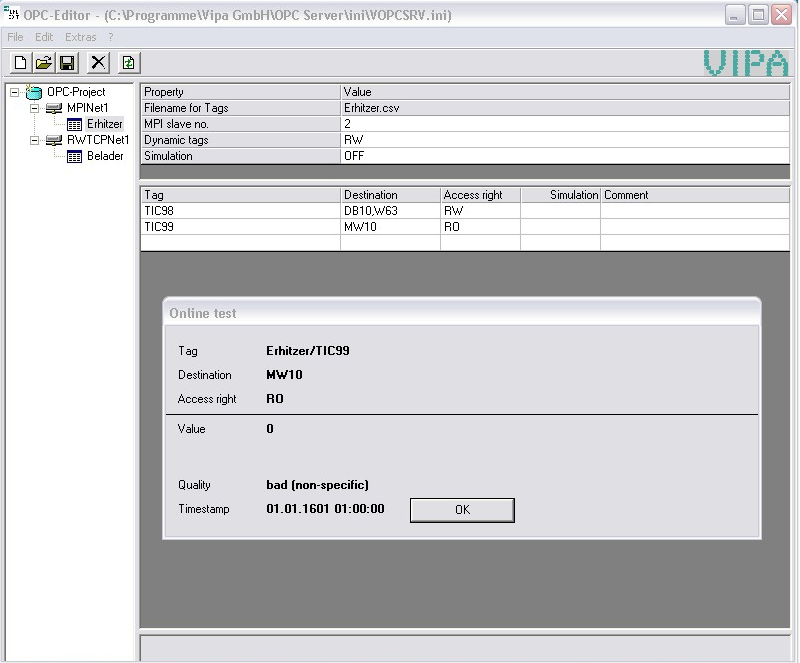

tecka_1.jpg OPC server:

VIPA OPC Server

Výrobce:

VIPA

Prodejce:

REM-Technik s.r.o.

Podporovaný OS:

Windows XP SP3 32/64bit, Vista SP1 32/64bit, Win Server 2003 SP2 32/64bit, Win Server 2008 64bit, Windows 7 Ultimate 32/64bit

Podporovaný druh PLC:

VIPA řady 100V, 200V, 300S, Simatic S7300/400, S7-1200

Drivery:

Ethernet TCP/IP, MPI driver/RS232 adaptér, RFC1006

Počet PLC spojení:

bez omezení

K vyzkoušení zdarma:

24 hodin do nového restartu OPC

Test/recenze:

ne

Licence:

USB klíč, licenční soubor, nebo reg. číslo

Další informace:

ano zde, ke stažení pak tady

Poznámka:

připravené aplikační postupy zde

 Náhledy:

OPC server OPC server

klikněte si prosím na obrázky pro zvětšení






tecka_1.jpg OPC server:

S7/S5 OPC Server

Výrobce:

Softing

Prodejce:

Scada servis s.r.o.

Podporovaný OS:

WinXP, WinVista, Win7, WinServer 2003, WinServer 2008 (32Bit,64Bit)

Podporovaný druh PLC:

Simatic S7-200, S7300/400, S7-1200

Drivery:

Ethernet, NETlink, MPI/RS232 adaptér, PC/PG/OP porty

Počet PLC spojení:

256

K vyzkoušení zdarma:



Test/recenze:

ano, tady

Licence:

licenční soubor

Další informace:

ano, tady

Poznámka:



 Náhledy:

OPC server OPC server

klikněte si prosím na obrázky pro zvětšení




tecka_1.jpg OPC server:

OPC Web Studio, OPCEx Excel Add-In

Výrobce:

Resolvica

Prodejce:

pouze přímý prodej přes internet

Podporovaný OS:

Windows 95, 98, NT4.0, 2000, XP

Podporovaný druh PLC:

Simatic S7

Drivery:

dle OPC

Počet PLC spojení:



K vyzkoušení zdarma:

demo on-line tady

Test/recenze:

ano, OPCEx Excel Add-In zde

Licence:



Další informace:

ano, tady

Poznámka:

nejedná se o typický OPC server

 Náhledy:

OPC server OPC server

klikněte si prosím na obrázky pro zvětšení




Závěr:

1. Většina výrobců dodává OPC server s driverem pro Simatic S7, Siemens ale prodává komunikační rozhraní - Ethernet, nebo Profibus/MPI jehož součástí je OPC server.

2. Pro ověření podpory OS Windows7 64bit kontaktujte prodejce, informace nejsou totiž bohužel vždy jednoznačné.

3. Taktéž je vhodné si vyzkoušet vkládání proměnných - tagů do OPC, některé OPC servery nabízejí možnost načíst přímo proměnné z projektu Step7, což je v případě větších projektů bezva.

4. Technická podpora je poměrně důležitá, jestliže Vám prodejce neodpovídá, nebo pošle jen obecný informační leták, utíkejte raději o dům dál, nestojí to pak za ty starosti.

5. Většina OPC funguje tak, že jede časově omezenou dobu (např. 90minut) po spuštění, pak je nutné OPC restartovat. Dají se ale do něj natáhnout tagy pro skutečnou aplikaci, vyzkoušet a po registraci již OPC jede naplno, není nutné nic znovu instalovat.

6. Ověřte si a vyzkoušejte možnost uložení nastavení OPC a proměnných v něm do souboru tak, aby bylo možné v případě nutnosti všechny data přenést na jiný počítač.

7. Pozor na tvrzení prodejce, že OPC umí přímo spojení s S7 přes MPI a COM port. Ve všech případech to je možné jen za použití zvláštního sériového převodníku.

8. Jestliže se rozhodujete o použití nějakého OPC serveru, tak doporučuji si vždy nejdříve vyzkoušet vybraný OPC. Není problém mít instalováno více serverů na jednom počítači a pak velmi rychle zjistíte co a jak, jestli Vám bude vše vyhovovat.

9. Úplně nejlepší informace v perfektní tabulce pro náš přehled poslala společnost ExPS s.r.o. prodejce OPC serveru Matrikon, dále REM-technik ohledně OPC serveru VIPA a také Helmholz Česká republika.

Jaroslav Blažek


Doplňující odkazy k článku:

Co to je OPC server? Představení OPC: http://www.odbornecasopisy.cz/index.php?id_document=32378
