Použití samostatného software ProSave V10 pro zálohy HMI Siemens

  • pondělí, 24 únor 2014 03:00

Logo HMI + Scada Použití samostatného software ProSave V10 pro zálohy HMI Siemens.

Že je nástroj ProSave, určený k záloze HMI panelů Siemens, součástí WinCCflexible je jasné. Jak ale zálohovat a obnovit celý Siemens HMI panel, když nemáme WinCCflexible, nebo jej nechceme instalovat?

Simatic ProSave V10

Software ProSave je možné stáhnout a instalovat samostatně na jakýkoliv notebook bez licence a s jeho pomocí vytvořit zálohu HMI panelu, nebo obnovení panelu v případě jeho výměny, poruchy. Ukážeme si, jak to prakticky funguje. Že je zálohování velmi rychlé je vidět i na online videoukázce v závěru.


Instalaci nástroje ProSave V10+SP1 jsme pro objektivitu provedli na čisté Windows XP s nejnovějšími aktualizacemi.

Odkaz ke stažení ProSave najdete jako obvykle v závěru článku.

Simatic ProSave V10



Netrvá to nijak dlouho, za přibližně 15 minut je vše hotovo, nic jiného se neinstaluje.

Simatic ProSave V10


Celá software má jedno jediné okno a bohatší jazykové nastavení. Umožní zálohu HMI do souboru, obnovení panelu ze souboru, nahrání firmware a kontrolu spojení se získáním informace o připojeném zařízení.

Simatic ProSave V10


Na výběr máte opravdu snad všechny HMI panely Siemens jak starší tak nové, nelze to zkontrolovat, ale překvapí Vás to kolik toho je.

Simatic ProSave V10

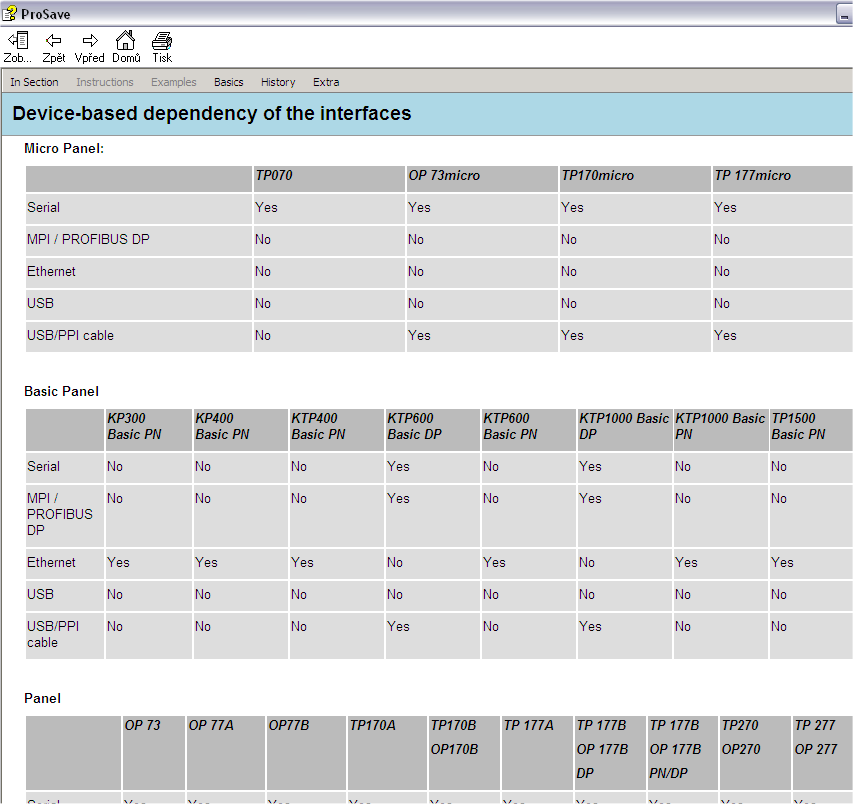

Než začnete něco zkoušet, je dobré se podívat do nápovědy programu, kde je v přehledné tabulce seznam všech HMI panelů a hlavně možnosti jejich komunikace. Nemusíte to pracně hledat po katalozích, což je třeba u starších zařízení dost obtížné.

Klikněte na obrázek pro zvětšení.

Simatic ProSave V10



Navíc pokud vyberete HMI, okamžitě se v políčku spojení objeví jeho možnosti. Porovnali jsme to namátkou s tabulkou a funguje to přesně. Musí, jinak by nic nešlo. Vybrané zařízení a komunikace je zobrazeno v informačním v řádku dole.

Simatic ProSave V10


V síti máme velký HMI panel KTP1000 Basic PN, tedy pro připojení bude stačit Ethernet, jen je vhodné nějak překontrolovat, že jej opravdu v síti "vidíme", což je to HMI s adresou 110.

Simatic ProSave V10


V první záložce stačí nastavit typ zařízení, spojení a v  našem případě také IP adresu, nebo jméno, které si ovšem nikdy nepamatujeme.

Simatic ProSave V10


Je možné provést zálohu kompletního HMI nebo jen jeho částí. Stačí vybrat požadované v roletovém menu, zvolit název a cestu k souboru, do kterého se záloha provede.

Simatic ProSave V10

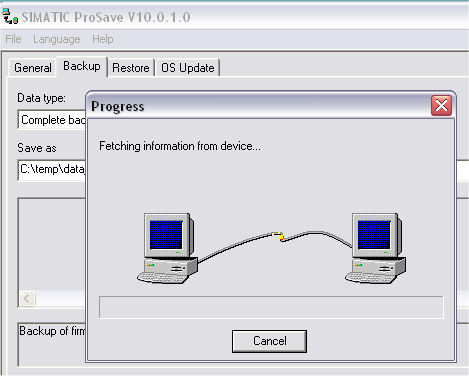

A start. ProSave nejprve hledá informaci o připojením panelu.

Simatic ProSave V10

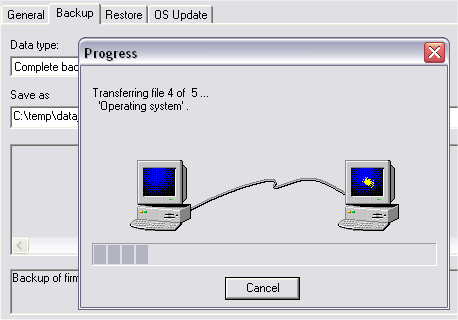

Následně již klasicky kopíruje soubory z HMI na notebook Vše je velmi svižné, není to žádná dlouhá čekárna, i když samozřejmě záleží na velikosti projektu.

Simatic ProSave V10

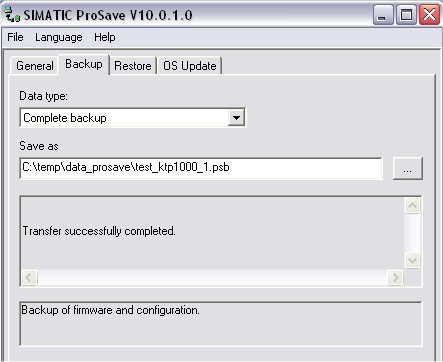

Úspěch, kompletní záloha našeho HMI byla hotova během minuty.

Simatic ProSave V10


Vyzkoušíme zpětný chod, takže najdeme náš uložený soubor se zálohou, můžeme vyzkoušet načtení informací o HMI a spustíme obnovení zařízení.

Simatic ProSave V10


Kromě kopírování souborů do HMI se při obnovení zálohy také vymaže flash paměť v panelu. Tento proces trvá zdaleka nejdéle, klidně i několik minut.

Simatic ProSave V10


Nakonec jsme se asi za 3 minutky dočkali, HMI znovu nastartuje a projekt v něm je přesně podle zálohy.

Simatic ProSave V10



Zálohování a obnovení KTP1000 Basic PN pomocí ProSave V10+SP1.

Klikněte si zde pro otevření videa samostatném okně





Závěr:

Vzhledem k tomu, že se jedná o nástroj zdarma (stažení jen proti registraci), je jeho použití výtečné. Stačí si udělat čas, obejít všechny HMI a zálohovat. Totiž v případě poruchy staršího panelu a neexistující zálohy, se pak uživatel dostává do nepříjemné situace. Práci s tímto softwarem zvládne skoro každý a hlavně nemusíte instalovat vývojové software jako ProTool, WinCCflexible, nebo dokonce TIA portal, stačí jen ProSave V10+SP1.

Jaroslav Blažek


Doplňující odkazy k článku:

Simatic ProSave V10.0 + SP1, download: http://support.automation.siemens.com/WW/view/en/13031587

Blaja automation portal



1 komentář

  • Odkaz Komentáře Radek Luža čtvrtek, 17 srpen 2023 10:55 napsal(a) Radek Luža

    - TP170B

    PG nastavení v ovládacích panelech, nastavena na adresu panelu
    PC/PPI CABLE PPI

    Křížený kabel RS232 + převodník USB/RS232, připojen na RS232 port na panelu
    Přenosová rychlost 19,2, nastavena adresu panelu

    Nastavit transfer mode a v ProSave Start Backup/Transfer

    Backup trval asi 1,5 hodiny

    Převodník ACCON NETLINK PRO COMPACT nefungoval, kde může být problém?
