Programovatelné bezpečnostní relé Banner SC22

  • středa, 23 červenec 2008 04:00

Logo pohon Programovatelné bezpečnostní relé Banner SC22.

Jak funguje programování takového relé pro bezpečnostní aplikace? Tohle je z řady levnějších produktů, ale to v žádném případě neznamená, že nic neumí, právě naopak.

U nás jej dodává firma TURCK, neboť ta zastupuje v Evropě firmu Bannner (a naopak). Technické detaily proto najdete na webu Banner. Ochotně Vám vše vysvětlí a i půjčí kus na vyzkoušení. Několikrát mě k vůli tomu volali, ale bohužel nebyl čas na detailní výzkumy, tak jen jak funguje software, z čehož se dá dost odvodit. Programovací soft je zdarme na CD u Turcku, nebo ke stažení na webu Banneru, a nebo použijte odkaz na konci článku. Programovat relé se dá kabelem přes programovací USB modul nebo přímo. Vše je v ceně modulu.

Nehledejte podobnost s modulem PNOZmulti od Pilz (můžete si přečíst zde), jedná se jiné "váhové kategorie".


Takhle to vypadá, safety výstupy, běžné výstupy, vstupy, vše volně programovatelné až do kategorie zastavení 4. Atypický je ten displej, běží na něm stavy modulu a dá se přes něj nastavit např, doba zpoždění odpadu výstupu. Nemusí se dělat přes notebook. Buhužel tyhle funkce jsou přístupné jen při fyzickém spojení s modulem, takže jsem je nevyzkoušel.

U Turcku mě ale ubezpečili, že to funguje.

11kB

Instalační balík má asi 50MB, není tam žádný zádrhel. Software je zdarma, takže po instalaci na Vás nečeká žádné omezení ve formě nemožnosti ukládání projektu, nebo komunikace. 4kB

Poslední verze stažená z webu výrobce. Ta malá "fleška" na obrázku je paměť, kde se nahraje program, a z ní se dá aplikovat do modulu.

Zajímalo by mě, kdo u Banneru vymýšlí ty SW verze, na tolik "desetiných míst" je to rarita. Co se tam asi změní?

4kB

Zkusil jsem si vytvořit typickou aplikaci s dvoukanálovým obvodem nouzového zastavení pro pohony a dvěma bezpečnostními spínači zabraňující vniknutí do vstupní části nějakého stroje. Běžně by se použil například jeden modul Preventa s časováním a dva (nebo jeden) pro každý spínač polohy krytu. Program má jen jedno okno, kde se vše řeší.

Tady v pravo už je hotovo s externím resetem. To je ten "Non-Safety" input.

14kB

Program automaticky generuje zapojení modulu, včetně popisů jednotlivých prvků. 9kB

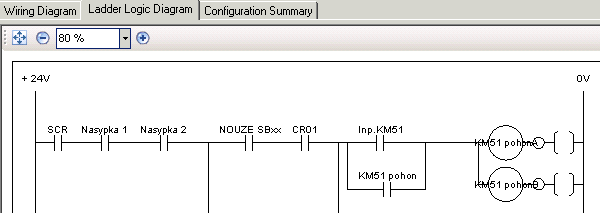

Dokonce vygeneruje Ladder diagram, vše podle toho, jak nadefinujete vnitřní propojení. Tady je vidět, že popisy se překrývají a občas se ztrácí přehlednost, ale jedná se o SW verzi 1.0... 8kB

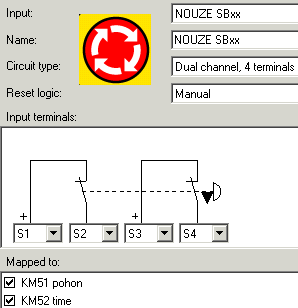

Celé přiřazení jednotlivých prvků na vstupy modulu je vidět na obr. vpravo. Nejde tedy na rozdíl od třeba multimodulu PNOZ o nějaké programování, jen namapování vstupů a výstupů podle toho co program dovolí.

6kB

Takové reset tlačítko se jen přiřadí na vstup S22 a vnitřně namapuje do KM51, 52,... Je to jednoduché, ale zase jste svázáni tím co nabídne software. 5kB

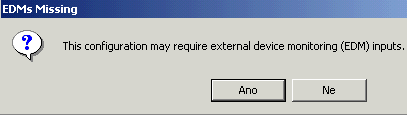

Pokud uděláte chybu, nebo něco zapomenete, při uložení na to program pamatuje upozorněním. 5kB

Celé zapojení a diagramy se dají exportovat do pdf-ka. To funguje kromě znaků "š,č,ě,..". Ovšem tyto znaky Vám už samotný program ani neumožní napsat. 3kB

Tohle už jsou funkce které mě bohužel zůstaly ukryty. Jsou dostupné jen při spojení s modulem. Aspoň ten displej kdyby šel, zajímala by mě ta diagnostika, např zkratu v obvodu atp. 5kB

Závěr : Pěkná věc, celkem novinka, jestli jste to někdo použil a máte s tím zkušenosti, doplníme článek. Líbil se mě ten displej a možnost něco editovat přes něj, hlavně časy například pro nastavení dobrzdění pohonů. Cenově je vše za cca 15 tisíc včetně "flešky" a programovacího kabelu. Místo dvou modulů Preventa se to už začne vyplácet. Ještě doplním, nápověda je v pdf souboru a připomíná spíše detailní manuál, takže se dá rychle najít co je potřeba.

Tady je link na stažení software (cca 50MB), pokud se Vám jej nechce hledat na firemním webu, heslo je název souboru.

http://rapidshare.com/files/128689165/bsci_101.rar
