Že se jedná o HMI aplikaci pro PLC Simatic je patrné i z ikony po instalování dema z Googleplay. Jako zkušební stroj jsme využili 10 palcový tablet od dětí.

Program umí Simatic S7-1200, S7300/400 samozřejmě že přes Ethernet. Takže si jej vyzkoušíme v naší síti s S7-1200 na adrese 192.168.1.100.

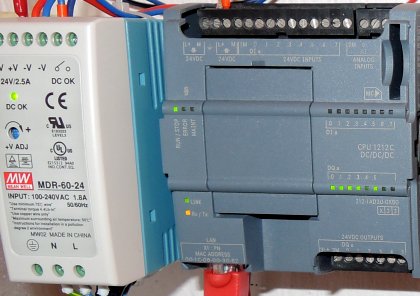

Do zkušební dílenské sítě připojíme tablet a uvidíme, co se bude dít. V síti je Simatic S7-1200, velké HMI a notebook.

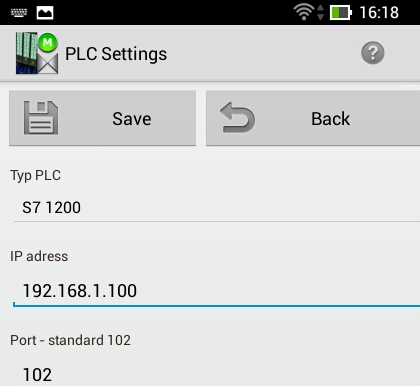

Nejprve po spuštění je nezbytné nastavit parametry spojení PLC. To co je na obrázku je vše co se dá nastavit. Například velmi důležitou hodnotu obnovení, tedy frekvence komunikace, budete hledat marně. Je pravděpodobně nastavena natvrdo, což se později ukáže jako ne úplně ideální. Tohle nastavení prostě chybí. O nějakém dalším PLC v síti už ani nemusíme uvažovat.

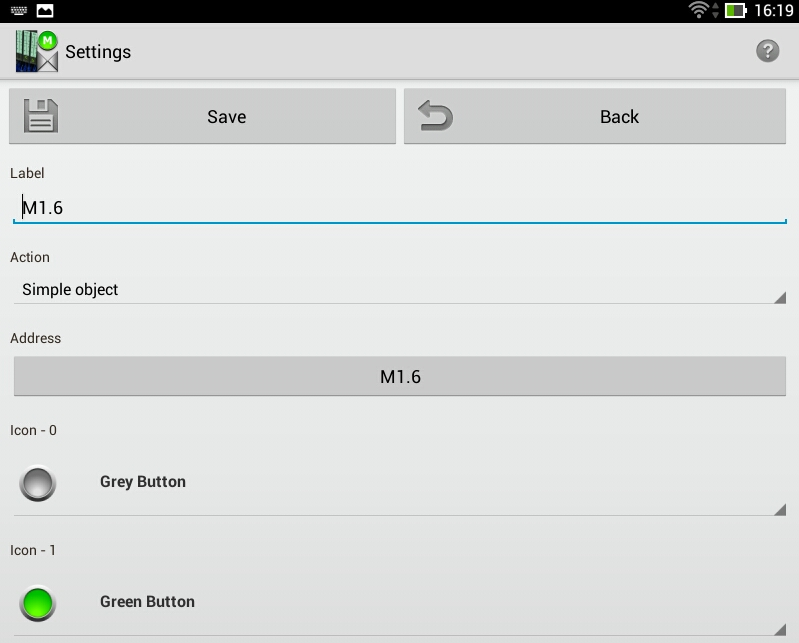

Dále zbývá nastavit proměnné, které chceme zobrazit. V demoverzi máme k dispozici pouze dvě. Jednu použijeme na bitovou, druhou jako integer, abychom viděli, jestli nám číslo funguje. K proměnné můžeme přiřadit ještě barevné ikony, předdefinované v aplikaci. Důležitá je položka "Action", kde vybereme takovou předvolbu jak má zobrazená proměnná vypadat.

Klikněte si na obrázek pro zvětšení.

Například u předvolby "Drive" se okamžitě ukážou ikony motoru a k nim políčka pro proměnné. V aplikaci je toho dost, ale jestli fungují všechny, jsme nezkoušeli.

Klikněte si na obrázek pro zvětšení.

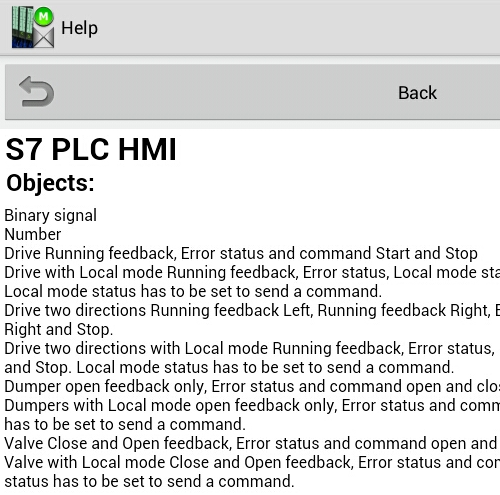

Je vhodné si přečíst nápovědu přímo v aplikaci, nebo parametry na Googleplay.

Není možné vybrat nějaké rozumné políčko pro zobrazení šestnáctibitové proměnné, jen ikonu budíku.

Po uložení již stiskneme tlačítko pro spojení a aplikace se bez problémů připojí k PLC.

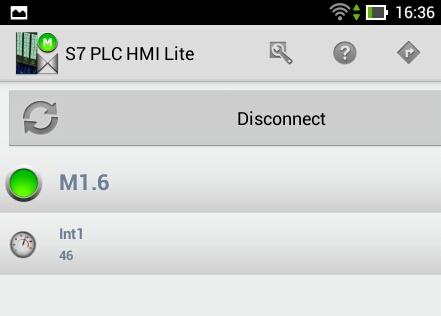

Takhle je to vidět na tabletu. Zobrazená proměnná integer je tak malá, že je v podstatě nepoužitelná. Blikající bit, který byl nastaven na 1Hz nebliká, neboť se vždy trefí do komunikace v době, kdy je signál ve stavu logické nuly. Museli jsme vše posunout na jiný čas. Právě tady chyběla ta možnost nastavení komunikačního cyklu. O stylu zobrazení další proměnné hodnoty 46 už nemá smysl ani hovořit.

Spojení navíc citelně "koktalo", tedy nevíte, jestli to jede nebo nejede, což by asi byla nejvážnější připomínka.

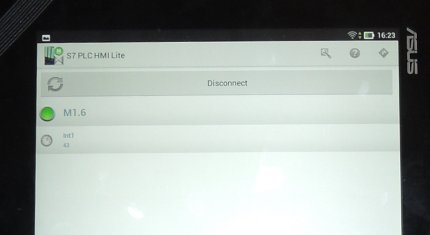

Screen přímo z tabletu na předchozím obrázku byl ještě aspoň trochu čitelný, ve skutečnosti vše vypadalo asi takto, přičemž software ani nereagoval na otočení tabletu o 90°, takže na šířku nefungoval. O nějakém zoztažení obrazu prsty ani řeči.
