Touch panel Beijer T4A a Simatic S7-1200

  • neděle, 05 květen 2013 04:00

Logo HMI + Scada Touch panel Beijer T4A a Simatic S7-1200.

Ukážeme si nejzákladnější funkce touch panelů Beijer jak ve vývojovém prostředí, tak přímo po nahrání aplikace do panelu, připojeném přímo k Simatic S7-1200.

Beijer T4A + Simatic S7-1200

Celý software iX Developer pro konfiguraci HMI panelů Beijer nabízí velké množství funkcí, podíváme se na ty nejvíce používané, které uvidíme i na videu, včetně zajímavé možnosti simulace bez přítomnosti HMI panelu, jen s PLC Simatic.

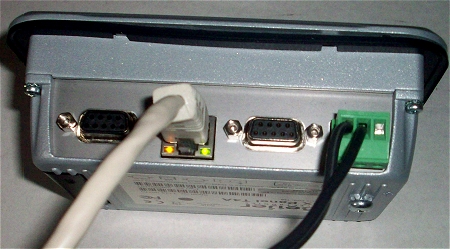

HMI panel T4A připojíme do naší ethernetové sítě, kde také visí PLC Simatic S7-1200 CPU1212C.

Beijer T4A + Simatic S7-1200

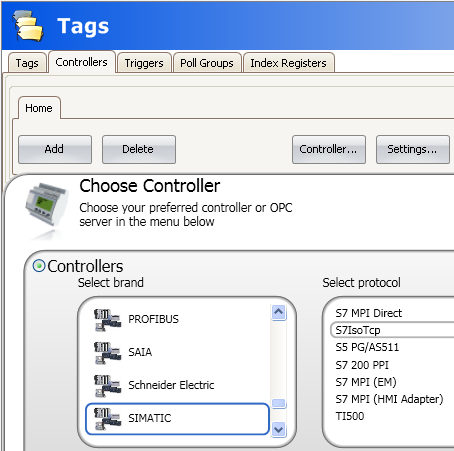

Spojení s PLC je jasné, zvolíme ISO/TCP, žádný jiný port k dispozici nemáme.

Beijer T4A + Simatic S7-1200

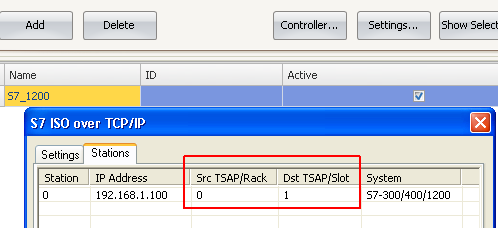

V nastavení parametrů připojení je proti S7-300 jedna změna, a sice S7-1200 je vždy umístěno ve slotu 1.

Jestliže necháte slot 2, spojení samozřejmě nepojede.

Beijer T4A + Simatic S7-1200

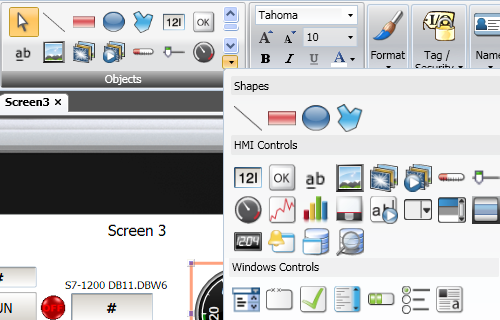

iX Developer nabízí slušné portfolio objektů, které je možné vložit na obrazovku. Standardní grafické objekty, zadávací pole, buttony, ovladače atd.



Beijer T4A + Simatic S7-1200

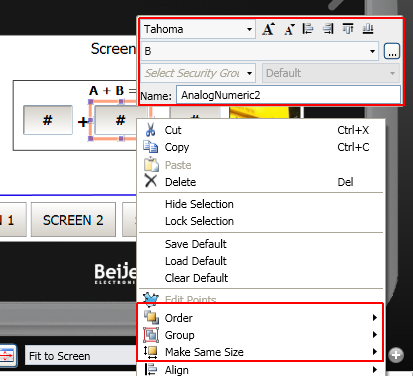

Na nejvyužívanější vlastnosti každého objektu je přístup přes pravé tlačítko myši, nestačí tedy jen kliknutí, detaily jsou k editaci v pravém sloupci obrazovky.

Beijer T4A + Simatic S7-1200


Například bargraf, okamžitě po označení objektu myší se v malém okénku nabízí hlavní vlastnosti objektu, tedy rozměr a tag kde je připojen. Vpravo pak jsou vidět detaily jako stupnice bargrafu, barevné provedení a další.

U každého objektu je toho dost a dost co se dá všechno vyladit.

Beijer T4A + Simatic S7-1200

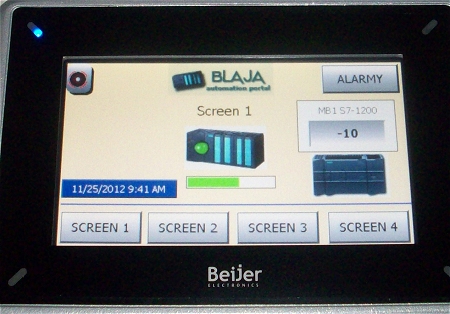

Takhle pak vypadá výše uvedená obrazovka v reálu na displeji připojená k PLC.

Beijer T4A + Simatic S7-1200

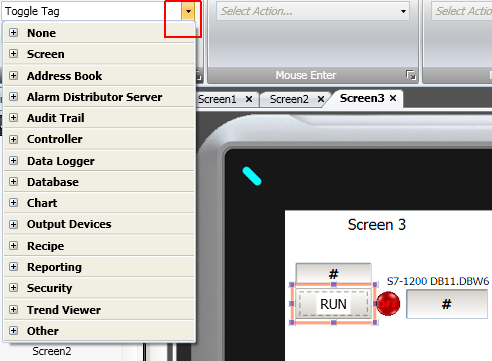

Třeba button je objekt, ke kterému se dá přiřadit opravdu nepřeberné množství vlastností a úloh. Pod každou záložkou najdete další položky s funkcemi, co se má při jeho stisku udělat.

Beijer T4A + Simatic S7-1200


Můžeme to vidět v menu jen pro ovládání, změnu, libovolného tagu v PLC. Je to velmi intuitivní, nemusíte nic doplňovat a psát ručně. Velmi se mi líbili ty ikonky se zobrazením funkce u jejího názvu, nemusíte nic číst je to srozumitelné.

Klikněte si na obrázek pro zvětšení.

Beijer T4A + Simatic S7-1200

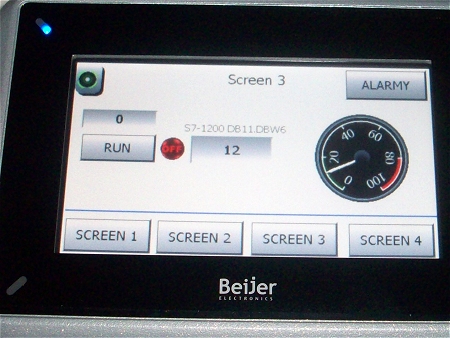

Opět uvedené obrazovka v reálu. Vlevo nahoře je vidět aktivní zelený indikátor stavu alarmů, o kterých bude zmínka později.

"Tachometr" pro proměnnou jsem tam vrazil jen pro zábavu.

Beijer T4A + Simatic S7-1200

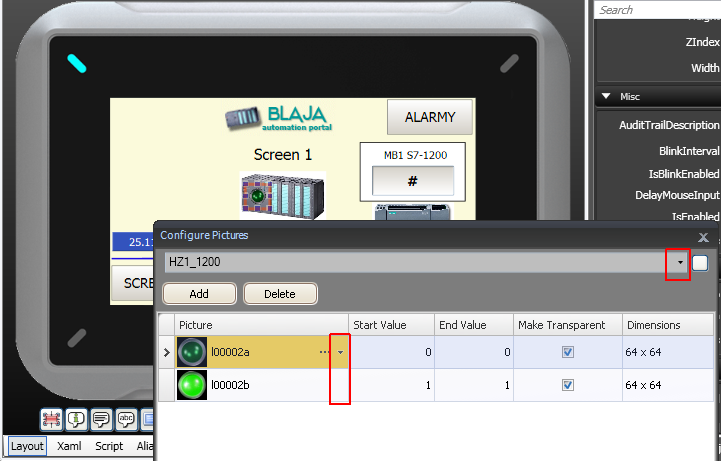

Ukázka animovaného obrázku a přiřazení vlastností viditelnosti k tagu. Jedná se o blikající LED signalizaci. Tady musím říci, že nabídka grafických prvků z knihovny iX Developeru není nic moc široká, ale můžete si přiřadit svoji grafiku, takže pokud jste zvyklí na vlastní ikony a buttony, není problém je importovat jako další knihovnu prvků.

Klikněte si na obrázek pro zvětšení.

Beijer T4A + Simatic S7-1200

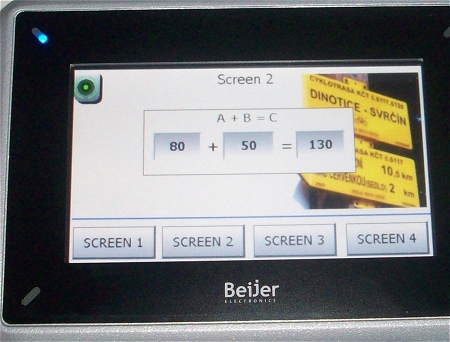

Tohle je relativně zajímavá obrazovka pro náš test, výraz A+B=C se vypočte v PLC, takže je okamžitě vidět jestli komunikace proběhla. Pokud si myslíte, že se jedná o primitivní rovnici, jistěže ano, ale pro ukázku komunikace stačí.

Beijer T4A + Simatic S7-1200

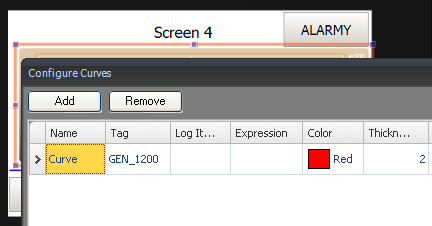

Dost používaná funkce také u menších aplikací je zobrazení grafického průběhu proměnné. Opět se graf jako objekt vloží na plochu, přiřadí se k němu tag a nastaví několik vlastností. Nastavení tagu do grafu jsme pak našli pod položkou "Curves" vpravo. Takže nic není nikdy stejné jako u jiných HMI.

Klikněte si na obrázek pro zvětšení.

Beijer T4A + Simatic S7-1200


Asi takhle, pro náš pokus stačí zobrazit jeden průběh.

Beijer T4A + Simatic S7-1200

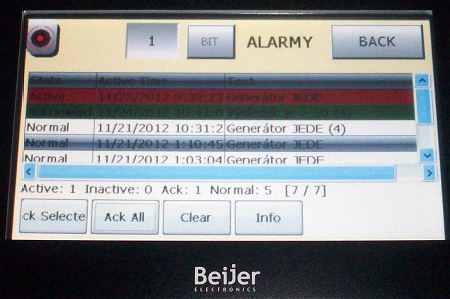

Opět ukázka jak vše dopadne po nahrání aplikace do panelu.

Indikátor alarmu již změnil zelenou barvu na červenou, nejvyšší čas se podívat co se stalo.

Beijer T4A + Simatic S7-1200

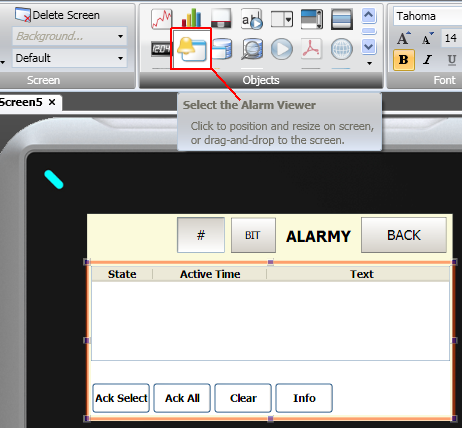

Podobně jako graf nebo cokoliv z objektů, vložíme na další obrazovku objekt alarmy. Tady už si nevystačíme jen s vlastnostmi v pravé části obrazovky, ale využijeme alarmový server.

Nejedná se o nic složitého, není třeba se děsit slova server.

Beijer T4A + Simatic S7-1200

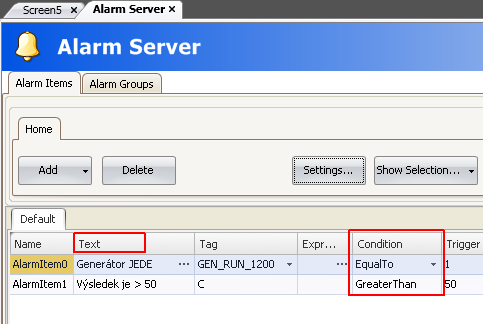

Nastavení alarmového serveru má dost možností, ale vystačíme si klidně s těmi základními, další se dají vždy přidat po nastudování třeba z nápovědy. Každý alarm má hlavně text co se bude zobrazovat a podmínku kdy se zobrazí.

Vše se dá členit dále například do alarmových skupin, ovšem to bychom zacházeli již do velkých detailů.

Beijer T4A + Simatic S7-1200


Alarmy jsou dost používané funkce a musím říci, že tady jsou široké a hlavně intuitivně nastavitelné. Stačí si projít nabídky a pokud jste někdy s HMI dělali. je to ihned jasné.

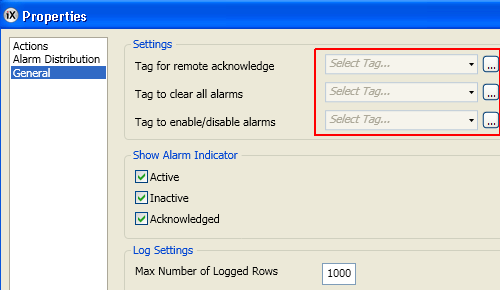

Všimněte si zatržítek pro nastavení viditelnosti indikátoru alarmu.

Beijer T4A + Simatic S7-1200


Ještě se vrátíme krátce k ukázce konfigurace zpětného buttonu na alarmové obrazovce. Navigace na přepnutí obrazovky není jen textová, ale ukazuje se náhled každé z nich. Hezká funkce, ovšem pokud jich budete mít větší množství, tak to bude zajímavé. Třeba to jde někde vypnout.

Beijer T4A + Simatic S7-1200


A je to. Samozřejmě že si můžete nastavit sloupečky, fonty textů, různé barvy z true color nabídky a podobně.

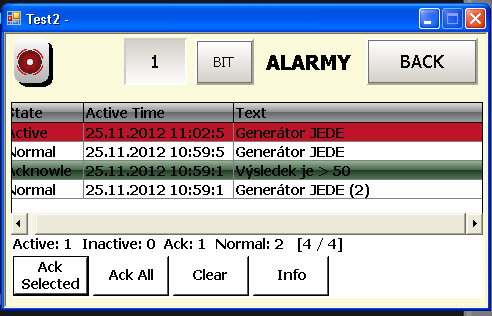

Nechali jsme barevné nastavení alarmů v základu, pro praktickou aplikaci by bylo lepší barvy zjemnit, text je totiž pod červenou a zelenou hůře čitelný.

Beijer T4A + Simatic S7-1200


Ukázka nastavení funkcí a obrazovek Beijer panelu.

Klikněte si zde pro otevření videa samostatném okně

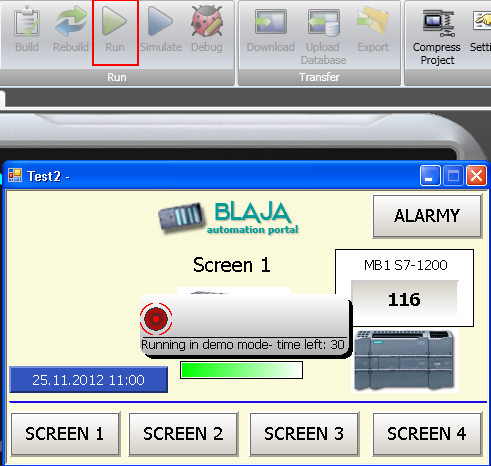

Nyní si ukážeme velmi zajímavou věc, pokud nemáte ještě HMI panel fyzicky, stačí spustit šipku "Run" a aplikace se rozběhne po dobu 30 minut v plné funkci a připojení k PLC.

Povel "Simulace" provede přesně to samé jako "Run", pouze bez propojení na PLC, takže proměnné nebudou aktivní. Pro vyzkoušení ostatního to ale také stačí.

Beijer T4A + Simatic S7-1200


Právě v simulaci jsou alarmy čitelné perfektně. Takže vzhůru na to, můžete zkoušet a zkoušet.

Beijer T4A + Simatic S7-1200


Závěr:

Funkcí, které by si zasloužily pozornost, je ještě celá řada, ale nelze se věnovat všemu. Jestliže Vám některá schází, stačí se obrátit na technickou podporu, která Vám objasní, jestli ji HMI umí a jak, nebo ne.
