Vážicí modul Siwarex pro Simatic S7-1200

  • pondělí, 28 leden 2013 02:00

Logo automaty Vážicí modul Siwarex pro Simatic S7-1200.

Jako novinku na téměř předvánočním trhu uvedl Siemens vážící modul Siwarex WP231 pro PLC Simatic S7-1200 a uzavřel tak kruh, kde najdeme pro všechny HW verze PLC tento modul. Samozřejmě kromě nové řady S7-1500.

Siwarex WP231

Nový modul je určen k použití v aplikacích vyžadujících velkou přesnost měření, např. v potravinářství, farmaceutickém a chemickém průmyslu, prostě kdekoliv do sestavy S7-1200.


Siwarex WP231 disponuje rozlišením +/-4000000 a periodou měřicího cyklu 10 ms, což umožňují měřit s vysokou přesností. Vestavěná funkce automatického nastavování umožňuje uvést měřicí systém do provozu během několika minut.

Jako u modulů pro ostatní řady je možné nastavení modulu přes software Siwatool, který se ovšem kupuje zvlášť, ukázka bude dále.



Siwarex WP231

Siwarex WP231 7MH4960-2AA01 doplňuje následující Siwarex moduly:

Siwarex FTA: Přesný vyhodnocovací modul pro náročné aplikace v modulu S7-300.
Siwarex FTC: Vyhodnocovací modul pro pásové váhy a sypké látky v modulu S7-300.
Siwarex U: Vyhodnocovací modul pro standardní vážicí aplikace v modulu S7-300.
Siwarex CS: Kompaktní vyhodnocovací modul pro ET200S.
Siwarex MS: Vyhodnocovací modul pro Simatic S7-200.

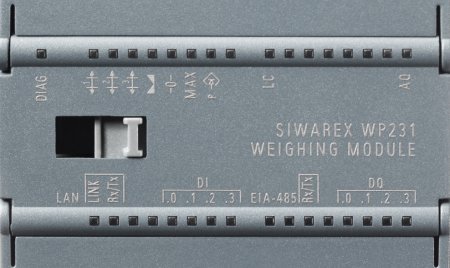

Všechny důležité stavové signály jsou indikovány na LED z přední strany modulu.

Siwarex WP231

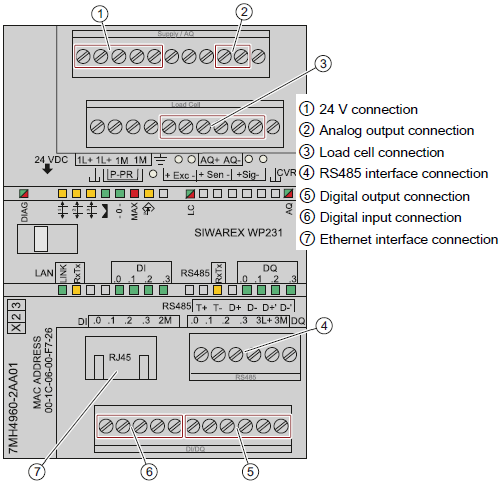

Detailní zapojení modulu, tedy vyvedení signálů na jednotlivé svorky, je na obrázku.

Siwarex WP231

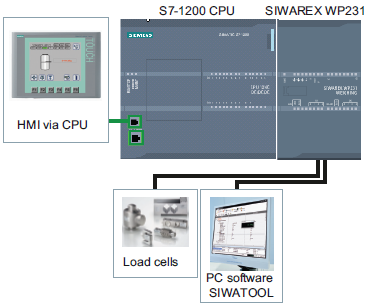

Modul je podobně jako ostatní možné provozovat ve dvou variantách. V první verzi začleněním do řídicího systému Simatic S7-1200 a snadno parametrizovat v jednotném inženýrském prostředí TIA Portal.

Siwarex WP231

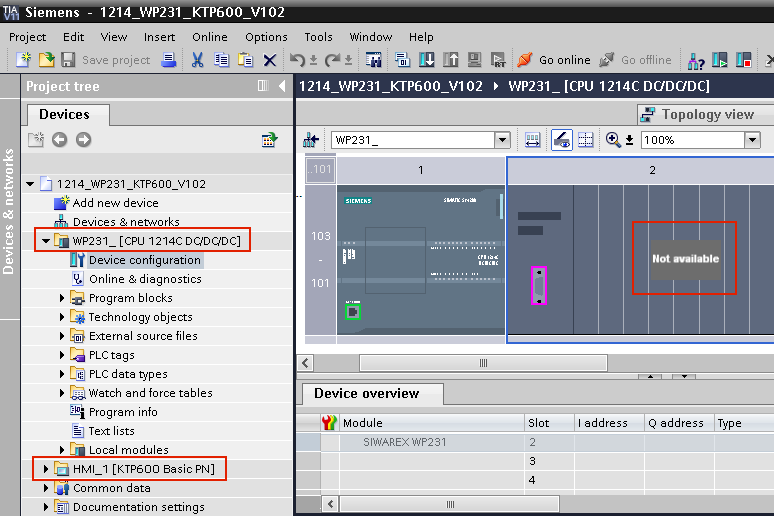

Pro všechny varianty je na webu Siemens k dispozici funkční příklad nastavení a uvedení do provozu jako projekt v TIA portále. Je vidět, že tato verze obsahuje PLC a Siwarex modul, dva datové bloky a funkční blok FB8.

Siwarex WP231 není součástí HW katalogu TIA a ani si jej nikde nestáhnete, podobně jakou u ostatních modulů se instaluje do TIA až se softwarem Siwatool.

Klikněte si na obrázek pro zvětšení.

Siwarex WP231


Ukázka obrazovky HMI KTP600 pro nastavení a práci s vážícím modulem s S7-1200. Skutečná hodnota váhy je pak čtena přes tag do PLC z DB2.DBD46 jako Real proměnná.

Siwarex WP231


Další varianta práce s Siwarex WP231 nepotřebuje PLC, ale vše se zapojí přímo do modulu včetně HMI panelu. Pro komunikace s HMI se pak využívá přímé propojení s PLC.

Například při poruše řídicí jednotky S7-1200 lze takto připojený modul ovládat přímo z operátorského panelu podporujícího protokol Modbus.

Siwarex WP231

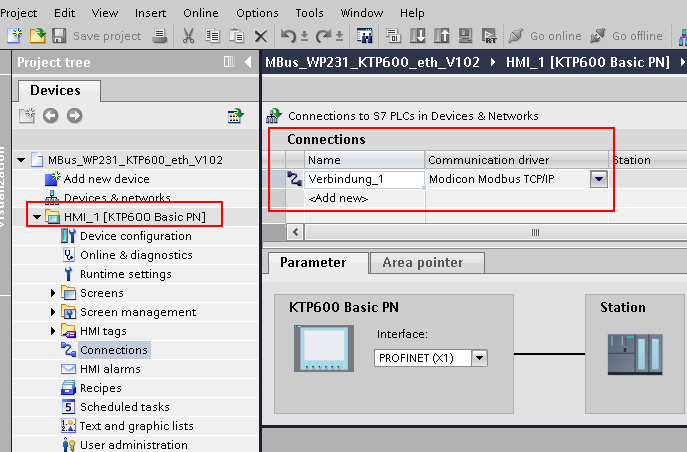

Přímé spojení HMI a Siwarex využívá Modbus protokol a v projektu TIA je opravdu pouze Siwarex WP231.

Klikněte si na obrázek pro zvětšení.

Siwarex WP231


Opět ukázka obrazovky s přímým připojením k PLC, všimněte si tagu do PLC, přes výše uvedený protokol se přistupuje přímo do adresní oblasti modulu v ASCII řetězci. Tedy samozřejmě žádný datový blok a podobně, kde by se tam vzal, že.

Siwarex WP231


Parametrizační software Siwatool, podobně jako software pro ostatní moduly Siwarex, umožňuje nastavení modulu, čtení procesních hodnot, kalibrace a další.

Objednací číslo software Siwatool 7MH4960-1KA01.

Siwarex WP231


A samozřejmě taky update firmware v modulu Siwarex WP231, ovšem momentálně ještě žádný nový k dispozici není, takže tohle berte jen jako ukázku.

Siwarex WP231


Závěr:

Modul Siwarex WP231 nabízí jak při samostatném použití, tak ve spojení s procesorovou jednotkou systému Simatic S7-1200 široké rozpětí volby parametrů a různé funkce správy výstražných hlášení, jež umožňují zvyšovat výkonnost zařízení. Podle potřeby pak můžete nastavovat různé mezní hodnoty signálů a přiřazovat jednotlivým výstupům rozličné veličiny. Doplňkové diagnostické funkce, jako např. zaznamenávání naměřených hmotností a hodnot různých provozních veličin (funkce Trace), přispívají ke zvýšení transparentnosti výrobního procesu.

Jaroslav Blažek




Doplňující odkazy k článku:

Další informace Siwarex WP231: https://www.automation.siemens.com/w1/automation-technology-weighing-module-siwarex-wp231-25289.htm

Přehled modulů Siwarex v češtině: http://stest1.etnetera.cz/ad/current/index.php?ctxnh=d13cc4e5ed&ctxp=home

Příklady nastavení Siwarex WP231: http://support.automation.siemens.com/WW/view/en/66825585
